Снятие
Отвернув винты крепления, снимите крышку датчика-распределителя.
Отсоедините от датчика-распределителя вакуумный шланг.
Разъедините штепсельный разъем коммутатора.
Отверните гайки крепления датчика-распределителя зажигания к головке цилиндров.
Снимите датчик-распределитель зажигания.
Установка
Проверьте состояние сальника валика датчика-распределителя зажигания и замените его при необходимости.

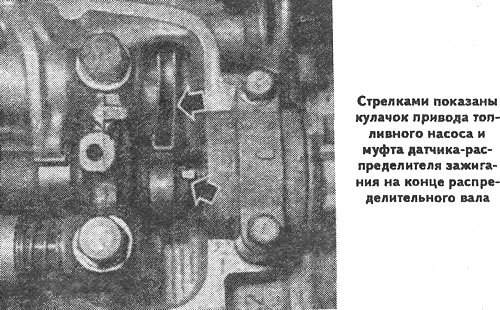

Валик датчика-распределителя зажигания соединяется с хвостовиком распределительного вала только в одном положении. Поэтому перед установкой поверните валик в такое положение, чтобы кулачки муфты валика находились против пазов распределительного вала. Вставьте датчик-распределитель в гнездо.
Наживите гайки крепления корпуса датчика-распределителя зажигания.
Установите ротор.
Установите крышку и затяните винты ее крепления.
Присоедините вакуумный шланг и состыкуйте штепсельный разъем коммутатора.
Запустите двигатель и с помощью стробоскопа проверьте установку момента зажигания.
Затяните гайки крепления корпуса датчика-распределителя зажигания к головке цилиндров.
Детали датчика-распределителя зажигания: 1 - корпус; 2 - крышка; 3 - ротор; 4 - коммутатор; 5 - бесконтактный датчик; 6 - пластина и грузики центробежного регулятора; 7 - вакуумный регулятор; 8 - валик.
