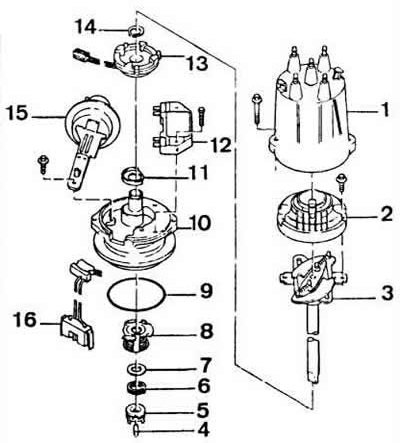

Детали датчика-распределителя зажигания двигателей «13N», «13S», «16S», «18Е»: 1 - крышка датчика-распределителя; 2 - ротор; 3 - валик датчика-распределителя; 4 - соединительная шпилька; 5 - соединительная втулка; 6 - пружина; 7 - диск; 8 - нажимная пружина; 9 - уплотнительное кольцо; 10 - корпус датчика-распределителя.

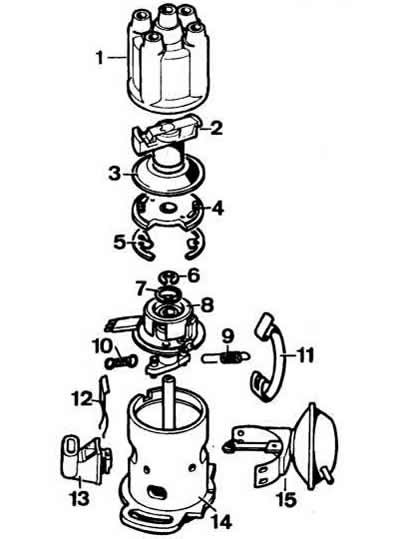

Детали датчика-распределителя зажигания двигателя «14NV»: 1 - крышка; 2 - ротор; 3 - защитный экран; 4 - опорная пластина; 5 - стопорное кольцо опорной пластины; 6, 7 - стопорные кольца; 8 - зубчатый якорь и генераторный датчик управляющих импульсов; 9, 10 - пружины центробежного регулятора; 11 - защелка крышки; 12 - фиксатор разъема; 13 - разъем; 14 - корпус датчика-распределителя; 15 - вакуумный регулятор.
