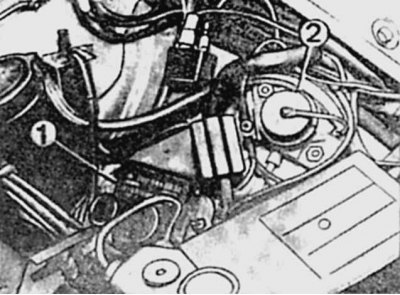

Расположение элементов системы зажигания TSZ
1 - коммутатор; 2 - колодка диагностики

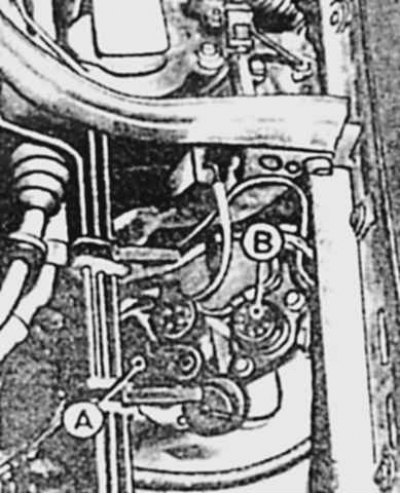

Местоположение коммутатора (А) и колодки диагностики (В) системы зажигания TSZ
Как и обычный датчик-распределитель зажигания, электромагнитный датчик-распределитель имеет центробежный и вакуумный регуляторы; вакуумное регулирование осуществляется при перемещении магнита экрана с зубьями в сборе.
Коммутатор закреплен на брызговике крыла на алюминиевой подкладке, обеспечивающей его охлаждение.
Коммутатор служит для преобразования сигнала генератора импульсов в управляющий сигнал.
Он включает устройство формирования сигнала датчика-распределителя, контроллер постоянного напряжения, выходной усилитель, состоящий из транзистора Дарлингтона и датчика времени.
Катушка зажигания закреплена рядом с блоком управления.
Пневматическая система управления вакуумным регулированием угла опережения зажигания на датчике-распределителе системы зажигания TSZ в зависимости от температуры охлаждающей жидкости на холодном двигателе
При температуре охлаждающей жидкости менее 60°С термостатический клапан 5 закрыт и разрежение от карбюратора 1 поступает в регулятор 4 через клапан 3, обеспечивая тем самым дополнительную коррекцию угла опережения зажигания на 8—12*.
Обозначение цвета проводов:
- ws — белый
- rt — красный
