Под давлением пружины 9 плунжер и цилиндр отодвигаются друг от друга, благодаря чему выбирается зазор между кулачком распределительного вала и торцом стержня клапана.
Заполнение и запирание камеры 8 высокого давления обеспечивается обратным клапаном 3.

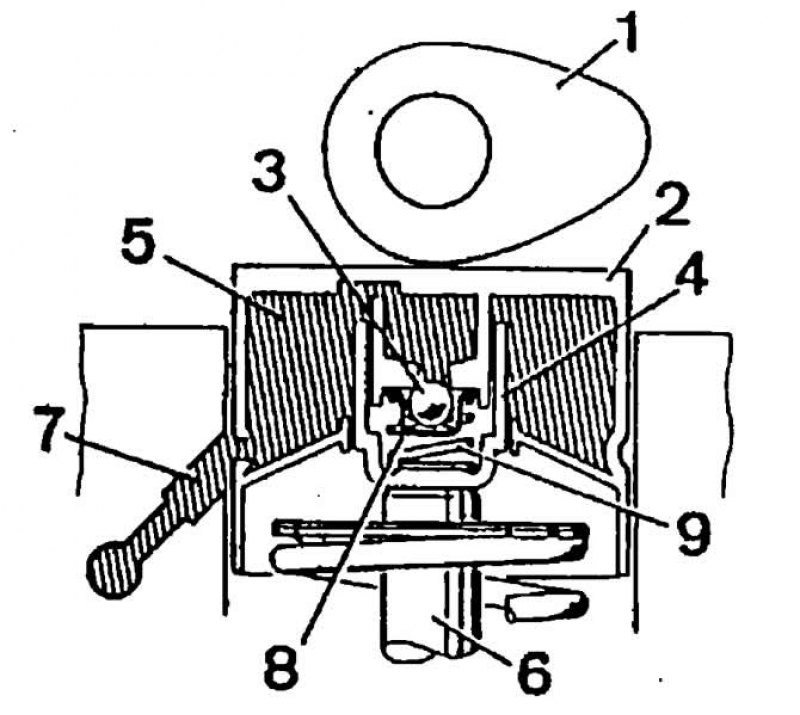

Разрез гидравлического толкателя: 1 - кулачок распределительного вала 2 - толкатель 3 - обратный клапан 4 - цилиндр 5 - накопительная камера 6 - клапан 7 - канал подачи масла к толкателю 8 - камера высокого давления 9 - пружина компенсации клапанных зазоров
