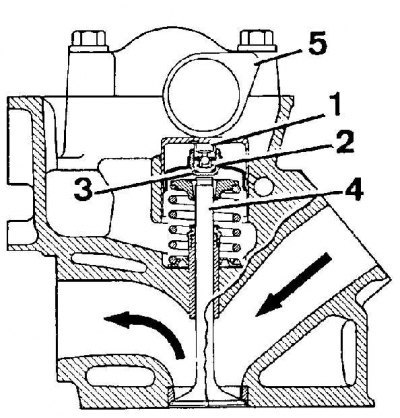

Гидравлический толкатель
1 – масляная камера низкого давления; 2 – масляная камера высокого давления; 3 – цилиндр толкателя; 4 – стержень клапана; 5 – кулачок распределительного вала
Распределительный вал
1. Проверьте рабочие поверхности подшипников и контуры кулачков распределительного вала на износ. При наличии любого износа замените распределительный вал.
Гидравлические толкатели
1. Проверьте состояние гидравлических толкателей и гнезд для толкателей в головке блока цилиндров. При наличии износа на гнездах для толкателей головка блока цилиндров подлежит замене.
Проверка гидравлических толкателей, установленных в двигателе
Проверка зазора между толкателем и контуром кулачка
(Оригинал расположен на ресурсе: Autoinstruction)
Для проверки зазора между толкателем и контуром кулачка распределительного вала нажмите на толкатель деревянным или пластиковым стержнем.
1. Запустите двигатель и прогрейте его до нормальной рабочей температуры.
2. Проверьте уровень моторного масла.
3. Соблюдая осторожность, чтобы не обжечься, снимите крышку головки блока цилиндров.
4. Установите поршень первого цилиндра в верхнюю мертвую точку и проверьте, что все установочные метки совместились с указателями.
5. Проверьте, что клапаны первого цилиндра закрыты, то есть кулачки распределительного вала направлены вверх. Используя пластиковый или деревянный стержень, нажмите на верхнюю часть гидравлического толкателя (см. рис. Проверка зазора между толкателем и контуром кулачка).
6. Продолжая нажимать на гидравлический толкатель, щупом измерьте зазор между контуром кулачка и гидравлическим толкателем.
7. Если измеренный зазор превышает допустимое значение, замените гидравлический толкатель.
8. За болт крепления шкива проверните коленчатый вал двигателя и аналогичным образом проверьте остальные гидравлические толкатели. Зазор проверяется только на полностью закрытых клапанах, то есть там, где кулачок распределительного вала направлен вверх.
9. После проверки гидравлических толкателей установите крышку головки блока цилиндров.
