Внимание! Для снятия масляного поддона необходимо применение грузоподъемного механизма, а при установке масляного поддона необходимо использовать новую прокладку.

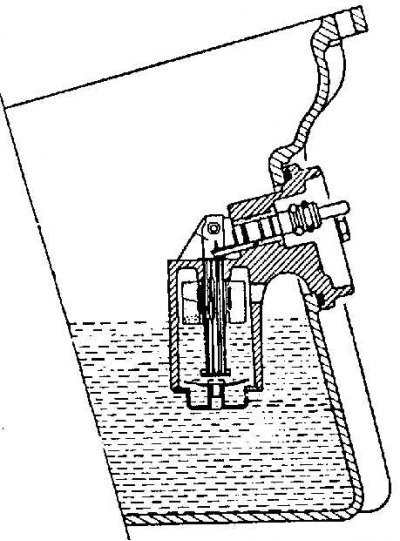

Расположение датчика уровня масла на масляном поддоне
Снятие
1. Снимите провод массы с аккумулятора.
2. Отвинтите болт крепления воздухозаборника к передней панели кузова и снимите воздухозаборник.
3. Снимите кожух вентилятора радиатора.
4. Снимите нижний брызговик двигателя.
5. Слейте с двигателя моторное масло.
6. Снимите передний стабилизатор поперечной устойчивости. Стабилизатор поперечной устойчивости можно оставить под автомобилем, отвинтив его крепление.
7. Работая под автомобилем, с двух сторон двигателя отвинтите нижние болты крепления опор силового агрегата.
8. Отсоедините электрические разъемы от датчиков уровня и давления масла.
9. На моделях с автоматической коробкой передач отвинтите гайки и болты, крепящие трубы к масляному поддону.
10. Отвинтите гайки и болты, крепящие трубы масляного радиатора к масляному поддону и кронштейну впускного коллектора, и переместите трубы в стороны.
11. Зацепите стропы грузоподъемного механизма за переднюю проушину для подъема двигателя и приподнимите двигатель.
12. Снимите центральную рулевую тягу и амортизатор рулевого управления.
13. На моделях с дополнительной боковой частью масляного поддона с правой стороны отвинтите болты и снимите боковую часть масляного поддона и прокладку.
14. Отвинтите два нижних болта крепления коробки передач к двигателю.
15. Приподнимите двигатель и равномерно в диагональной последовательности отвинтите болты крепления масляного поддона. Отметьте расположение болтов, так как могут использоваться болты различной длины.
16. Снимите масляный поддон и извлеките его из-под автомобиля. При необходимости для облегчения снятия масляного поддона проверните коленчатый вал двигателя.
Установка
1. Очистите сопрягаемые поверхности блока цилиндров и масляного поддона.
2. Установите прокладку на масляный поддон и установите масляный поддон на блок цилиндров. Закрепите масляный поддон болтами.
3. Работая от центра диагональной последовательности, затяните болты крепления масляного поддона.
4. Опустите двигатель и ввинтите нижние болты крепления опор силового агрегата.
5. При наличии установите вспомогательную боковую часть масляного поддона с новой прокладкой и закрепите болтами, затянув их требуемым моментом.
6. Ввинтите нижние болты крепления коробки передач к двигателю.
7. Установите центральную рулевую тягу и амортизатор рулевого управления.
8. Дальнейшая установка производится в последовательности, обратной снятию. Залейте в двигатель моторное масло.
