Размеры клапанов, мм (кроме двигателей, оборудованных системой впрыска топлива KE-III-Jetronic)
| Клапан | a | b | c |
| впускной | 38,0 | 8,0 | 91,0 |
| выпускной | 33,0 | 8,0 | 90,8 |
Размеры клапанов, мм, двигателей, оборудованных системой впрыска топлива KE-III-Jetronic
| Клапан | a | b | c |
| впускной | 40,0 | 8,0 | 91,0 |
| выпускной | 33,0 | 8,0 | 90,8 |
(Информация доступна на портале: Autoinstruction.ru)

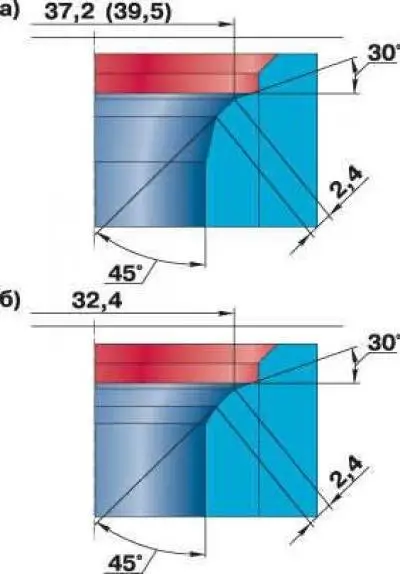

Размеры седла клапана пятицилиндрового двигателя
- а) седло впускного клапана
- б) седло выпускного клапана
В скобках указан размер для двигателя с системой впрыска топлива KE-III-Jetronic.
