Топливный насос автомобилей выпуска до 1988 года
- 1 - шумоглушитель;
- 2 - прокладка;
- 3 - топливопровод;
- 4 - фиксатор;
- 5 - клапан;
- 6 - электрические клеммы;
- 7 - электрический топливный насос;
- 8 - хомут;
- 9 - держатель насоса;
- 10 - резиновая подушка
Топливный насос с 1988 года

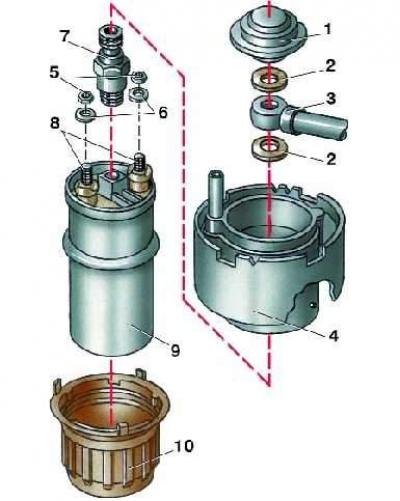

- 1 - шумоглушитель;
- 2 - прокладка;
- 3 - топливопровод;
- 4 - держатель насоса;
- 5 - гайка;
- 6 - шайба;
- 7 - клапан;
- 8 - электрические клеммы;
- 9 - электрический топливный насос;
- 10 - сетчатый фильтр
У топливного насоса выпуска с 1988 г. клемма с резьбой М6 положительная, с резьбой М5 – отрицательная. Топливный насос имеет неразборную конструкцию, поэтому при выходе из строя его заменяют.
Оригинал опубликован на веб-сайте [www.autoinstruction.ru]
Порядок выполнения
1. На моделях выпуска до 1988 г. снять датчик (см. рис. Детали топливного бака автомобилей выпуска до 1988 года) уровня топлива аналогично моделям с карбюраторными двигателями (см. пп. 1–5 подраздела 6.1.9). Вынуть насос из бака через отверстие под датчик уровня топлива.
2. Установить насос в обратном порядке. При установке следить, чтобы резиновые подушки насоса встали на штифты кронштейна, расположенного на дне бака, и защелкнулись пружинные держатели.
3. На моделях выпуска с 1988 г. для снятия насоса (см. рис. Детали топливного бака автомобилей выпуска после 1988 года) необходим специальный инструмент (VAG 3214). Повернуть им насос на 15 мм влево и вынуть вверх вместе с держателем из бака, отсоединив топливопровод и электропровода.

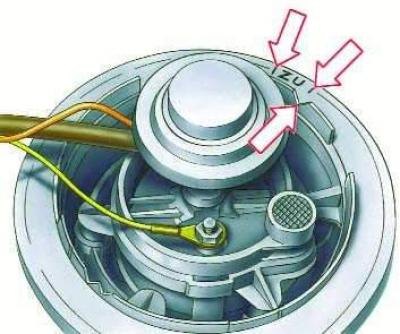

4. Установить насос в бак так, чтобы метка на держателе (см. рис. Топливный насос с 1988 года) совпала с первой меткой на топливном баке, как показано на рисунке. Зафиксировать насос, повернув его с помощью специального приспособления так, чтобы метка на держателе совпала со второй меткой на топливном баке.
