Детали газораспределительного механизма

 Главная Ауди 100 1982-1990, бензин 5-ти цилиндровые двигатели Ремонт двигателей Детали газораспределительного ...

0

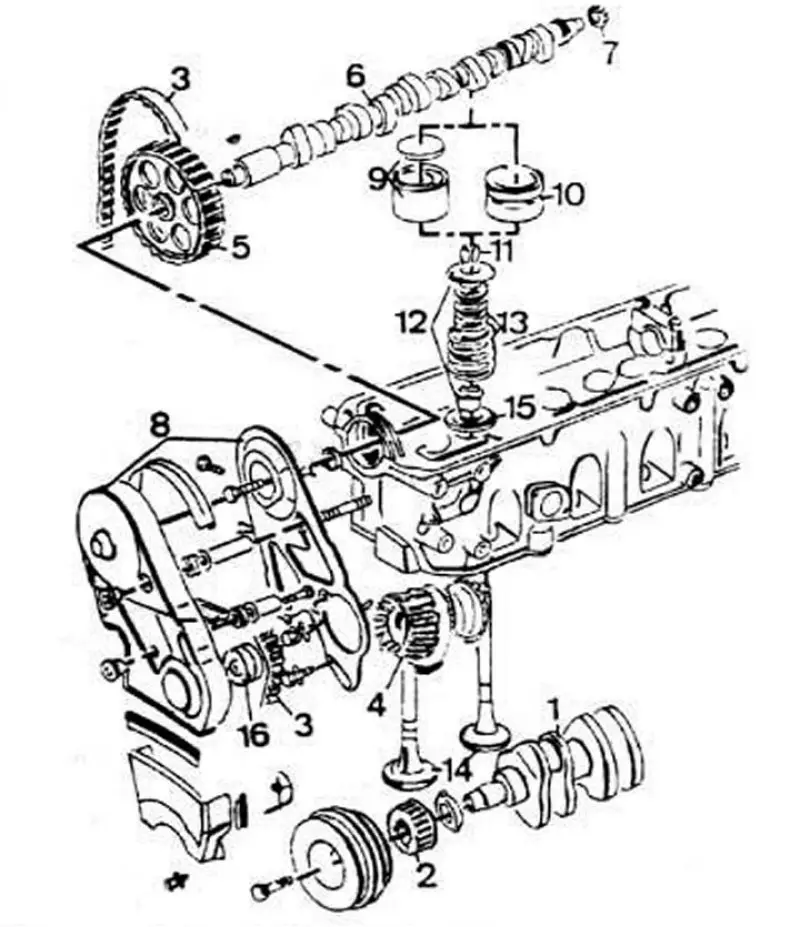

Детали газораспределительного механизма: 1 - коленчатый вал; 2 - зубчатый шкив коленчатого вала; 3 - зубчатый ремень привода распределительного вала; 4 - насос охлаждающей жидкости; 5 - зубчатый шкив распределительного вала; 6 - распределительный вал; 7 - шестерня привода датчика-распределителя за-мигания; 8 - передняя и задняя защитные крышки зубчатого ремня; 9 - толкатель и шайба регулирования зазора клапана; 10 - гидравлический толкатель; 11 - сухари; 12 - опорные тарелки пружин; 13 - пружины клапана; 14 - клапаны; 15 - маслоотражательный колпачок; 16 - направляющий ролик (с 1984 модельного года)
