Рис. 3.114. Приводной вал с типоидным шарниром AAR3300i для 6-скоростной АКП 09M (полный привод): 1 – наружный ШРУС; 2 – болт; 3 – стопорное кольцо; 4 – хомут; 5 – пыльник ШРУСа; 6 – хомут; 7 – приводной вал; 8 – хомут; 9 – пыльник шарнира типа трипод; 10 – хомут; 11 – трипод с роликами; 12 – стопорное кольцо; 13 – переходник; 14 – корпус шарнира
Компоненты приводного вала с типоидным шарниром AAR3300i для 6-скоростной АКП 09M показаны на рисунке 3.114.
Разборка
Раскройте хомут внутреннего шарнира и сдвиньте пыльник с адаптера.
Снимите элемент шарнира с приводного вала.

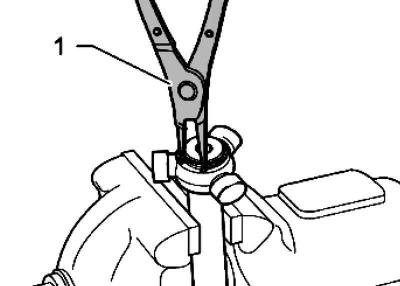

Рис. 3.115. Снятие стопорного кольца: 1 – клещи (универсальные)
Снимите стопорное кольцо (рис. 3.115).
Вставьте приводной вал в тиски.

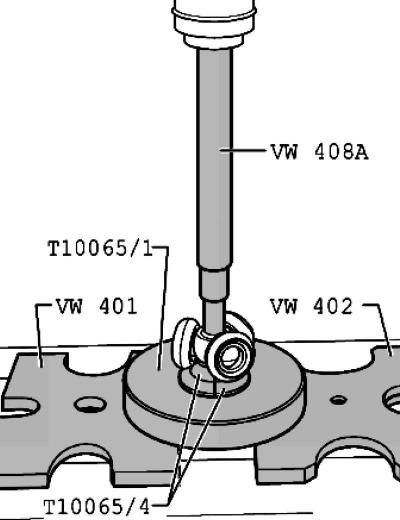

Рис. 3.116. Выпрессовка звездочки шарнира
Выпрессуйте звездочку шарнира «Трипод» с приводного вала (рис. 3.116).
Снимите пыльник с вала.
Очистите вал, элемент шарнира и канавку для уплотнения.
Сборка
Насадите меньший хомут пыльника ШРУСа на вал.
Насадите пыльник на вал.
Насадите корпус шарнира на вал.
Установка звездочки трипода (конический приводной вал)
Фаска в шлицевом отверстии трипода служит ориентиром при монтаже и должна быть направлена в сторону вала.

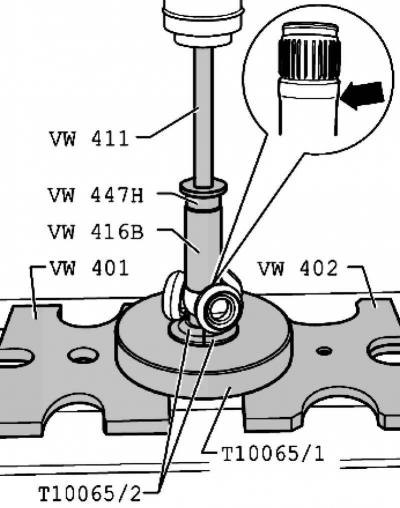

Рис. 3.117. Запрессовка звездочки шарнира
Насадите трипод на шлицевой конец вала и запрессуйте до упора (рис. 3.117).
Следите за тем, чтобы усилие запрессовки не превышало 3,0 т
При необходимости на шлицевой конец приводного вала и шлицы отверстия трипода нанесите пластичную смазку G 052 142 A2.
Установите стопорное кольцо, следите за правильностью посадки.
Введите в шарнир «Трипод» 70 грамм смазки для приводных валов из ремонтного комплекта.
Сдвиньте корпус шарнира с помощью роликов и зафиксируйте.
Введите с задней стороны шарнира «Трипод» 60 грамм смазки для приводных валов из ремонтного комплекта.
Установите пыльник.
Установка звездочки трипода (цилиндрический приводной вал)
Насадите трипод на шлицевой конец вала и запрессуйте до упора.
Следите за тем, чтобы усилие запрессовки не превышало 3,0 т
При необходимости шлицевой конец приводного вала и шлицы отверстия трипода нанесите пластичную смазку G 052 142 A2.
Установите стопорное кольцо, следите за правильностью посадки.
Введите в шарнир «Трипод» 70 грамм смазки для приводных валов из ремонтного комплекта.
Сдвиньте корпус шарнира с помощью роликов и зафиксируйте.
Введите с задней стороны шарнира «Трипод» 60 грамм смазки для приводных валов из ремонтного комплекта.

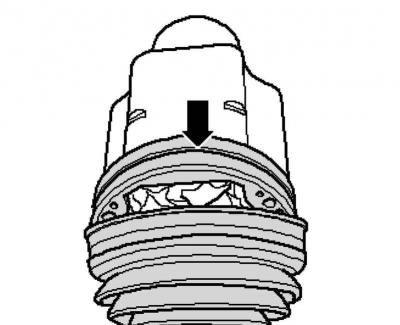

Рис. 3.118. Установка пыльника
Надвиньте пыльник на адаптер и проследите, чтобы пыльник хорошо зафиксировался в пазе адаптера (рис. 3.118).
(Текст взят с портала проекта: «AutoInstruction»)
Установите хомут и обжать клещами для установки хомутов до обеспечения хорошего уплотнения.
