Снятие
Снимите защиту картера.
Открутите переднюю приемную трубу от выпускного коллектора.

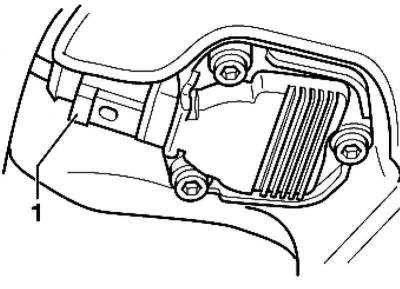

Рис. 2.55. 3-контактный штекер
Отсоедините 3-контактный штекер от датчика уровня и температуры масла 1 (рис. 2.55).
Слейте моторное масло.
Открутите уплотненный жидким герметиком масляный поддон.
Снимите масляный поддон. Для отсоединения масляного поддона можно аккуратно используйте резиновый молоток.
Удалите остатки герметика на блоке цилиндров с помощью плоского шабера.
Удалите остатки герметика на масляном поддоне с помощью вращающейся щетки-насадки, например ручной дрели с комплектом щеток-насадок с пластмассовой щетиной (наденьте защитные очки).
Очистите посадочные поверхности. На них не должно быть масла и смазки.
Установка
Отрежьте носик тюбика по передней отметке (отверстия около 3 мм).
Примечание: Соблюдайте срок годности герметика.
Примечание: Масляный поддон должен быть установлен в течение 5 мин после нанесения силиконового герметика.
Примечание: Масляный поддон устанавливается легче и точнее, если в двух местах на фланце блока цилиндров вкрутите в качестве направляющих резьбовые штифты М6.
Нанесите силиконовый герметик, как показано на рисунке, на чистую посадочную поверхность масляного поддона. Валик герметика должен составлять 2–3 мм в толщину.
В местах отверстий под крепёжные болты нанесите герметик с внутренней стороны
Примечание: Жгут герметика должен быть не толще указанных размеров, так как в противном случае лишний герметик может попасть в масляный поддон и засорить сетчатый фильтр в маслозаборном патрубке.
(Первоисточник расположен на портале: «AutoInstruction.ru»)
Сразу же установите масляный поддон и слегка затяните все болты крепления.
Закрутите болты крепления масляного поддона с моментом затяжки 13 Н·м.
Примечание: После установки масляного поддона герметик должен высохнуть примерно за 30 мин. Только после этого можно заливать моторное масло.
