Снятие
Демонтируйте трехфазный генератор.
Зажмите генератор в точках крепления в тисках.
Снимите защитный колпак со шкива поликлинового ремня с механизмом свободного хода.
Установите адаптер с помощью накидного ключа 17 на шкив поликлинового ремня с механизмом свободного хода генератора.

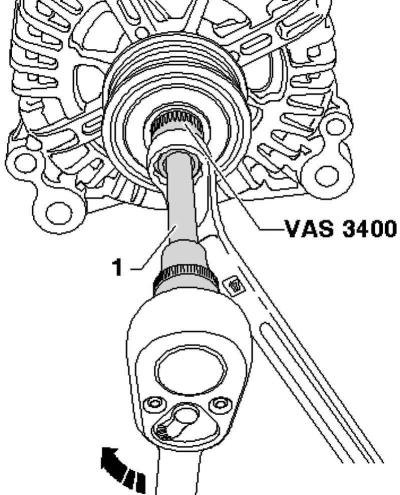

Рис. 7.22. Установка насадки на вал генератора
Вставьте насадку для адаптера М10 1 в вал генератора (рис. 7.22).
Ослабьте резьбовое соединение, поворачивая динамометрический ключ с насадкой вправо, и удерживая накидной ключ в зафиксированном положении.
Удерживайте шкив с механизмом свободного хода рукой и проверните приводной вал генератора до тех пор, пока не сможете снять шкив.
Установка
Монтаж осуществляется в обратной последовательности, при этом необходимо учитывать следующее.
Сначала приверните шкив поликлинового ремня с механизмом свободного хода от руку до упора к приводному валу генератора.
Динамометрический ключ необходимо использовать для монтажа шкива поликлинового ремня с механизмом свободного хода следующим образом
Разблокируйте торцевую насадку 1 и снимите ее с рукоятки 2.

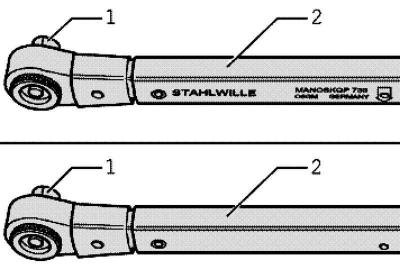

Рис. 7.23. Торцевая насадка
Поверните рукоятку 2 динамометрического ключа на 180° и снова установите торцевую насадку (рис. 7.23).
Установите левостороннее направление вращения торцевой насадки на динамометрическом ключе.
Источник статьи размещён на портале: AutoInstruction.ru
Вставьте насадку для адаптера М10 1 в вал генератора.
Придерживайте адаптер с помощью накидного ключа 17.

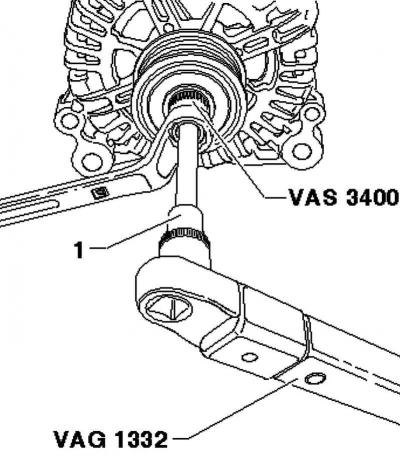

Рис. 7.24. Затягивание шкива поликлинового ремня
Затяните шкив поликлинового ремня с механизмом свободного хода вращением приводного вала генератора с помощью динамометрического ключа влево (рис. 7.24).
Затяните соединения с предписанными моментами затяжки.
