- хрупкость и наличие трещин;
- шумы (например, при попадании смазки);
- поперечные трещины на клиньях, разрушение клиньев, отложения грязи и мелких камней между клиньями, бахромистость или изношенность боковых поверхностей клиньев, см. также с. 194.
Внимание: Если снимаемый ремень будет устанавливаться снова, то перед снятием необходимо пометить мелом направление его движения. Это позволит сохранить прежнее направление движения ремня после его установки.
Замене поликлинового ремня компрессоре системы кондиционирования (все модели)
Компрессор системы кондиционирования приводится широким поликлиновым ремнем, имеющим автоматическое натяжение.
Автомобиль поднять. Снять нижний кожух моторного отсека.

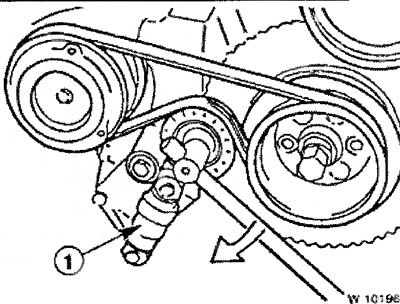

Вставить ключ с наружным шестигранником в головку болта крепления ролике натяжителя. Медленным поворачиванием ключа в направлении часовой стрелки сжать гидравлический натяжной элемент -1- и снять поликлиновой ремень.
В соответствии с изображенной схемой наложить на ременные шкивы новый поликлиновой ремень, при этом натяжной ролик, как и при снятии ремня, повернуть до упора вправо. Обратить внимание не правильность положения ремня в канавках ременных шкивов.
Отпустить натяжной ролик поворотом ключа против часовой стрелки. Усилие натяжения задается натяжным элементом. величина натяжения не регулируется.
Установить нижний кожух моторного отсеке. Автомобиль опустить.
Замене поликлинового ремня, модели 520i/523i/528i
Поликлиновой ремень приводит генератор, насос охлаждающей жидкости и насос гидроусилителя рулевого механизма.
Снять вентилятор с вязкостной муфтой.

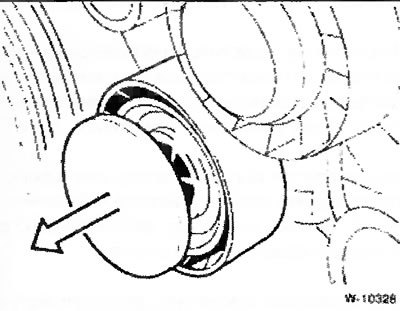

Снять крышку натяжного ролика.

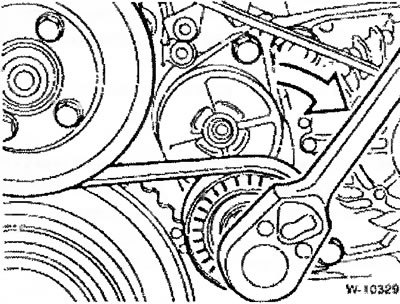

Вставить ключ с наружным шестигранником в головку болте крепления ролика натяжителя. Медленным поворачиванием ключа в направлении часовой стрелки сжать гидравлический натяжной элемент и снять поликлиновой ремень.

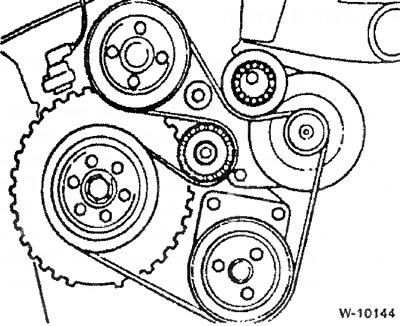

В соответствии с изображенной схемой наложить на ременные шкивы новый поликлиновой ремень, при этом натяжной ролик, как и при снятии ремня, повернуть до упора вправо. Обратить внимание на правильность положения ремня в канавках ременных шкивов.
Отпустить натяжной ролик. Усилие натяжения задается натяжным элементом, величина натяжения не регулируется.
Установить вентилятор с вязкостной муфтой.
(Информация скопирована с сайта: AutoInstruction.ru)
Замена поликлинового ремня, модель 525tds
Поликлиновой ремень в дизельном двигателе приводит генератор, насос охлаждающей жидкости и насос гидроусилителя рулевого механизма.
Снять вентилятор с вязкостной муфтой.

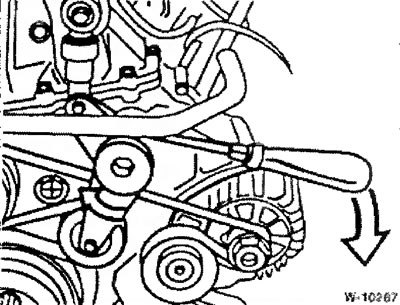

Приставить к натяжному элементу мощную отвертку или соответствующий рычаг, см. рисунок. Нажимая отверткой вниз, сжать натяжитель и снять поликлиновой ремень.

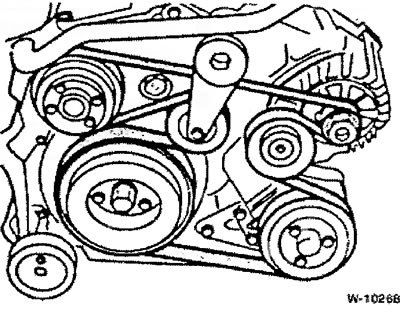

В соответствии с изображенной схемой наложить на ременные шкивы новый поликлиновой ремень, при этом сжать натяжитель, как и при снятии ремня. Обратить внимание на правильность положения ремня в канавках ременных шкивов.
Отпустить натяжной ролик. Усилие натяжения задается натяжным элементом, величина натяжения не регулируется.
Установить вентилятор с вязкостной муфтой.
Замена поликлинового ремня, модель 520d
Поликлиновой ремень в дизельном двигателе приводит генератор, насос охлаждающей жидкости и насос гидроусилителя рулевого механизма.
Если необходимо, снять жалюзи радиатора.

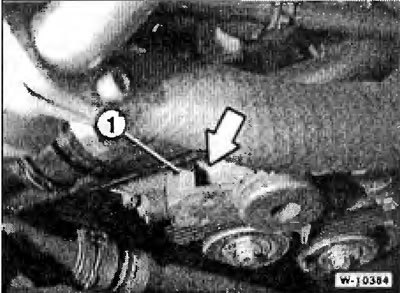

Наружный четырехгранник удлинителя торцовой головки размером ½ дюйма вставить как рычаг в отверстие -стрелка-.
Внимание: Ни в коем случае не использовать для этого отвертку, т.к. это может привести к разрушению отверстия.
Медленным поворачиванием удлинителя в направлении часовой стрелки сжать гидравлический натяжной элемент. В сжатом положении натяжной элемент зафиксировать с помощью штифта или хвостовика сверла, вставив его через отверстие -1- в отверстие на кронштейне.
Как и у двигателя модели 525tds наложить не ременные шкивы новый поликлиновой ремень, при этом сжать натяжной ролик, как и при снятии ремня. Обратить внимание не правильность положения ремня в канавках ременных шкивов.
Отпустить натяжной ролик и удалить рычаг. Усилие натяжения задается натяжным элементом, величина натяжения не регулируется. Если вставлялся, вытащить фиксирующий штифт.
