Внимание: При отключении и подключении АКБ обязательно соблюдайте последовательность действий, описанную в руководстве по ремонту.
Снятие
Отсоедините АКБ.
Потянув вверх, снимите кожух двигателя.

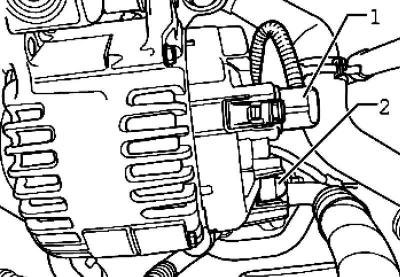

Рис. 7.12. Штекерное соединение и защитный колпачок
Разъедините штекерное соединение провода DF 1 и снимите защитный колпачок 2 (рис. 7.12).
Открутите провод B+ от генератора.
Внимание: Перед снятием пометьте направление движения и верхнюю сторону поликлинового ремня мелом или маркером. При установке соблюдайте правильность направление движения и положение сторон ремня.
Внимание: Смена направления движения или сторон ранее эксплуатировавшегося поликлинового ремня ведет к его повреждению
Пометьте направление хода поликлинового ремня.

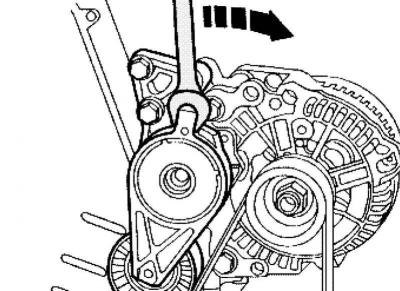

Рис. 7.13. Ослабление натяжения поликлинового ремня
Ослабьте натяжение поликлинового ремня поворотом натяжного элемента в направлении стрелки (рис. 7.13).
Зафиксируйте натяжной элемент с помощью стопорного штифта

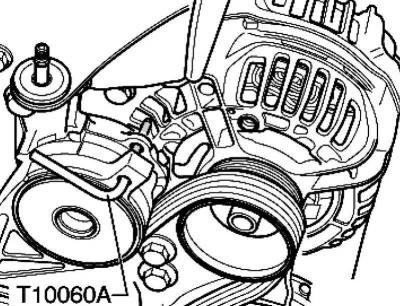

Рис. 7.14. Фиксация натяжного элемента
Снимите поликлиновый ремень (рис. 7.14).

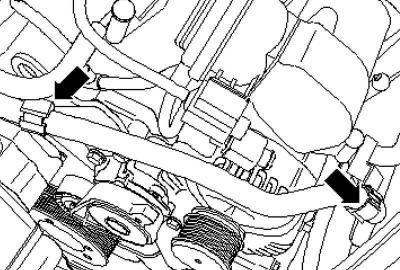

Рис. 7.15. Шланг системы охлаждения
Разблокируйте шланг системы охлаждения из держателя 1 и открутите крепежную гайку 2 (рис. 7.15).
Выкрутите крепежные болты

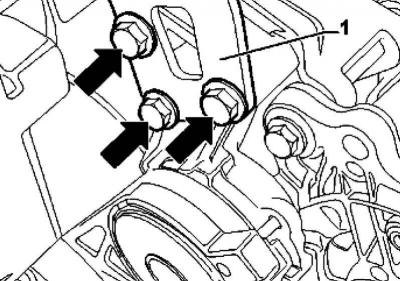

Рис. 7.16. Крепежные болты держателя
Извлеките держатель вместе с натяжным элементом из автомобиля (рис. 7.16).

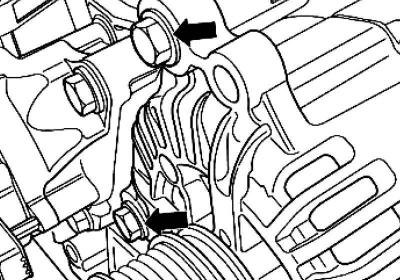

Рис. 7.17. Крепежные болты генератора
Выкрутите крепежные болты генератора (рис. 7.17).

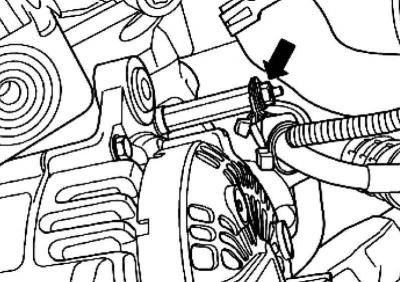

Рис. 7.18. Держатель проводов
Открутите держатель проводов от генератора (рис. 7.18).
Извлеките генератор.
Установка
Монтаж осуществляется в обратной последовательности, при этом необходимо учитывать следующее.
Внимание: При установке ранее эксплуатировавшегося поликлинового ремня соблюдайте отмеченное при снятии направление движения
Перед установкой поликлинового ремня проверьте, надежно ли закреплены все агрегаты (генератор, компрессор кондиционера).
При прокладке ремня соблюдайте правильное положение поликлинового ремня на шкивах

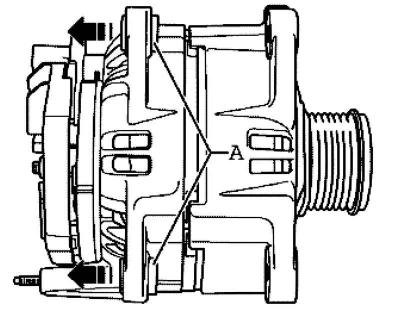

Рис. 7.19. Извлечение резьбовых втулок
Аккуратно выбейте резьбовые втулки А примерно на 4 мм в сторону, в направлении стрелки из корпуса генератора (рис. 7.19).

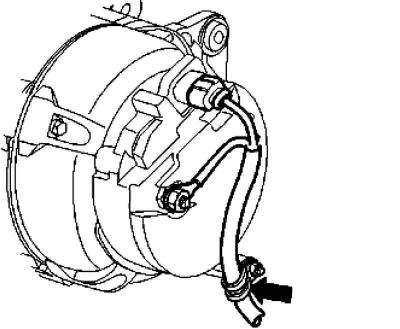

Рис. 7.20. Положение держателя
Прикрутите держатель проводов на обратной стороне генератора в положении 3 ч (циферблат часов) (рис. 7.20).
Затяните соединения с предписанными моментами затяжки.
Внимание: Соблюдайте указания по креплению клемм к выводам АКБ.
Подключите АКБ.
Заведите двигатель и проверьте ход ремня.
Выключите двигатель.
