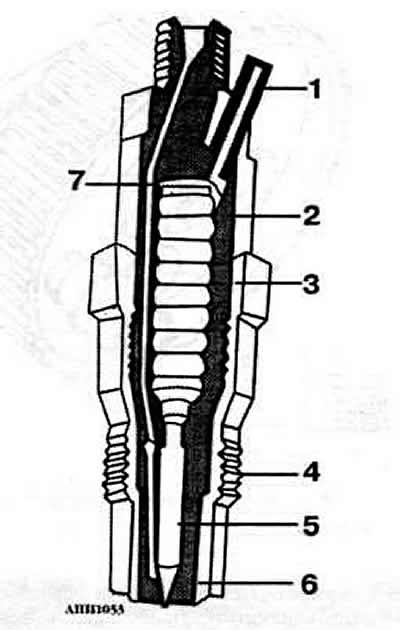

Рис. 3-44. Форсунка: 1 - штуцер сливного трубопровода; 2 - уплотнительное кольцо; 3 - корпус; 4 - гайка распылителя; 5 - игла распылителя; 6 - распылитель; 7 - проставка.
Вывернуть форсунки. Зажать корпус форсунки в тиски и отвернуть форсунку. Зажать форсунку, чтобы предотвратить выпадение деталей, и разобрать ее. нанося установочные метки на детали, чтобы установить их при сборке в прежнем положении.
Убедиться в отсутствии следующих дефектов деталей форсунки:
- деформация или шероховатость поверхности седла клапана форсунки;
- нагар на распылителе или его повреждение;
- царапины и забоины на игле клапана;
- раковины на поверхности седла клапана;
- овальность сопла распылителя;
- следы перегрева корпуса форсунки;
- износ донышка форсунки.
При обнаружении перечисленных дефектов заменить форсунку. Промыть детали форсунки в керосине и очистить их жесткой кисточкой. Собрать форсунку и завернуть ее в корпус форсунки моментом 7 кгс·м.
