Рис. 3-32. Система подачи топлива: 1 - топливный бак седанов; 2 - топливный бак универсалов; 3 - детали пробки топливного бака; 4 - уплотнитель; 5 - клапан вентиляции; 6 - подводящий топливопровод; 7 - сливной топливопровод; 8 - топливный фильтр; 9 - обратный клапан; 10 - ТНВД.

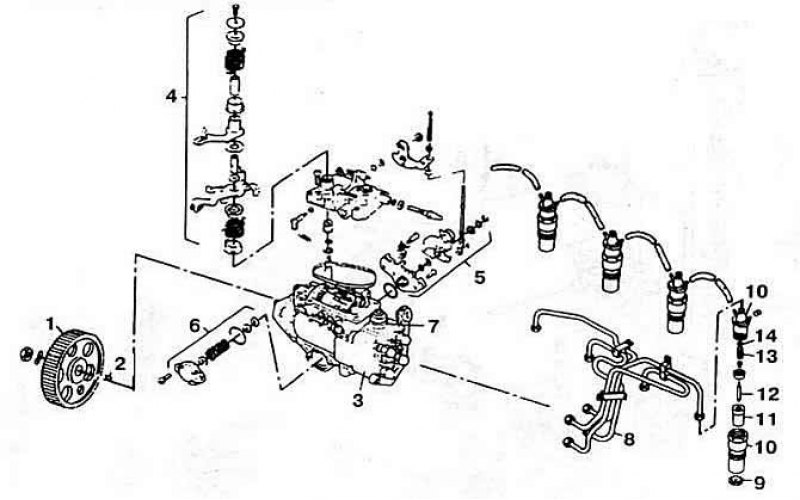

Рис. 3-33. Детали системы питания двигателя «1Y»: 1 - зубчатый шкив привода ТНВД; 2 - шпонка; 3 - ТНВД; 4 - детали привода останова; 5 - детали привода управления подачей топлива; 6 - детали регулятора опережения впрыска топлива; 7 - электромагнитный клапан останова; 8 - топливопроводы высокого давления; 9 - теплозащитная шайба; 10 - корпус форсунки; 11 - клапан форсунки; 12 - игла клапана; 13 - пружина; 14 - регулировочная шайба.

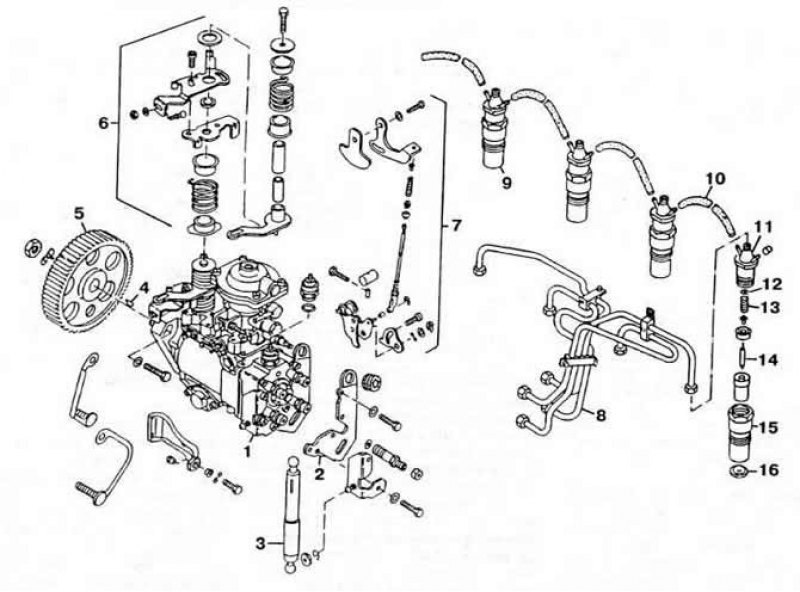

Рис. 3-34. Детали системы питания двигателей «RA» и «SB»: 1 - ТНВД; 2 - кронштейн крепления ТНВД; 3 - амортизатор; 4 - шпонка; 5 - зубчатый шкив привода ТНВД; 6 - детали механизма останова дизеля; 7 - детали привода управления подачей топлива; 8 - трубопровод высокого давления; 9 - форсунка в сборе; 10 - сливной трубопровод форсунки; 11, 15 - корпус форсунки; 12 - регулировочная шайба; 13 - пружина клапана; 14 - игла клапана; 16 - теплозащитная шайба.

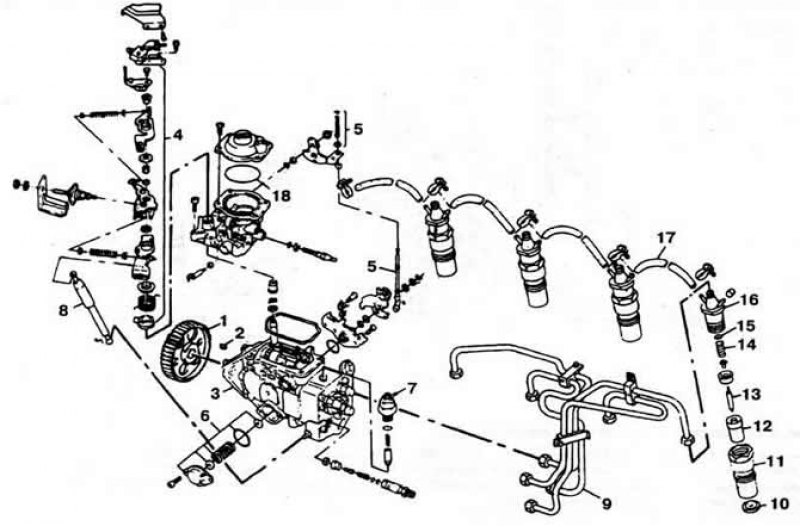

Рис. 3-35. Детали системы питания двигателя «AAZ»: 1 - зубчатый шкив привода ТНВД; 2 - шпонка; 3 - ТНВД; 4 - детали механизма останова дизеля; 5 - детали привода управления подачей топлива; 6 - детали регулятора опережения впрыска; 7 - электромагнитный клапан останова; 8 - амортизатор ТНВД; 9 - топливопроводы высокого давления; 10 - теплозащитная шайба; 11, 16 - корпус форсунки; 12 - форсунка; 13 - игла клапана; 14 - пружина клапана; 15 - регулировочная шайба; 17 - сливной топливопровод форсунки; 18 - корректор подачи топлива по давлению наддува.
