Запрос о наличии конкретной неисправности, связанной с работой датчика содержания кислорода в отработавших газах, можно производить только после пробной поездки длительностью не менее 10 мин, если при этом не возникает какая-либо другая неисправность.
ПЗУ запоминает также неисправности, вызванные временным нарушением целостности проводки или контактов. Если такие неисправности не повторяются в течение примерно восьми запусков двигателя. их коды автоматически стираются из памяти.

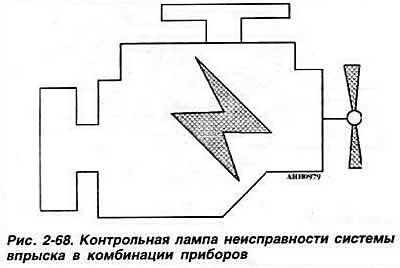

Запрос кодов неисправностей, введенных в ПЗУ. Индикация кодов неисправностей. введенных в ПЗУ электронного блока управления, осуществляется с помощью контрольной лампы, расположенной в комбинации приборов (рис. 2-68). При включении зажигания лампа загорается. После пуска двигателя, если не обнаружено серьезных неисправностей в работе двигателя, лампа гаснет.
При опросе содержимого ПЗУ системы самодиагностики контрольная лампа неисправностей должна мигать.
Индикация кодов неисправностей. При опросе ПЗУ самодиагностики четырехзначные коды неисправностей выводятся в виде последовательности групп миганий контрольной лампы неисправностей с интервалами между группами миганий длительностью в 2.5 с, в течение которой контрольная лампа не горит. Каждому знаку четырехзначного кода соответствует количество или группа миганий от 1 до 4. Если неисправностей в системе не обнаружено. выводится код 4-4-4-4. По окончании индикации последовательности кодов выводится код 0-0-0-0. При этом контрольная лампа мигает с постоянными интервалами в 2.5 с.
Ввод кодов неисправностей в ПЗУ блока управления происходит только при включенном зажигании.
Четыре группы миганий кода запрошенной неисправности появляются после выдачи стартового сигнала, при котором контрольная лампа загорается, и паузы в 2.5 с, во время которой контрольная лампа не горит. После вывода четвертой группы миганий следует еще одна пауза в 2.5 с. Затем соответствующий мигающий код помечается посредством стартового сигнала вплоть до выключения зажигания или превышения частоты вращения коленчатого вала двигателя 2500 об/мин.
Пример:
- контрольная пампа горит в течение 2.5 с;
- контрольная лампа гаснет на 2.5 с.
Выдается стартовый сигнал:
- лампа мигает два раза;
- лампа гаснет на 2.5 с;
- лампа мигает три раза;
- лампа гаснет на 2,5 с;
- лампа мигает четыре раза;
- лампа гаснет на 2,5 с;
- лампа мигает два раза;
- лампа гаснет на 2,5 с.

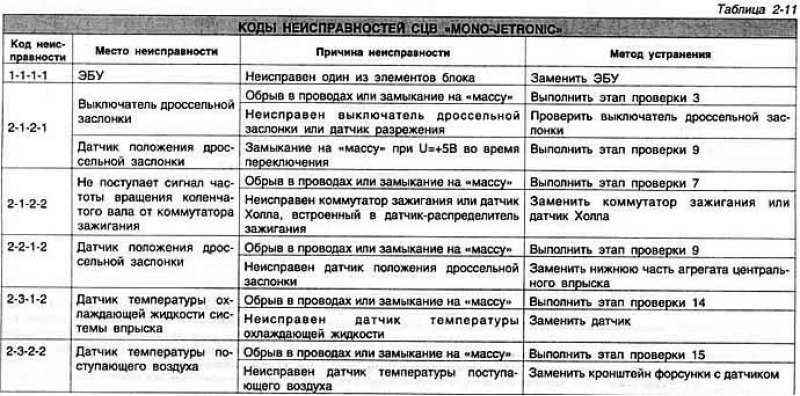

Таким образом, выдан код 2-3-4-2. После этого причина неисправности определяется по таблице кодов неисправностей. Посте устранения неисправности, код которой был введен в ПЗУ, следует стереть ее код из содержимого ПЗУ.
После этого ПЗУ снова опрашивается на предмет наличия следующей неисправности.
Опрос ПЗУ неисправностей. При опросе ПЗУ неисправностей следует строго соблюдать следующую последовательность операций:
- спрос ПЗУ неисправностей:
- устранение обнаруженной неисправности;
- стирание из содержимого ПЗУ кода устраненной неисправности;
- новый опрос ПЗУ неисправностей.
Источник статьи доступен на портале autoinstruction
Таким образом, запрос обнаружения следующей неисправности возможен только после устранения предыдущей и стирания ее кода.
Если какой-либо другой неисправности не обнаружено, произвести новый опрос ПЗУ неисправностей после пробной поездки в течение не менее 10 мин.
При этом опрос ПЗУ неисправностей производится следующим образом: Проверить надежность всех соединений проводки, исправность контрольной лампы неисправностей и плавкого предохранителя N918. Запустить и прогреть двигатель до нормальной рабочей температуры и оставить его работать на холостом ходу. При проверках частоту вращения коленчатого вала не увеличивать.
Примечание. Если двигатель не запускается, перед началом проверки включить стартер на 6с и оставить зажигание включенным.

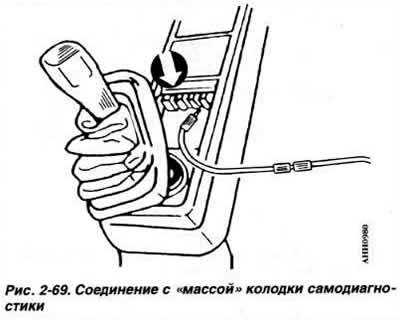

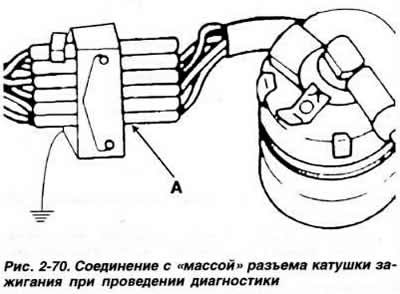

Сдвинуть вверх защитный чехол рычага переключения передач и соединить на 5 с проводом с «массой» вывод красного цвета «1» колодки, расположенной рядом с рычагом переключения передач (рис. 2-69). На автомобилях, не имеющих такой колодки, соединить проводом с «массой» желто-черный провод разъема катушки зажигания на время не менее 5 с (рис. 2-70). Контрольная лампа неисправностей системы в комбинации приборов должна начать мигать.
Сосчитать и записать число миганий в каждой группе. Устранить выявленную неисправность.
Стереть код устраненной неисправности. Продолжить проверку до появления кода 0-0-0-0, указывающего на окончание индикации кодов неисправностей. Вывод кода 4-4-4-4 означает отсутствие неисправностей в системе впрыска.
Стирание содержимого ПЗУ неисправностей. Выключить зажигание. Соединить проводом с «массой» вывод колодки красного цвета или желто-черный провод разъема катушки зажигания. Включить зажигание. Через 5 с отсоединить провод «массы». Код предыдущей неисправности удален из ПЗУ.

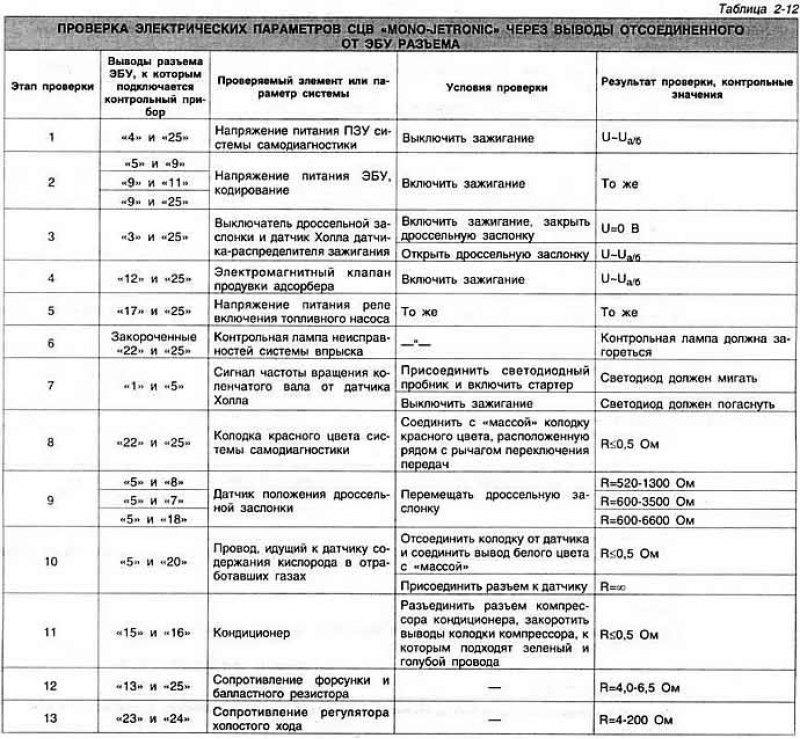

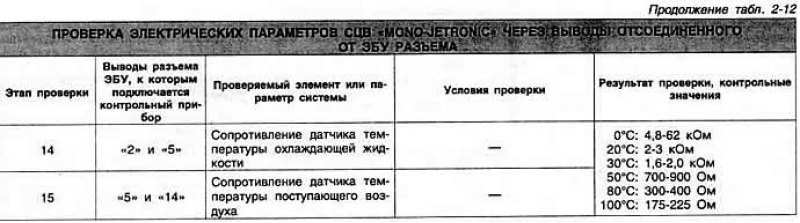

Примечание. В таблице кодов неисправностей содержатся также указания по их устранению. В последней графе таблицы указаны этапы проверки электрических цепей системы через выводы разъема ЭБУ по приведенной ниже таблице «Проверка электрических параметров СЦВ «Mono-Jetronic» через выводы разъема ЭБУ».
Коды 2-3-4-1 и 2-3-4-3 можно стереть только путем разъединения разъема электронного блока управления на время не менее 30 с.
