Рис. 8-18. Детали комбинации приборов: I - автомобили до 1989 модельного года; II - автомобили с 1990 модельного года. 1 - козырек; 2 - кнопка установки времени; 3 - стрелочные часы; 4 - цифровые часы (на некоторых автомобилях); 5 - тахометр; 6 - указатели уровня топлива и температуры охлаждающей жидкости; 7 - указатели уровня топлива и температуры охлаждающей жидкости на автомобилях с тахометром; 8 - монитор маршрутного компьютера; 9 - спидометр со счетчиками пройденного пути; 10 - печатная плата; 11 - корпус панели приборов; 12 - лампа подсветки; 13 - тахометр автомобилей с автоматической коробкой передач; 14 - спидометр автомобилей с маршрутным компьютером; 15 - монтажная плата компьютера.

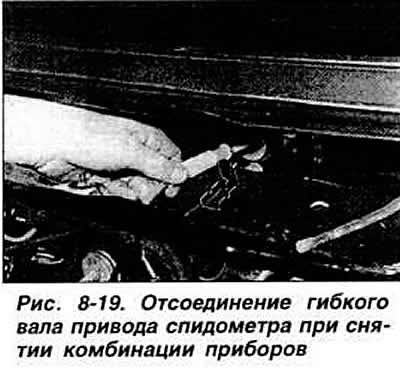

Для снятия отсоединить провод от минусовой клеммы аккумуляторной батареи. Сиять облицовку кнопки звукового сигнала. отвернуть гайку крепления рулевого колеса и снять рулевое колесо. Снять козырек комбинации приборов, отвернув два винта крепления (рис. 8-22). Отвернуть два винта крепления комбинации приборов. Выдвинуть вперед правую часть комбинации приборов и отсоединить от нее эпектроразъемы, гибкий вал привода спидометра (рис. 8-19) и, в зависимости от комплектации, трубку вакуумного датчика расхода топлива. Снять комбинацию приборов.
Рис. 8-22. Снятие комбинации приборов: 1 - винты крепления козырька; 2 - винты крепления комбинации приборов; 3 - винты крепления стекла.
Для установки отсоединить гибкий вал привода спидометра от крепления на щите передка кузова, вытянуть вал внутрь салона и присоединить его к гнезду в комбинации приборов. Установить комбинацию приборов в порядке, обратном снятию. После установки убедиться в работоспособности всех приборов и контрольных ламп, после чего при пробной поездке проверить правильность положения рулевого колеса и работу спидометра.
