Отверстия цилиндров расточены в выполненном из серого чугуна блоке цилиндров. У 6-цилиндрового двигателя, имеющего обозначение 6VR, цилиндры, как и у рядного двигателя, расположены в одном блоке, но V-образно, с углом между плоскостями цилиндров, равным 15". При значительном износе или неровностях стенок цилиндров, цилиндры могут хонинговаться и шлифоваться в специализированной мастерской. Конечно, после этого должны устанавливаться поршни увеличенного диаметра. В нижней части блока цилиндров находится коленчатый вал, который крепится к блоку посредством пяти (у двигателя 6VR — посредством семи) коренных подшипников. Между шатунными шейками коленчатого вала и связанными с поршнями шатунами установлены подшипники скольжения. Нижнюю часть двигателя замыкает масляный поддон, в котором собирается необходимое для смазки и охлаждения моторное масло. Сверху к блоку цилиндров крепится выполненная из легкого сплава головка цилиндров. По сравнению с чугуном алюминиевый сплав головки цилиндров обладает повышенной теплопроводностью и имеет более низкий удельный вес.
В 4-цилиндровых двигателях с двумя клапанами на каждую камеру сгорания для управления клапанами в верхней части головки цилиндров находится один распределительный вал. В 4-цилиндровых двигателях с четырьмя клапанами на каждую камеру сгорания, а также в двигателях 6VR, имеется 2 распределительных вала. Распределительный вал приводится от коленчатого вала с помощью зубчатого ремня (в двигателях 6VR — с помощью цепи). Распределительный вал через гидравлические тарельчатые толкатели управляет вертикально расположенными впускными и выпускными клапанами. Гидравлические толкатели автоматически выравнивают зазоры в приводе клапанов, устраняя тем самым необходимость регулировки зазоров при обслуживании.
Смазка двигателя обеспечивается масляным насосом, который находится в масляном поддоне и приводится от коленчатого вала через промежуточный вал. Забираемое из масляного поддона масло подается по каналам к подшипникам коленчатого и распределительного валов, а также к рабочим поверхностям цилиндров.
Насос охлаждающей жидкости находится сбоку блока цилиндров и приводится клиновым или поликлиновым ремнем, который осуществляет также и привод генератора. Дополнительный клиновой ремень обеспечивает привод насоса усилителя рулевого механизма. Необходимо иметь ввиду, что охлаждающая жидкость независимо от времени года должна представлять собой смесь мягкой воды с антифризом и антикоррозионными добавками.
Для приготовления горючей топливо-воздушной смеси установлен карбюратор или система впрыскивания топлива, как правило, не требующие обслуживания при работе.
Электрическая искра генерируется транзисторной системой зажигания, которая поддерживает момент зажигания неизменным. Распределитель зажигания прикреплен сбоку блока цилиндров и приводится с помощью промежуточного вала, имеющего шлицевое зацепление. В свою очередь, промежуточный вал приводится шестерней от коленчатого вала.
При изложении материала в каждой главе указывается, к каким двигателям это относится, 4-цилиндровые двигатели имеют большое сходство в конструкции, различия относятся, прежде всего, к конструкции головок цилиндров с восемью и шестнадцатью клапанами. Поэтому сначала необходимо с помощью приведенной на следующей странице таблицы установить, какую конструкцию имеет данный двигатель.
Предупреждение: Вентилятор радиатора может включаться также при остановленном двигателе и выключенном зажигании. Это вызвано подпором тепла в моторном отсеке и может происходить многократно. Поэтому при работах в моторном отсеке и теплом двигателе необходимо всегда учитывать возможность неожиданного включения вентилятора радиатора.

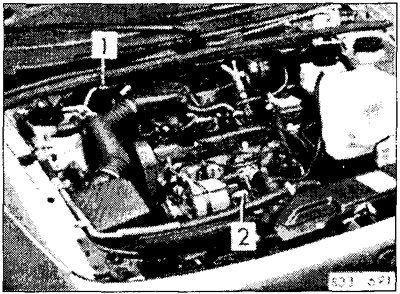

Номер двигателя и буквенное обозначение у 4-цилиндровых двигателей выбиты слева на блоке цилиндров (2).
Номер двигателя и буквенное обозначение у двигателей 6VR выбиты на противоположной от коробки передач стороне блока цилиндров.
Заводская табличка с обозначением модели изделия (1) находится в моторном отсеке с правой стороны. Номер шасси выбит справа рядом с табличкой на задней поперечной стенке.
Расшифровка номера шасси
- 1 — международное обозначение изготовителя (WVW = VW AG — акционерное общество VW)
- 2 — обозначение исполнения, кроме моделей для поставки в США
- 3 — двузначное сокращенное обозначение модели, составленной из двух первых позиций официального обозначения модели. 31 = PASSAT4.88-7.93, ЗА = PASSAT с 8.93
- 4 — обозначение другого исполнения
- 5 — год изготовления модели: J = 1989, К = 1990 и т.д.
- 6 — место производства внутри концерна VW: W — Wolfsburg, Е — Emden, А — Ingolstadt, N — Neckarsulm, К — Osnabrueck, B — Bruessel.
- 7 — порядковый номер изделия; каждый год выпуска модели начинается с 000001.
