Открыть капот двигателя.
Лампы основной фары
Снять кожух впускного воздуха для обеспечения доступа к обратной стороне фары.
Сжать пружинные пластины и снять крышку с обратной стороны фары.

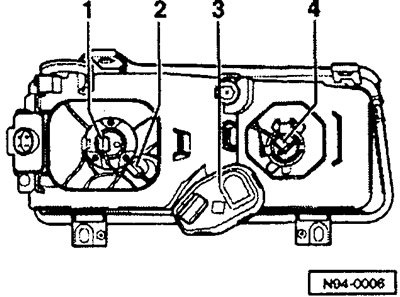

1 - лампа накаливания ближнего света; 2 - лампа накаливания стояночного огня; 3 - исполнительный двигатель системы регулирования угла наклона фары; 4 - лампа накаливания дальнего света.
Отсоединить от дефектной лампы многоконтактный штекер.
Для снятия ламп накаливания -1- и -4- отцепить проволочный стопор. Вынуть дефектную лампу.
Лампу стояночного огня вынуть из рефлектора вместе с патроном. Лампу вжать в патрон, повернуть влево и вытащить. Вжать в патрон новую лампу.
Новую лампу накаливания основной фары за стекло не брать! Вставить ее так, чтобы выступы на тарелке лампы вошли в соответствующие пазы рефлектора. При этом центральный их трех штырей на цоколе лампы должен быть вверху.
Зафиксировать лампу проволочным стопором.
Подсоединить многоконтактный штекер и штекер лампы стояночного фонаря.
Установить крышку и направляющий кожух впускного воздуха.
Передняя противотуманная фара и фонарь указателя поворота
Узкой отверткой отжать вперед крышку между фонарями.
Отпустить винт фонаря указателя поворота и вытащить фонарь вперед.

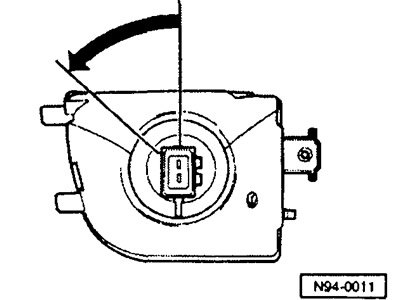

Путем поворачивания открепить и снять патрон. Заменить лампу фонаря указателя поворота.
Отпустить 2 винта и вытащить противотуманную фару вперед.
Крышку с обратной стороны повернуть и снять. Отцепить пружинный стопор. Вытащить дефектную лампу противотуманной фары.
Новую лампу за стекло не брать! Вставить ее так, чтобы выступы на тарелке лампы вошли в соответствующие пазы рефлектора.
Установку произвести в обратной последовательности.
Примечание: после установки выполнить проверку регулировки противотуманных фар в мастерской. Для регулировки дальности света поворачивать регулировочный винт (стрелка). Регулировка фары в горизонтальной плоскости отсутствует.
Боковой фонарь указателя поворота
Осторожно отжать боковой фонарь с помощью пластмассового клина (чтобы не повредить окраску). Отсоединить штекер и заменить лампу.
Подсоединить штекер и вставить боковой фонарь указателя поворота так, чтобы он зафиксировался.
