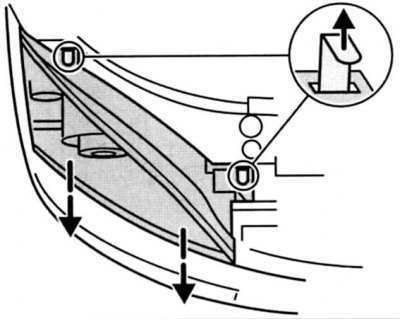

Полностью вытащите оба крепежных штифта.
(в зависимости от источника света)
Передние указатели поворота
1. Вращайте ламповый патрон влево и полностью выкрутите вместе с лампой из корпуса.
2. Слегка сожмите старую лампочку в патроне и выкрутите ее левым вращением.
3. Установите новую лампу в обратном порядке и проследите за тем, чтобы при монтаже правильно располагались оба направляющих выступа.

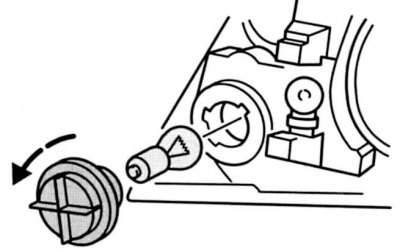

Вывинчивание левым вращением: сначала патрон, затем лампа.
Боковые указатели поворота
1. Осторожно сдвиньте стекло указателя поворота из крыла настолько, чтобы пружину под наконечником можно было отжать отверткой и полностью вытащить стекло из крыла.
Обратите внимание на заднюю пружину при монтаже бокового указателя поворота.
2. Прочно удерживайте ламповый патрон, вращайте стекло влево и снимите.
3. Вытащите лампу из патрона и замените на новую.
4. Проведите монтаж в обратном порядке.
Ближний свет
1. Откройте корпус фары. Для этого сначала отсоедините ламповый штекер, освободите зажимные затворы и отложите в сторону колпачки.
Соблюдайте порядок: отсоедините ламповый штекер, а затем освободите зажимные затворы.
2. Отсоедините ламповый штекер (указан стрелкой), откиньте в стороны проволочные скобы (указаны стрелками) и вытащите лампу за цоколь из отражателя.
3. Вставьте новую лампу, подключите ее и затем закройте фару. Проследите за тем, чтобы проволочные затворы встали на свои места.

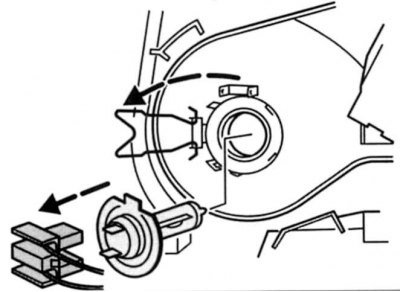

Галогенная лампа: всегда брать только за патрон.
Дальний свет
1. Отсоедините ламповый штекер от лампы дальнего света, откиньте в стороны проволочные скобы и вытащите лампу за цоколь из отражателя
2. Вставьте новую лампу, подключите ее и затем закройте фару.
Стояночный свет
1. Вращайте колпачок влево и вытащите его из корпуса.
2. Приподнимите затем с помощью плоской отвертки патрон из корпуса и вытащите лампу из патрона.
3. Вставьте новую лампу. Проследите за корректной посадкой обоих направляющих выступа и закройте корпус.
Должны сидеть корректно: направляющие выступы.
Практический совет
Проверка положения фар – после каждой смены лампы
Поскольку при замене лампы фары нужно отрегулировать отражатель, то перед тем, как заменить лампу, поставьте свой Mondeo по возможности перед темной стенкой и пометьте куском мела на стенке пучки света исправных ламп. После замены лампы сравните световое отверстие новой лампы со старой. Если ваш Mondeo явно «косит в сторону», то лучше провести необходимую юстировку света в специальной мастерской с помощью оптического прибора для установки фар.
Противотуманные фары
1. Осторожно приподнимите отражатель фары из переднего дефлектора и...
2. ...затем вывинтите крепежные винты лампы с помощью крестовой шлицевой отвертки.
3. Вытащите теперь корпус из монтажного отверстия и отсоедините ламповый штекер.
4. Вытащите лампу из патрона и вставьте новую лампу.
Монтаж в моделях с серийным бампером.
Задние фонари в моделях с кузовами седан и универсал (сигнала торможения, габаритные и указатели поворота)
1. Откройте крышку багажника и освободите поворотный зажим соответствующего корпуса лампы.
2. Снимите обшивку и...
3. ...отделите держатель лампы от корпуса. Для этого необходимо нажать на оба красных вставных язычка (указан стрелкой).

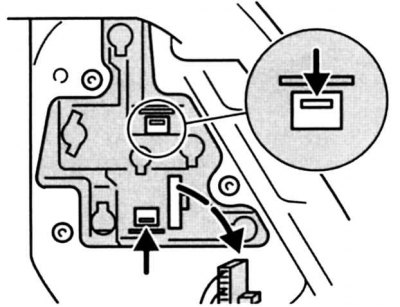

Сожмите оба красных вставных язычка.
4. Отсоедините теперь ламповый штекер и вытащите дефектную лампу из патрона.
5. После замены проведите монтаж в обратном порядке. Не забудьте провести контроль функционирования.
Унифицированно: задние фонари в моделях с наклонным и угловым задком кузова.
Заднее освещение универсала
1. Откройте заднюю дверь и освободите в салоне верхнюю обшивку корпуса лампы (нижняя закреплена клеящей лентой).
2. Теперь снимите обшивку и...
3. ...вывинтите обе барашковые гайки корпуса лампы. Позаботьтесь о том, чтобы гайки не «провалились» в отверстия.
4. Вытащите корпус наружу, слегка сожмите лампу в патроне и снимите левым вращением.
5. После замены проведите монтаж в обратном порядке. Не забудьте провести контроль функционирования.
Смонтированы друг над другом: задние фонари в Mondeo Turnier
Дополнительные фонари сигнала торможения
1. В моделях с кузовом седан просто сместите кожух лампового держателя. В моделях с кузовом купе и универсал откройте вначале заднюю дверь.
2. Затем отвинтите два винта с крестообразной головкой и снимите колпачок.
3. После этого отсоедините штекер и вытащите держатель лампы. Для этого нажмите на оба выступа.
4. Замените дефектную лампу и проведите монтаж в обратном порядке. Не забудьте проверить функционирование.

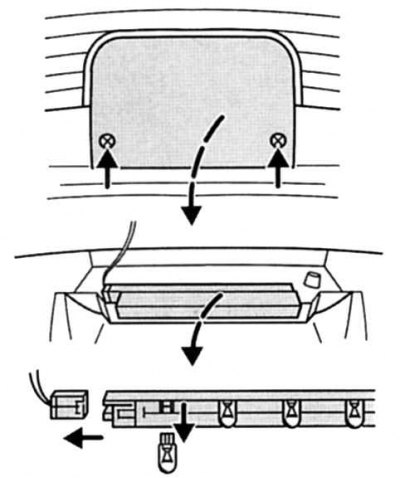

Дополнительные фонари сигналов торможения: комплект из пяти ламп.
Освещение номерного знака
1. Отвинтите оба винта с крестообразным шлицем и вытащите корпус лампы из буфера.
2. Вставьте новую софитную лампу и проведите монтаж в обратном порядке.
Освещение номерного знака: закрепляется двумя винтами с крестообразным шлицем.
Практический совет
Очередная замена ламп накаливания
Любая обычная лампа накаливания подвержена износу: частицы нити накаливания испаряются и ее светоотдача снижается. Поэтому в секторе наружного освещения (кроме галогенных ламп) заменяйте лампы накаливания в основном не реже, чем через два года. «Стареющие» лампы обычно распознаются визуально по слегка почерневшей стеклянной колбе.
