Фары
Снять фару.
 |
 |

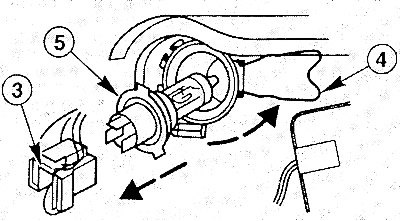

Стянуть штекер лампы ближнего света (3).
Отжать проволочную скобу (4) вверх и откинуть ее в сторону.
Вытащить лампу (5).
Прижать проволочную скобу обратно и закрепить лампу.
Надеть штекер лампы.

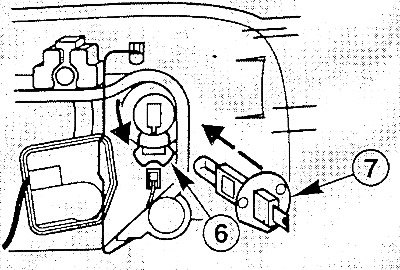

Снять штекер лампы дальнего света.
Отжать проволочную скобу (6) в сторону и откинуть ее.
Вытащить лампу (7).
Вставить лампу так, чтобы выступы на цоколе вошли в выемки на фаре.
Прижать проволочную скобу обратно и закрепить лампу.
Надеть штекер лампы.

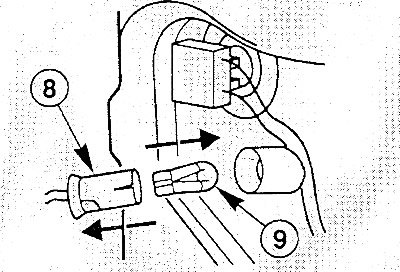

Вытащить патрон (8) лампы габаритного освещения.
Вытащить лампу (9) из патрона и заменить ее.
Вставить патрон в* корпус лампы.
Установить крышку фары и закрепить ее проволочной скобой.
Установить фару и отрегулировать ее в мастерской.
Передние указатели поворота

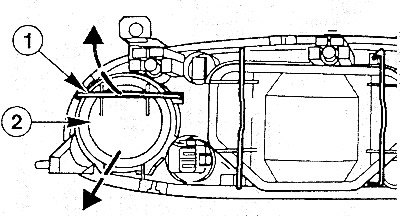

Откинуть вверх проволочную скобу (1).
Снять крышку (2) корпуса указателя поворота.
Повернуть влево патрон лампы и снять его.
Слегка прижать лампу в патрон, повернуть ее вправо и закрепить.
Вставить патрон в фонарь, повернуть его вправо.
Противотуманная фара

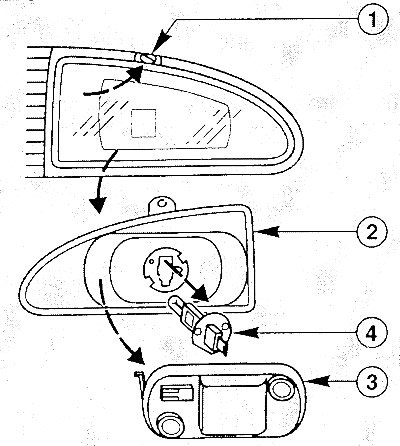

Выкрутить винт (1) и вытащить крепление лампы (2).
Отцепить и снять крышку (3).
Стянуть штекер с лампы (4).
Отцепить и откинуть проволочную скобу.
Вынуть лампу и заменить ее.
Вставить лампу так, чтобы выступы на ее цоколе вошли в выемки на фаре.
Откинуть проволочную скобу обратно и закрепить лампу.
Надеть штекер лампы.
Прижать и подсоединить крышку.
Установить крепление лампы и закрепить ее винтом.
Боковой указатель поворота

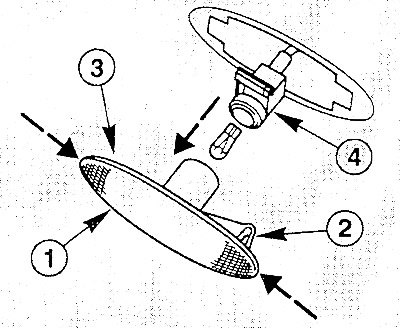

Прижать корпус фонаря (1), преодолевая усилие пластмассового держателя (2) вперед или назад.
Внимание: Пластмассовый держатель может находиться в установленном положении впереди или сзади.
Выдавить корпус фонаря с другой стороны (3) из крыла и вынуть его.
Отделить корпус фонаря от патрона лампы (4), повернув влево.
Вытащить лампу из патрона и заменить ее.
Вставить корпус фонаря вначале в положение (3) в отверстие на крыле, а затем в положение (2) (скоба крепления) и закрепить ее.
Задние фонари

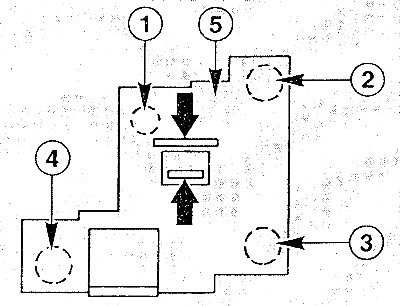

Из багажника сжать оба язычка на креплении фонаря (5) (стрелки).
Вынуть крепление фонаря.
Неисправную лампу немного вдавить в патрон, повернуть влево и вынуть ее.
В одном фонаре находятся следующие лампы:
- 1 - габаритное освещение;
- 2 - сигнал торможения;
- 3 - указатель поворота;
- 4 - свет заднего хода или задняя противотуманная фара.
Вставить новую лампу в патрон, немного прижать ее и закрепить, повернув вправо.
Вставить патрон с лампой и закрепить его.
Задние фонари - Fiesta Courier

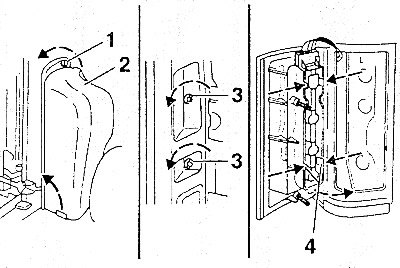

Из грузового отсека повернуть поворотный зажим (1) влево.
Отцепить крышку (2) внизу и снять ее.
Открутить две гайки на крыле (3).
Немного вытащить нижнюю часть корпуса фонаря снаружи, слегка прижать ее вниз и осторожно снять.
Сжать нижние язычки крепления (4) и немного вытащить крепление фонаря, затем сжать верхние язычки и вынуть фонарь.
Поврежденную лампу немного прижать в патроне, повернуть влево и вынуть ее.
Сверху вниз расположены следующие лампы: комбинированная лампа габаритного освещения/сигнала торможения; сигнал поворота; задняя противотуманная фара; свет заднего хода.
Вставить новую лампу в патрон, немного прижать ее и повернуть вправо.
Вставить патрон лампы и закрепить его.
Проверить уплотнение заднего фонаря на наличие повреждений, при необходимости заменить его.
Вставить фонарь и закрепить его гайками.
Прицепить внутреннюю крышку внизу, прижать сверху и закрепить поворотным зажимом.
Фонарь освещения номерного знака

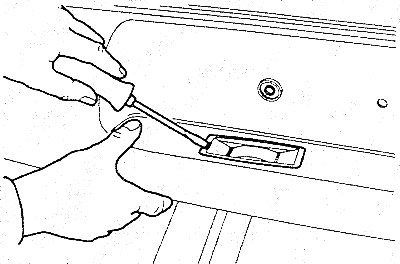

Поддеть фонарь тупой отверткой из бампера.
Повернуть патрон лампы влево и снять его.
Вытащить лампу из патрона и заменить его.
Вставить патрон в корпус и закрепить поворотом вправо.
Вдавить фонарь в бампер.
Внутреннее освещение

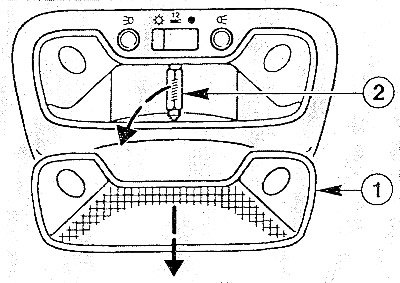

Выключить фонарь.
Поддеть стекло фонаря (1) тупой отверткой.
Внимание: Фонарь может быть горячим, поэтому при снятии нужно воспользоваться тряпкой.
Вытащить софитную лампу пальцами и заменить ее. При этом проверить плотность посадки в зажимах, при необходимости немного подогнуть их.
Вставить стекло фонаря.
