Перед заменой лампы накаливания выключите соответствующий потребитель.
Не берите лампу голыми пальцами. Отпечаток пальцев испаряется и осаждается на рефлекторе, снижая световой поток лампы. Обязательно устанавливайте лампу того же исполнения. Обязательно заменяйте лампой того же исполнения. Случайно оставленные на колбе лампы пятна удаляются чистым платком, смоченным в спирте.
- Выключите выключатель соответствующей лампы.
- Выключите зажигание.
- Откройте капот или крышку багажника.
Ближний/дальний свет
Галогеновые лампы, применяемые для ближнего и дальнего света, а также для противотуманных фар, находятся под давлением и могут треснуть при замене. Поэтому при замене таких ламп необходимо пользоваться защитными очками и рукавицами. При замене газоразрядных ламп (ксеноновые лампы ближнего света) имеется опасность для жизни вследствие неквалифицированного обращения с элементом высокого напряжения лампы. Поэтому их замена здесь не описывается.
1. Расстыкуйте разъем на патроне поврежденной лампы. Поверните против часовой стрелки до упора крепежное кольцо -4- на патроне лампы ближнего света -1- или дальнего света -2- и выньте его.
На иллюстрации показана снятая фара. 3 – патрон лампы стояночного света.
2. Вдавите поврежденную лампу в патрон, поверните в направлении по часовой стрелки так, чтобы она освободилась и выньте.
3. Вставьте в патрон новую лампу и поверните до упора по часовой стрелке.
4. Поставьте в фару патрон и поверните по часовой стрелке до упора.
5. Состыкуйте разъем у патрона.
Стояночный свет
6. Лампы стояночного света расположены в корпусе фары дальнего света.
7. Поверните патрон лампы стояночного света -3- против часовой стрелки и выньте из корпуса.
8. Выньте лампу из патрона.
9. Вставьте новую лампу стояночного света в патрон.
10. Вставьте патрон лампы в корпус фары большой лапкой вверх и поверните по часовой стрелке до упора.
Передний сигнал поворота
11. Для замены лампы необходимо снять сигнал поворота. Для этого введите отвертку через отверстие в крыле, обратитесь к левой части иллюстрации.
12. Надавите вниз отверткой крючок крепления сигнала поворота и таким образом освободите. Для пояснения этот процесс показан на снятом сигнале поворота, обратитесь к правой части иллюстрации.
Отвертку при этом необходимо сильно нажать вниз так, чтобы крючок зафиксировался щелчком.
13. Выньте сигнал поворота вперед.
14. Поверните патрон лампы -1- против часовой стрелки и выньте из корпуса сигнала поворота.
15. Вдавите поврежденную лампу в патрон, поверните против часовой стрелки так, чтобы он освободился и выньте.
16. Вставьте в патрон новую лампу. Вдавите лампу и поверните по часовой стрелке так. Чтобы она зафиксировалась.
17. Вставьте патрон лампы в корпус фары и поверните по часовой стрелке до упора, чтобы патрон зафиксировался.
18. Введите сигнал поворота обеими лапками -2- в направляющие на корпусе и прижмите так, чтобы крючки отчетливо зафиксировались.
Противотуманная фара
Галогенные лампы противотуманных фар, а также ближнего и дальнего света находятся под давлением и могут при замене треснуть. Поэтому при замене лампы пользуйтесь рукавицами и защитными очками.
19. Выньте с помощью небольшой отвертки -1- противотуманную фару сбоку из кузова.
Чтобы не повредить лакокрасочного покрытия, подложите под отвертку тряпку.
20. Расстыкуйте у фары разъем.
21. Вдавите поврежденную лампу в патрон, поверните ее против часовой стрелки так, чтобы она освободилась, и выньте.
22. Вставьте новую лампу в патрон. Вдавите лампу и поверните по часовой стрелке так, чтобы она зафиксировалась.
23. Состыкуйте разъем у противотуманной фары.
24. Вставьте фару и зафиксируйте ее.
Боковой указатель поворота

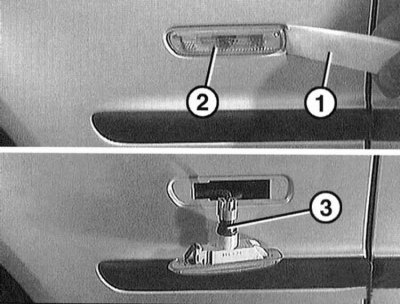

25. Сдвиньте с помощью пластмассового клина -1- или пальцами боковой указатель -2- вперед в направлении движения и выньте из отверстия кузова.
26. Поверните патрон -3- против часовой стрелки и выньте из указателя поворота.
27. Выньте лампу из патрона.
28. Вдавите в патрон новую лампу.
29. Вставьте патрон в указатель поворота и поверните по часовой стрелке так, чтобы патрон зафиксировался.
30. Вставьте указатель поворота в комплекте в отверстие кузова и прижмите.
Задний фонарь
Расположение ламп в заднем группированном фонаре
1 - сигнал поворота; 2 - фонарь заднего хода; 3 - противотуманная фара; 4 - габаритный огонь; 5 - габаритный огонь/стоп-сигнал
31. Снятие держателя лампы в боковине: Освободите скобы из багажного отсека в направлении стрелки. Снимите держатель лампы и расстыкуйте разъем.
32. Снятие держателя лампы в крышке багажника: Снимите отверткой 2 фиксатора облицовки крышки багажника в точке -1-. Освободите скобу -2- на держателе лампы. Снимите держатель лампы и расстыкуйте разъем.
33. Вдавите поврежденную лампу в патрон, поверните против часовой стрелки так. чтобы она освободилась и выньте.
34. Вставьте в патрон новую лампу. Вдавите лампу и поверните по часовой стрелке так, чтобы она зафиксировалась.
35. Состыкуйте разъем у держателя лампы. Вставьте держатель и прижмите его так, чтобы послышался щелчок.
36. Закрепите облицовку крышки багажника двумя зажимами, обратитесь к Разделу Снятие и установка крышки багажника.
Центральный стоп-сигнал
При выходе из строя светодиода необходимо заменять всю световую полосу.
37. Снимите крышку с зажимов под стоп-сигналом с передней стороны, после чего снимите ее.
38. Отсоедините световую полосу и расстыкуйте соединение.
39. Состыкуйте разъем с новой световой полосой, закрепите световую полосу.
40. Сначала вставьте крышку со скобами в районе заднего фонаря, затем прижмите.
Фонарь освещения номерного знака
41. Поставьте небольшую отвертку -1- в паз справа и нажмите влево, после чего выньте фонарь освещения номерного знака -2-.
Чтобы не повредить лакокрасочного покрытия, подложите под отвертку тряпку.
42. Выньте из контактных клемм поврежденную софитную лампу.
43. Вставьте новую софитную лампу.
44. Вставьте рассеиватель и вдавите его. Фиксаторы должны отчетливо защелкнуться.
