Выход лампы накаливания из строя индицируется на универсальном дисплее. (Система оповещения и сигнализация неисправностей рассмотрена в Разделе Предупредительные сигнальные и контрольные лампы, а также сообщения информационного дисплея о зарегистрированных неисправностях).
Имеется опасность травмирования!
Соблюдайте осторожность при замене ксеноновых ламп высокого напряжения в фарах! На всякий случай выключите фару и отсоедините аккумуляторную батарею. После замены кратковременно включите и выключите фару, чтобы снять остаточное напряжение. Из соображений безопасности носите обувь с резиновыми подошвами.
Лампы накаливания и держатели ламп могут оказаться очень горячими. Поэтому перед заменой ламп накаливания дождитесь охлаждения осветительного прибора.
Храните лампы в недоступном для детей месте.
Не применяйте упавшие лампы или лампы с царапинами, они могут лопнуть.
Примечание. Стеклянную колбу лампы накаливания не следует брать руками. Для этого лучше всего пользоваться салфетками или хлопчатобумажными перчатками. Отпечатки пальцев испаряются и осаждаются на рефлекторе, затуманивая его. Случайно образовавшиеся пятна на колбе необходимо удалить с помощью чистого, не содержащего волокон, полотенца, смоченного в спирте.
Лампы накаливания необходимо заменять только на лампы того же исполнения.
Замена лампы Н7: Лампа находится под давлением. Поэтому следует надевать защитные очки и перчатки.
Если после замены лампа накаливания не горит, выключите и снова включите освещение. Если замененная лампа накаливания и после этого не горит, обратитесь на СТО «Mercedes-Benz».
Внимание! Пластмассовые рассеиватели фар имеют защитное покрытие. Нельзя ни в коем случае очищать и тем более тереть их сухой тряпкой. Нельзя для этой цели также применять каких-либо очистителей или растворителей. Такие рассеиватели необходимо очищать чистым мягким полотенцем.
Перед заменой лампы проверьте, чтобы соответствующий выключатель был выключен.
Ближний свет
Примечание. Для получения свободного доступа к задней части фары поднимите и установите заднюю часть автомобиля на подставки. Отверните болты крепления колеса и снимите переднюю часть локера крыла, обратитесь к Разделу Снятие и установка переднего локера крыла.
1. Откройте капот.
2. Сожмите планки и снимите крышку с задней стороны фары.
Примечание. Лампа ближнего света находится во внешней камере фары.

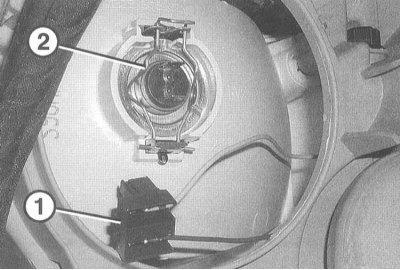

3. Рассоедините разъём лампы (1).
4. Галогенная фара: Разожмите стопорные зажимы (2) и выньте лампу.
5. Модели с ксеноновыми фарами: Нажмите на стопорный замок, поверните байонетное кольцо и выньте ксеноновую лампу из светильника.
6. Галогенная фара: Вставьте новую лампу накаливания так, чтобы лапки вошли в соответствующие пазы на корпусе. Зажмите стопорные скобы.
7. Модели с ксеноновыми фарами: Вставьте новую лампу так, чтобы паз на лампе показывал вверх. Установите и поверните байонетное кольцо, при этом следите за правильным положением стопорного замка.
[Первоисточник расположен на портале: AutoInstruction.ru]
8. Состыкуйте разъём на лампе.
9. Установите крышку и зафиксируйте её.
Дальний свет
Примечание. Для получения свободного доступа к задней части фары поднимите и установите заднюю часть автомобиля на подставки. Отверните болты крепления колеса и снимите переднюю часть локера крыла, обратитесь к Разделу Снятие и установка переднего локера крыла.
1. Откройте капот.
2. Сожмите планки и снимите крышку с задней стороны фары.
Примечание. Лампа ближнего света находится во внешней камере фары.
3. Рассоедините разъём (1) лампы (2).
4. Отсоедините стопорную скобу (3) и выньте лампу. (4) – стояночный свет.
5. Вставьте новую лампу так, чтобы лапки вошли в соответствующие пазы на корпусе. Зафиксируйте стопорную скобу.
6. Состыкуйте разъём лампы.
7. Поставьте на место крышку и зафиксируйте её.
Стояночный свет
Примечание. Для получения свободного доступа к задней части фары поднимите и установите заднюю часть автомобиля на подставки. Отверните болты крепления колеса и снимите переднюю часть локера крыла, обратитесь к Разделу Снятие и установка переднего локера крыла.
1. Откройте капот.
2. Нажмите на планку и снимите крышку лампы дальнего и стояночного света.
3. Выньте из прибора патрон (1) с лампой (2).
4. Выньте лампу из патрона.
5. Вставьте в патрон новую лампу.
6. Вставьте патрон в прибор.
7. Поставьте на место крышку и зафиксируйте её.
Передний указатель поворота
1. Откройте капот.
2. Поверните патрон (1) с лампой против часовой стрелки и выньте из прибора.
3. Вдавите лампу, поверните против часовой стрелки и выньте из патрона.
4. Вставьте новую лампу и поверните её по часовой стрелке.
5. Вставьте патрон с лампой в указатель поворота и зафиксируйте его, повернув по часовой стрелке.
Указатель поворота в зеркалах наружного вида
1. Снимите облицовку зеркала, обратитесь к Разделу Снятие и установка облицовки наружного зеркала заднего вида.
2. Выверните винты (1).
3. Выдавите снаружи указатель поворота (2) из облицовки зеркала. (3) - разъём.
4. Откройте зажимы (1) и снимите планку (2).
5. Выньте лампу (3) и вставьте новую лампу.
6. Поставьте планку лампы на указатель поворота (4) и зафиксируйте.
7. Вставьте указатель поворота в облицовку наружного зеркала и закрепите. При этом следите за тем, чтобы указатель занял правильное положение в облицовке.
8. Установите облицовку наружного зеркала, обратитесь к Разделу Снятие и установка облицовки наружного зеркала заднего вида.
Противотуманная фара
1. Снимите передний локер, обратитесь к Разделу Снятие и установка переднего локера крыла.
2. Рассоедините разъём (1) противотуманной фары.
3. Поверните патрон (2) против часовой стрелки и выньте его.
4. Выньте лампу из патрона.
5. Вставьте в патрон новую лампу, вставьте патрон в фару, повернув его по часовой стрелке, и состыкуйте разъём.
6. Установите передний локер, обратитесь к Разделу Снятие и установка переднего локера крыла.
Фонарь освещения номерного знака
1. Выверните 2 винта (1).
2. Выньте рассеиватель с помощью пластмассового клина из крышки багажника или двери задка.
3. Выньте повреждённую лампу софит из пластмассового держателя (2) и замените на новую.
4. Проверьте прокладку рассеивателя и, если необходимо, замените.
5. Вставьте рассеиватель и закрепите его винтами.
Задний фонарь
В заднем фонаре расположены следующие лампы: стоп-сигнал, габаритный огонь, указатель поворота и фонарь заднего хода. В заднем фонаре на стороне водителя расположен туманный фонарь.
Седан
1 - Стоп-сигнал; 2 - Указатель поворота (жёлтый свет); 3 - Фонарь заднего хода; 4 - Стояночный свет; 5 - Туманный фонарь (сторона водителя); 6 - Крышка
1. Откройте багажник.
2. Откройте крышку (6) в облицовке багажника.
3. Рассоедините разъём лампы.
4. Поверните стопорный рычаг и снимите планку ламп.
5. Вдавите лампу, поверните против часовой стрелки и выньте.
6. Вставьте новую лампу и поверните её по часовой стрелке.
7. Поставьте планку ламп и поверните назад стопорный рычаг.
8. Состыкуйте разъём лампы.
9. Установите крышку в облицовке багажника.
Спортивное Купе
1 - Планка ламп; 2 - Уплотнительная прокладка
Универсал

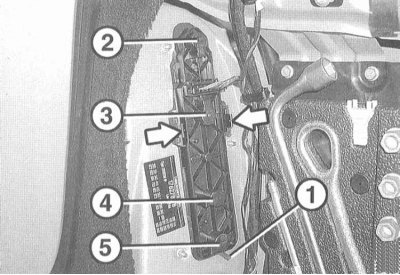

1 - Опорная лапка; 2 - Стоп-сигнал; 3 - Указатель поворота (жёлтый); 4 - Фонарь заднего хода; 5 - Туманный фонарь (сторона водителя)/стояночный свет
1. Откройте дверь задка. Нажмите клавишу (1), опустите и выньте крышку (2).
2. Рассоедините разъём заднего фонаря.
3. Сожмите две стопорные планки (стрелки на иллюстрации) и выньте планку ламп, при этом осторожно нажмите вниз на опорную лапку (1).
4. Вдавите лампу, поверните против часовой стрелки и выньте.
5. Вставьте новую лампу и поверните её по часовой стрелке.
6. Поставьте планку ламп и зафиксируйте её.
7. Состыкуйте разъём заднего фонаря.
8. Вставьте крышку и зафиксируйте её.
Дополнительный стоп-сигнал
Высокорасположенный дополнительный стоп-сигнал действует со специальными световыми диодами. При выходе из строя стоп-сигнал заменяется в комплекте.
Седан
1. Откройте багажник и снимите облицовку крышки багажника, обратитесь к Разделу Снятие и установка облицовки крышки багажника.
2. Выверните 4 винта (стрелки на иллюстрации) на стопорных скобах (1) дополнительного стоп-сигнала и выдавите сигнал из крышки багажника.
3. Рассоедините разъём (2) дополнительного стоп-сигнала.
4. Закрепите стопорные скобы (1) на новом дополнительном стоп-сигнале (стрелки на иллюстрации. При этом следите за тем, чтобы стопорные скобы немного сжались. Скобы при установке на стоп-сигнал подведите под упор.
5. Состыкуйте разъём.
6. Вставьте стоп-сигнал в крышку багажника так, чтобы исключить повреждение лакокрасочного покрытия. При этом обратите внимание на правильное положение уплотнительной прокладки.
Примечание. При необходимости в качестве смазки применяйте технический вазелин.
7. Установите на место облицовку крышки багажника, обратитесь к Разделу Снятие и установка облицовки крышки багажника.
Универсал
1. Откройте дверь задка и снимите с неё облицовку, обратитесь к Разделу Снятие и установка облицовки двери задка.
2. Снимите задний спойлер, обратитесь к Разделу Снятие и установка заднего спойлера.
3. Рассоедините разъём дополнительного стоп-сигнала.
4. Выверните 4 винта крепления и снимите стоп-сигнал с заднего спойлера. При этом осторожно снимите уплотнительную ленту с дополнительного стоп-сигнала.
5. Установка выполняется в последовательности, обратной снятию.
Спортивное Купе
1. Откройте дверь задка.
2. С помощью пластмассового клина выньте крышку (1) из облицовки спойлера.
3. Рассоедините разъём дополнительного стоп-сигнала.
4. Выверните винты крепления и снимите дополнительный стоп-сигнал с заднего спойлера.
5. Установка выполняется в последовательности, обратной снятию. При этом следите за правильным положением уплотнительной прокладки.
