Универсал
Снятие
Примечание. Обозначения «oben» (верх) и «unten» (низ) относятся к закрытому положению двери задка.
1. Откройте дверь задка.

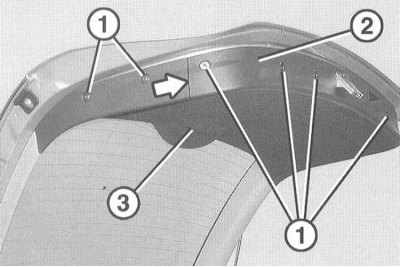

2. Выньте зажим из отверстий на крышке задка.
3. Введите пластмассовый клин, например, HAZET 1965-20 в середину зазора (стрелка на иллюстрации) между боковой и нижней облицовками рамы и отсоедините элементы облицовки из соединений зажимов.
Примечание. Элементы облицовки в этом месте склеены между собой.
4. Частично отделите нижнюю облицовку рамы (2) от облицовки двери задка (3), сильно потянув за неё, и применяя пластмассовый клин.
5. Потяните пластмассовый крюк из держателей зажима на облицовке двери задка. Для этого введите отвёртку в зазор между облицовкой двери и облицовкой рамы. Отсоедините пластмассовый крюк ударом молотка по отвёртке.
Примечание. Пластмассовый крючок может при этом сломаться.

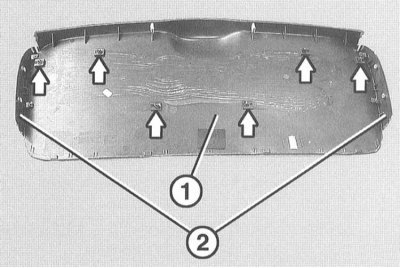

6. Возьмитесь рукой между облицовкой двери задка и дверью и потяните сильным рывком последовательно 6 зажимов (стрелки на иллюстрации). Если необходимо, используйте пластмассовый клин.
7. Снимите облицовку (1) вместе с боковой облицовкой рамы (2).
Примечание. Нижняя часть боковой облицовки должна выниматься из боковой облицовки на заднем окне движением в сторону от окна.

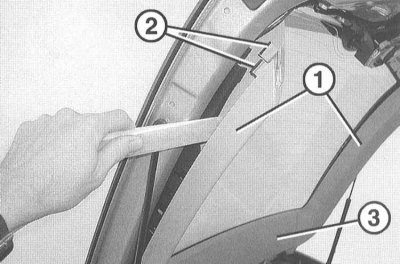

8. Отсоедините боковую облицовку (1) на заднем окне с помощью пластмассового клина из 5 держателей зажима (2). (3) – верхняя облицовка заднего окна.

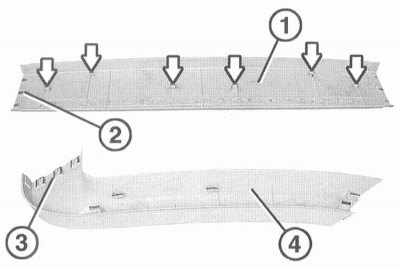

9. Отсоедините 3 пластмассовые планки (3) из соединений (3) и отделите боковую облицовку заднего окна (4) от верхней облицовки окна (1).
10. Отсоедините верхнюю облицовку заднего окна (1) сильным рывком из 6 держателей зажимов (стрелки на иллюстрации) и снимите её.
Установка
1. Потяните шипы металлических держателей верхней облицовки заднего окна из пластмассовых лапок на облицовке и вдавите в отверстия в двери задка.
2. Установите на место верхнюю и левую облицовки заднего окна.
3. Вставьте правую облицовку заднего окна у правой облицовки и зафиксируйте.
4. Соедините облицовку заднего окна с боковой облицовкой рамы на двери задка так, чтобы боковая облицовка рамы входила в боковую облицовку у заднего окна. Вдавите зажимы в отверстия.
5. Установите облицовку рамы на нижнюю кромку двери задка. При этом соедините боковую облицовку рамы с нижней и состыкуйте пластмассовые крючки с облицовкой двери задка.
6. Вдавите зажимы в отверстия на двери задка.
Спортивное Купе

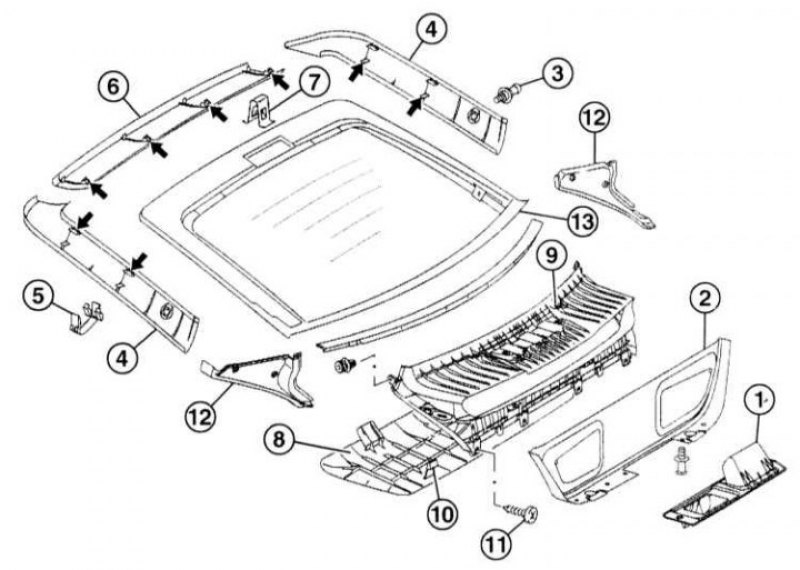

1 - Планка ручки; 2 - Нижняя облицовка; 3 - Кнопка стопорного троса; 4 - Боковая облицовка рамы; 5 - Стопорная скоба; 6 - Верхняя облицовка рамы; 7 - Стопорная скоба; 8 - Крышка; 9 - Центральная облицовка; 10 - Стопорная лапка; 11 - Винты; 12 - Крышка; 13 - Декоративная планка
Снятие
Примечание. Обозначения «oben» (верх) и «unten» (низ) относятся к закрытому положению двери задка.
1. Откройте дверь задка.
2. Выньте разжимной зажим из планки ручки (1).
3. Выньте 2 лапки из проема для ручки и потяните планку для ручки из двери задка.
4. Потяните нижнюю облицовку (2) вниз из двери задка и снимите.
5. Выверните кнопку (3) стопорного троса правой и левой полки из боковой облицовки окна.
6. Отделите и снимите с помощью пластмассового клина, например, HAZET 1965-20 боковую облицовку рамы (4) справа и слева у заднего окна из держателей скоб (5).
7. Отсоедините верхнюю облицовку (6) снизу из держателей скоб (7) и снимите облицовку вверх. При этом не сломайте пластмассовые планки внутри.
[Источник статьи доступен на сайте: www.AutoInstruction.ru]
8. Отсоедините крышку (8) от центральной облицовки двери задка (9). При этом пластмассовый клин поставьте внизу и отсоедините крышку из трёх держателей (10).
Примечание. Крышка (8) на иллюстрации показана увеличенного размера.
9. Выверните винты (11) сзади крышки и внизу у облицовки (9).
10. Отсоедините облицовку внизу и снимите её вверх с двери задка.
Установка
1. Вставьте центральную облицовку внизу в направляющие и зафиксируйте. Закрепите облицовку на двери задка.
2. Дальнейшая установка выполняется в последовательности, обратной снятию.
