Универсал и спортивное Купе
Снятие
1. Откройте дверь задка.
2. Снимите облицовку двери задка, обратитесь к соответствующему разделу.

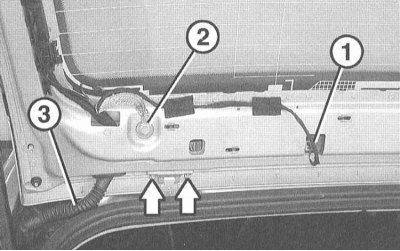

3. Выньте кабельную проводку (3). Рассоедините все разъёмы (1) и отсоедините все провода (2) на двери задка и вытащите их через кабельную проводку (3). По стрелке указаны 2 винта. На иллюстрации показана дверь задка модели Универсал.
4. Отсоедините водяной шланг у соединительного элемента или жиклёра стеклоомывателя и выньте через кабельную проводку.
5. Спортивное Купе: С помощью пластмассового клина отделите облицовку в задней части крыши и потяните её немного назад. Осторожно вставьте деревянный брусок высотой 65 мм между крышей и облицовкой.
Внимание! Перед снятием газонаполненного упора попросите обязательно ассистента подержать дверь задка. В противном случае дверь может упасть, т.к. одним упором она не удерживается.

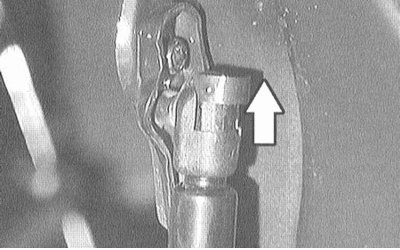

6. Отсоедините газонаполненный упор от шаровой опоры на двери задка и снимите его. Для этого немного приподнимите упор отвёрткой (стрелка на иллюстрации). Второй упор снимается аналогичным образом.
7. Универсал: Выверните по два болта крепления на каждой петле слева и справа (стрелки на иллюстрации).
8. Спортивное Купе: Отверните 2 гайки на петле между крышей и облицовкой.
9. С помощью ассистента снимите дверь задка и положите её на подкладку.
Установка
1. Поставьте дверь задка с помощью ассистента и вверните болты крепления, не зажимая их.
2. Закройте дверь задка и проверьте зазоры, при необходимости отрегулируйте их.
3. Заверните болты гайки крепления моментом 9Нм.
4. Установите газонаполненный упор на шаровую опору и вставьте стопорное кольцо. Аналогичным образом установите второй упор.
5. Дальнейшая установка выполняется в последовательности, обратной снятию.
