Габаритные размеры модели Седан

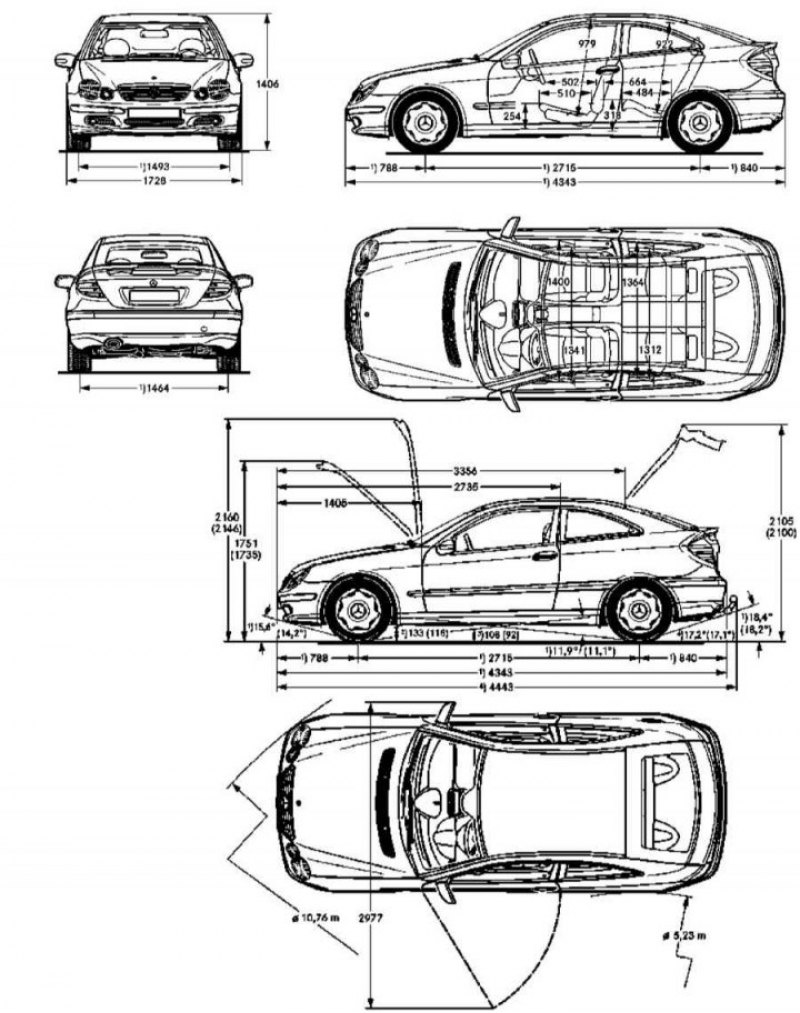

Габаритные размеры модели Купе

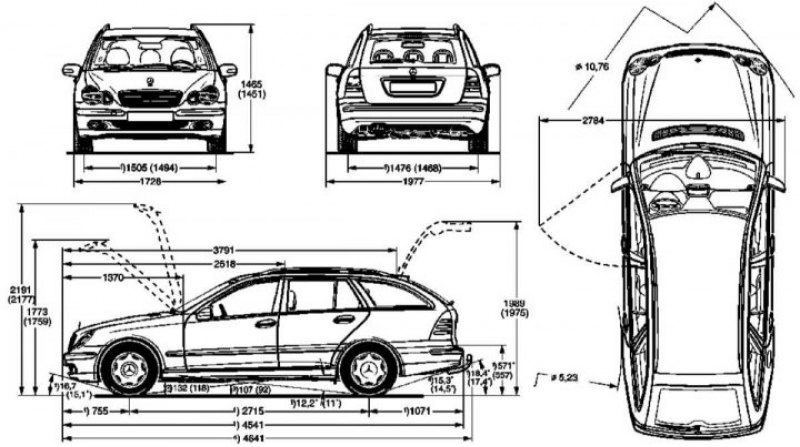

Габаритные размеры модели Универсал
Оригинал найдёте на этом ресурсе (AutoInstruction.ru)
| Кузов – самонесущий, с жестким жизнесохраняющим каркасом, передней и задней зонами направленной энергопоглащающей деформации. Применены внутридверные и бортовые усилители, предохраняющие при боковых столкновениях. | |
| Днище и ниши колёс покрыты стойкой защитной мастикой. | |
| Боковые подушки безопасности над боковыми стёклами и во всех дверях | |
| Стойки кузова обозначены в тексте Руководства спереди назад как А, В и С. | |
| Габаритные размеры автомобиля, мм | |
| Длина/Ширина/Высота/База/Колея (в скобках - задних) колёс | |
| Седан | 4526/1728/1426/2715/1505(1476) |
| C32AMG | 4528/1728/1400/2715/1493(1478) |
| Купе | 4443/1728/1406/2715/– |
| Автомобиль нагружен водителем и двумя пассажирами (3 х 68 кГ) | |
| 1) Без накладки номерного знака | |
| 2) Бензиновые модели | |
| 3) Дизельные модели | |
| 4) С фаркопом прицепа | |
| Минимальный диаметр разворота, м | 10.76 |
| Максимальная нагрузка на фаркоп прицепа | 75 |
| Максимальная нагрузка на крышу, кГ | 100 |
| Максимальный груз в багажнике, кГ | 100 |
| Вместимость багажника, л | 430 (Купе 500) |
| Зазоры элементов кузова, мм | |
| Капот к крылу | 3.5 ± 1.0 |
| Капот к фаре | 4.0 ± 0.5 |
| Капот к бамперу (спортивное Купе) | 5 |
| Крыло к передней двери | 3.5 ± 0.5 |
| Передняя дверь к стойке А | 6.5 – 7.5 |
| Передняя дверь к задней | 4.0 ± 0.5 |
| Задняя дверь к крыше | 6.5 – 7.5 |
| Задняя дверь к стойке С (Модель «Т») | 6.0 – 7.0 |
| Задняя дверь к боковине внизу | 3.5 – 4.5 |
| Крышка багажника к крылу | 3.5 ± 1 |
| Крышка багажника к заднему фонарю | 4.0 ± 1 |
| Универсал (Модель «Т») | |
| Дверь задка к крыше | 6.5 ± 1.0//8.5 – 9.5 |
| Дверь задка к стойке D | 3.5 |
| Дверь задка к заднему фонарю | 4.0//4.0 ± 1 |
| Дверь задка к бамперу | 5.5//6.5 – 5.0 |
| Спортивное Купе | |
| Дверь задка к крыше | 8.5 – 9.5 |
| Дверь задка к заднему фонарю | 4.0 ± 1.0 |
| Дверь задка к крылу | 3.5 ± 1.0 |
| Дверь задка к бамперу | 6.5 – 5.0 |
| Давление, мБар//перемещение плунжера, мм вакуумного регулятора фар | |
| Положение 0 | 400 ± 30 // 0 |
| Положение 1 | 290 ± 30 // 0.95 |
| Положение 2 | 200 ± 30 // 1.7 |
| Положение 3 | 50 ± 30 // 3.0 |
| Усилия затягивания резьбовых соединений, Нм | |
| Моменты затяжки крепежа приведены также в тексте Главы и на некоторых иллюстрациях*. | |
| *Выделенные в тексте жирным шрифтом моменты затяжки подлежат точному соблюдению; не выделенные жирным шрифтом усилия приведены лишь ориентировочно. | |
| Болты петель дверей | 32 |
| Болты фиксатора замка двери | 28 |
| Гайки петли заднего сиденья | 40 |
| Болты наружной цапфы петли заднего сиденья | 23 |
| Болт замка ремня безопасности | 30 |
| Гайки заднего сиденья и ремней безопасности | 20 |
| Болты колёс | 110 |
