Массогабаритные характеристики
Все цифры указаны приблизительно и могут изменяться в зависимости от модели. Для уточнения обратитесь к данным изготовителя.
Размеры
Полная длина, мм
| Astra | |
| 4110 |
| 4288 |
| Zafira | 4317 |
Полная ширина, мм
| Все модели | |
| Без зеркал на крыльях | 1709 |
| С зеркалами на крыльях | 1089 |
Полная высота (без груза), мм
| Astra | |
| 1425 |
| 1510 |
| Zafira | 1634 |
Колесная база, мм
| Astra | |
| 2614 |
| Zafira | 2694 |
Колея, мм
| Передняя | |
| Astra | |
| 1464 |
| Zafira | 1470 |
| Задняя | |
| Astra | |
| 1452 |
| Zafira | 1487 |
Радиус разворота, м
| Astra | 10.8 |
| Zafira | 11.1 |
Контрольные кузовные размеры
Данные по моделям Седан, Купе и Кабриолет не приведены, - в случае необходимости проконсультируйтесь со специалистами фирменной станции техобслуживания Opel.
5-дверный Хэтчбэк. Кузов

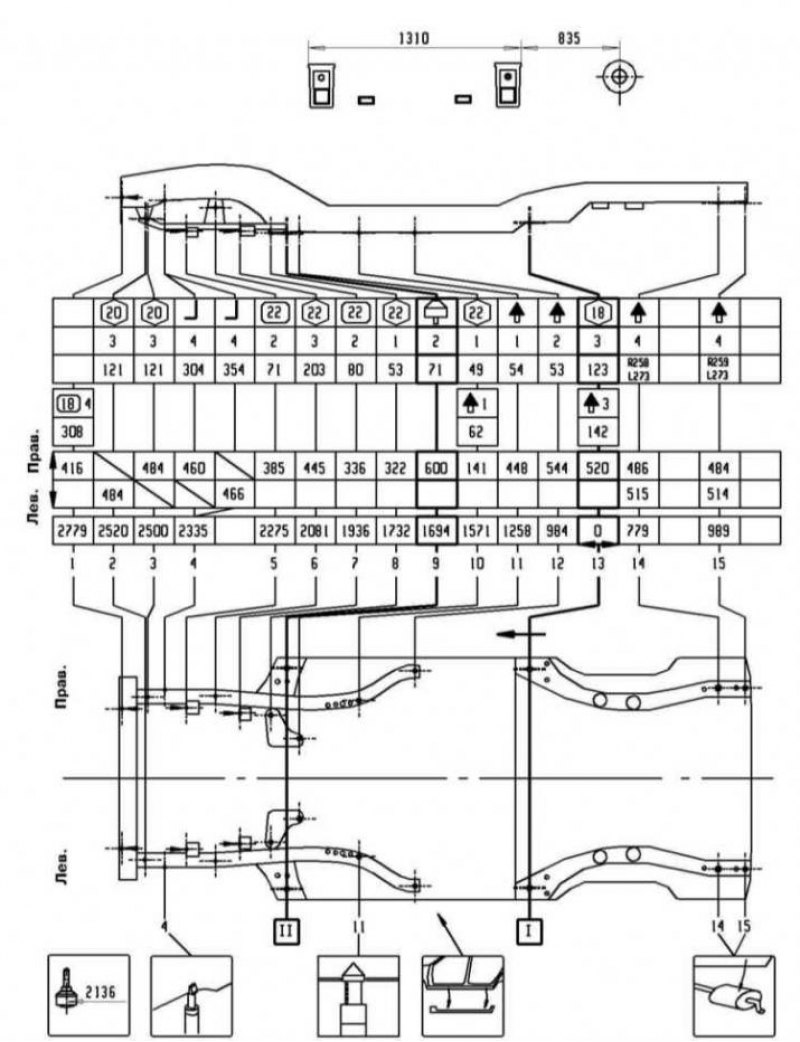

5-дверный Хэтчбэк. Днище
3-дверный Хэтчбэк. Кузов

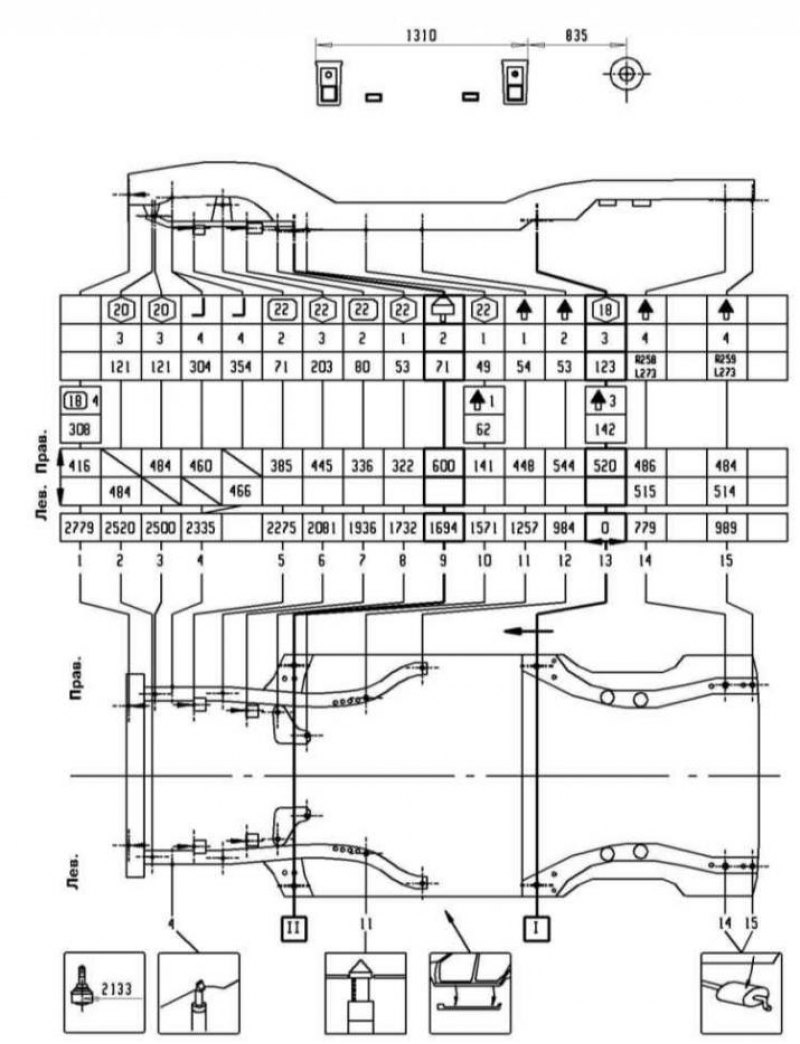

3-дверный Хэтчбэк. Днище
5-дверный Универсал. Кузов

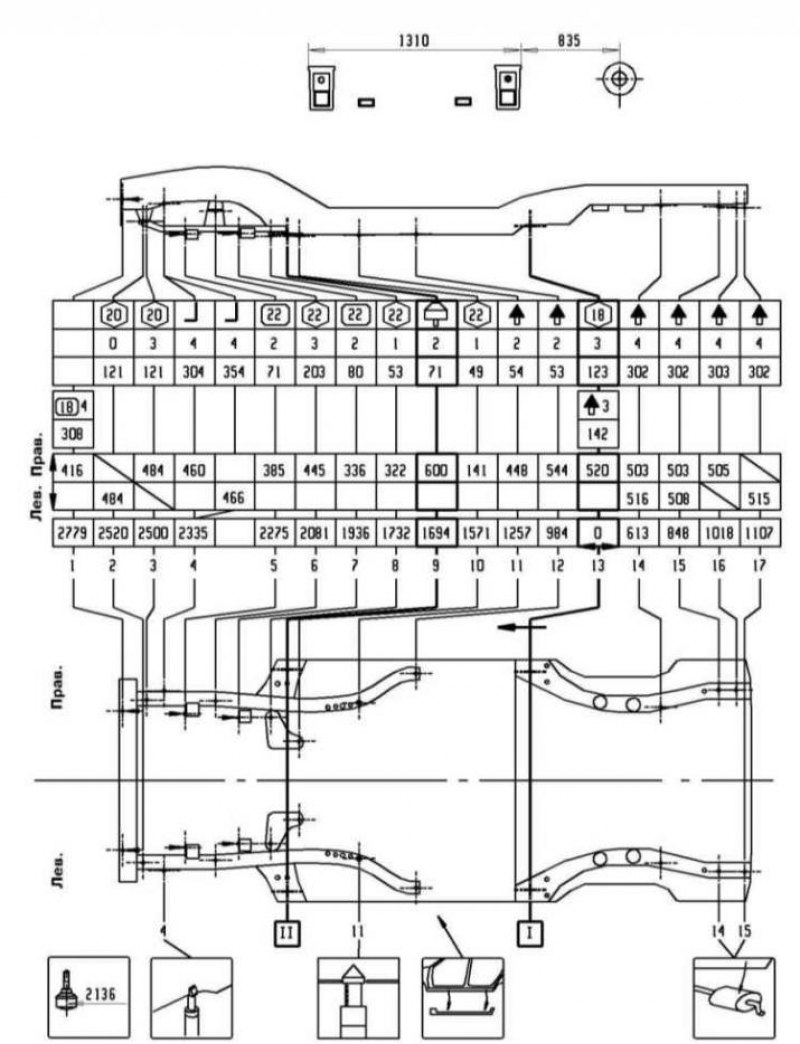

5-дверный Универсал. Днище
Zafira. Кузов

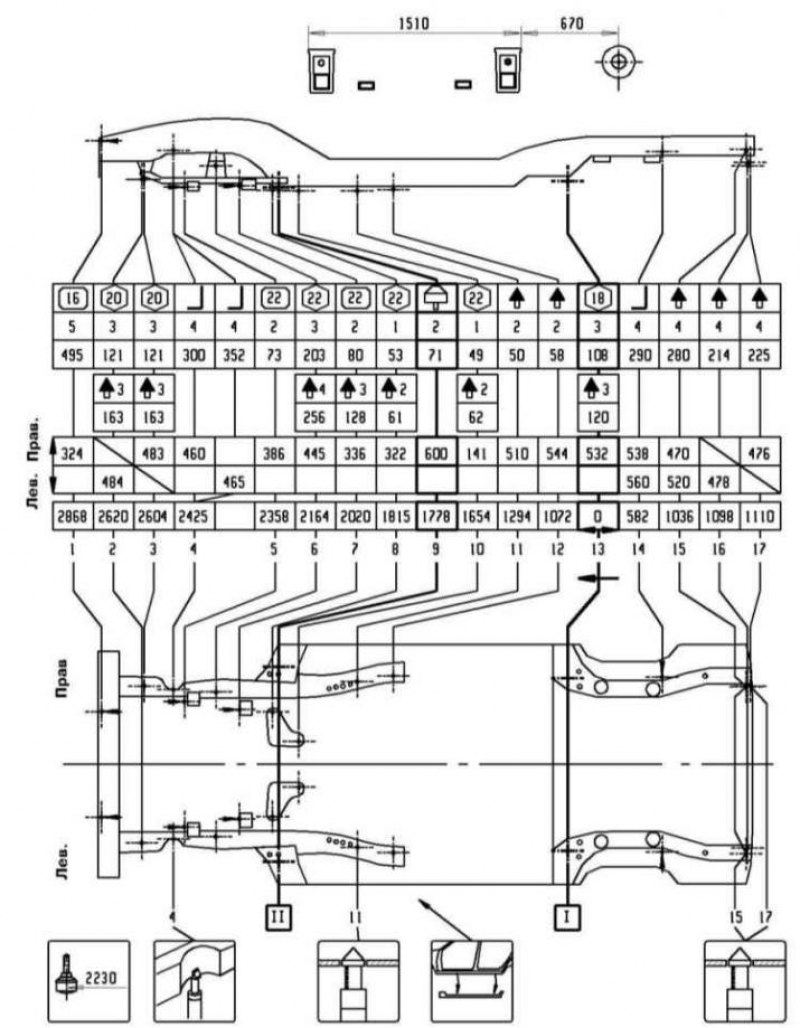

Zafira. Днище
Установочные размеры тягово-прицепного устройства
Выполнение монтажа тягово-сцепного устройства рекомендуется поручить специалистам автосервиса.
Монтаж тягово-сцепного устройства на модели, оборудованные двигателем Z20LET не допускается!
Модели Седан

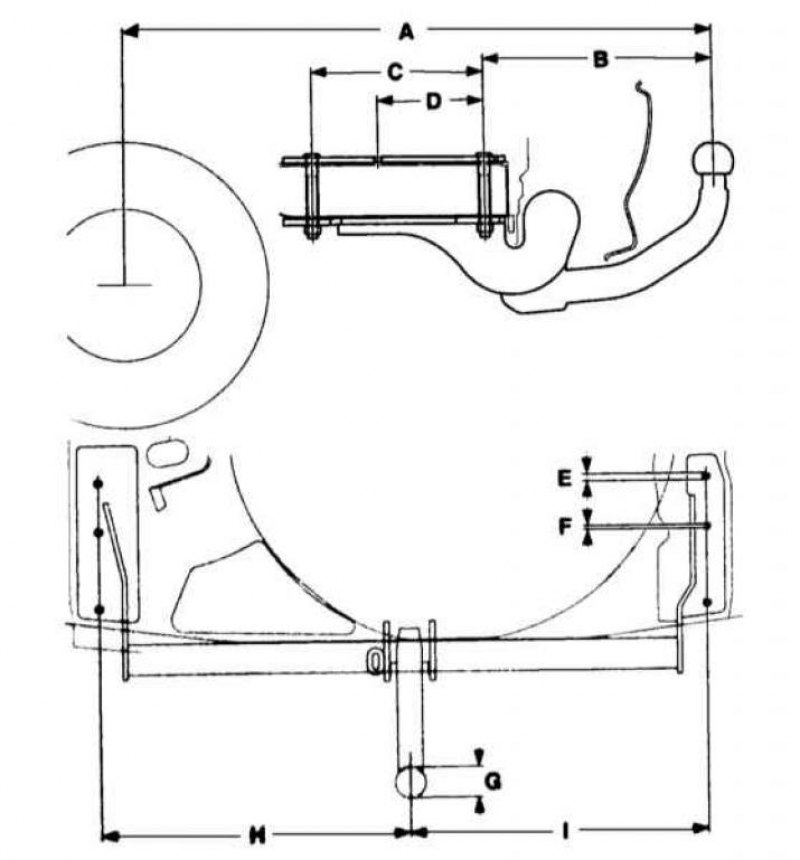

Схема установки тягово-сцепного устройства на моделях Седан
A - 918±10 мм; B - 283 мм; C - 210 мм; D - 130 мм; E - 12 мм
Первоисточник расположен на портале (autoinstruction.ru)
Модели Хэтчбэк

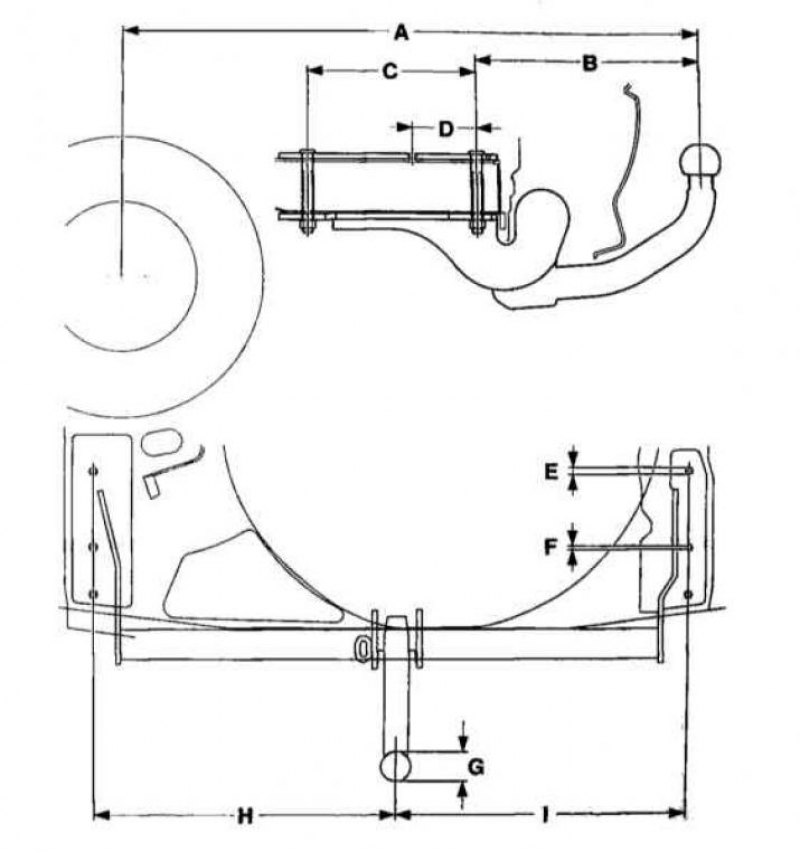

Схема установки тягово-сцепного устройства на моделях Хэтчбэк (3—5 дверей)
A - 788 ± 10 мм; B - 283 мм; C - 210 мм; D - 80 мм; E - 12 мм
Модели Универсал

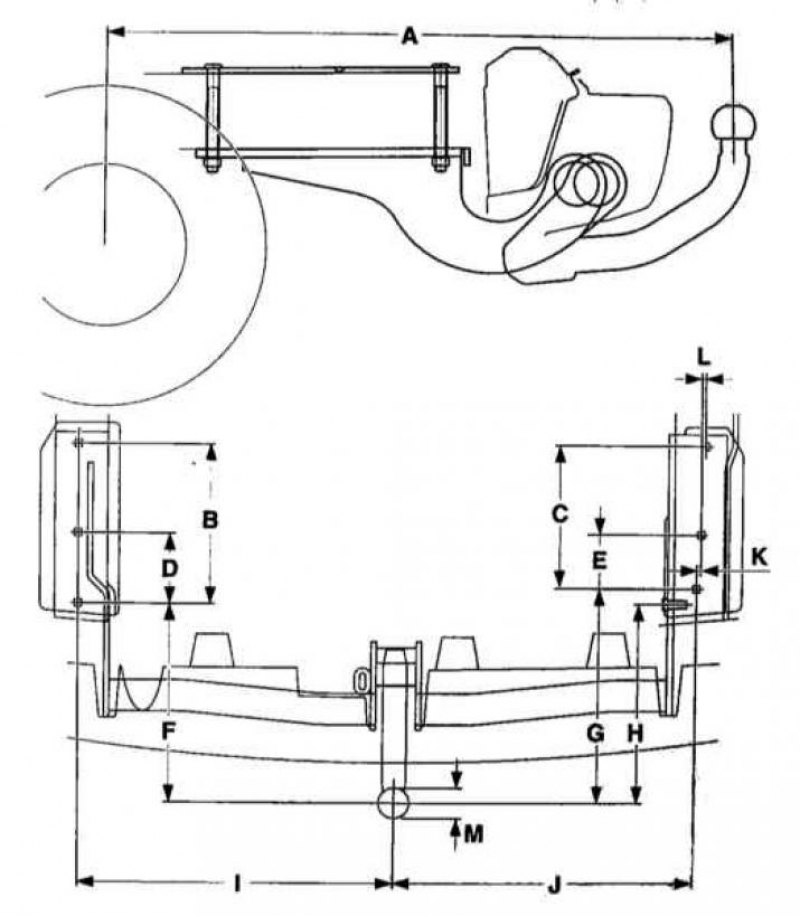

Схема установки тягово-сцепного устройства на моделях Седан и Хэтчбэк (3—5 дверей)
A - 958±10 мм; B - 260 мм; C - 236 мм; D - 116.5 мм; E - 92.6 мм; F - 332.5 мм; G - 356.7 мм; H - 331.7 мм; I - 515 мм; G - 495 мм; K - 5 мм; L - 10 мм; M - 50 мм
Массы
Собственная масса полностью заправленного и оборудованного автомобиля, кг
| Модели с РКПП | Значение |
| Модели без К/В | |
| Модели 1.7 л | |
| 1215 |
| 1255 |
| Модели 2.0 л | |
| 1280 |
| 1320 |
| Модели с К/В | |
| Модели 1.7 л | |
| 1245 |
| 1285 |
| Модели 2.0 л | |
| 1310 |
| 1350 |
| Модели с АТ | Значение |
| Модели без К/В | |
| Модели 1.7 л | |
| 1245 |
| 1285 |
| Модели 2.0 л | |
| 1310 |
| 1350 |
| Модели с К/В | |
| Модели 1.7 л | |
| 1275 |
| 1315 |
| Модели 2.0 л | |
| 1340 |
| 1380 |
Максимальный груз на крыше, кг
| Все модели | 100 |
Усилия затягивания резьбовых соединений, Нм
| Тип соединения | Значение |
| Крепление защелки капота | 22 |
| Крепление переднего сиденья | 20 |
| Крепление спинки переднего сиденья к подушке | 35 |
| Анкерные болты ремня безопасности переднего сиденья | 20 |
| Крепление пряжки заднего ремня безопасности к полу | 35 |
| Болты крепления регулируемого верхнего анкерного узла ремня безопасности | 20 |
| Крепление направляющей ремня безопасности к стойке «В» | 35 |
| Крепление направляющей ремня безопасности к стойке «С» | 35 |
| Крепление направляющей ремня безопасности к спинке заднего сиденья | 35 |
| Крепление сборки аварийного натяжителя ремня безопасности к переднему сиденью | 35 |
| Крепление ремня безопасности к переднему сиденью | 20 |
| Крепление ремня безопасности к регулируемому верхнему анкерному узлу | 35 |
