| Зазоры между дверьми, дверьми и кузовом, крышкой багажного отделения и кузовом, мм | 4 ± 1 |
| Максимальная допустимая величина неравномерности зазора, мм | 1 |
| Смещение плоскости двери/крышки багажного отделения относительно плоскости кузова, не более, мм | 1 |

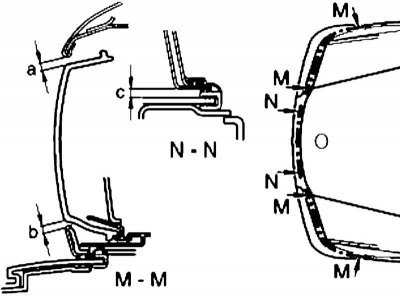

Зазоры между капотом и фарами/передним бампером, мм
a — 4 ± 1
b — 5 - 1
c — 2.5 ± 1
Выступ передней кромки капота относительно верхнего ребра рассеивателя фары — 2 мм
Зазоры по окнам и дверям, мм
A — A:
a — 5 ± 1
b — 21 ± 1
B — B:
a — 12 ± 1.5
b — 12 ± 2

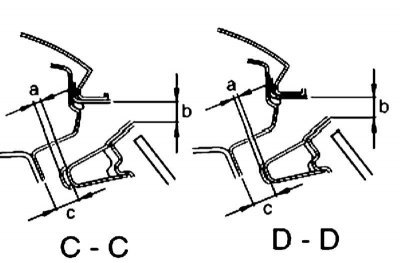

C — C:
Преднатяг
a — 2.5 ± 1
b — 12 ± 1.5
c — 12 ± 2
D — D:
Преднатяг
a — 1.5 ± 1
b — 12 ± 1.5
c — 12 ± 2
E — E:
a — 12 ± 2
b — 37 ± 1.5
F — F:
a — 21 ± 1
b — 5 ± 1

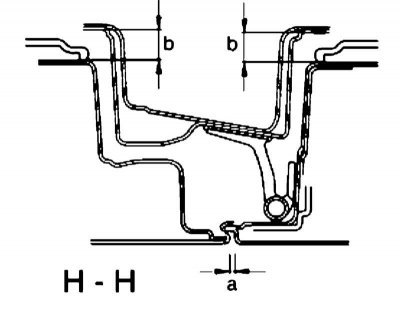

H — H:
а — 5 ± 1
b — 21 ± 1
I — I:
a — 21 ± 1
b — 7 ± 1
G — G:
a — 12 ± 2
b — 12 ± 2
c — 5.5 ± 1
L — L:
a — 2 ± 1
K — K:
a — 21 ± 1
b — 7 ± 1
Контрольные кузовные размеры, мм
Источник расположен на веб-ресурсе (Autoinstruction.ru)
Допуски на размеры до/свыше 1000 мм составляют соответственно ± 1 / ± 2 мм. В скобках указаны размеры для исполнения с удлиненной базой L; в двойных скобках – для исполнения с удлиненной базой L7.

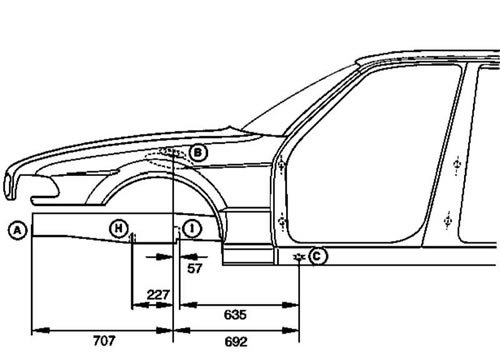

A — Кронштейн переднего ударного демпфера
B — Крепление передней стойки амортизатора
C — Передняя верхняя площадка под домкрат
D — Задняя верхняя площадка под домкрат
G — Крепление задней стойки амортизатора
P — Ось центра передних верхних неподвижных петель
Q — Ось центра передних нижних неподвижных петель
R — Ось центра задних верхних неподвижных петель
S — Ось центра задних нижних неподвижных петель
P — Ось центра передних верхних неподвижных петель
Q — Ось центра передних нижних неподвижных петель
R — Ось центра задних верхних неподвижных петель
S — Ось центра задних нижних неподвижных петель
A — Кронштейн переднего ударного демпфера
B — Крепление передней стойки амортизатора
C — Передняя верхняя площадка под домкрат
H — Переднее крепление балки переднего моста
I — Заднее крепление балки переднего моста

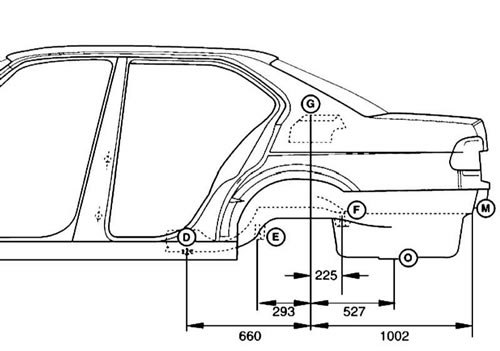

D — Задняя верхняя площадка под домкрат
E — Переднее крепление балки заднего моста
F — Заднее крепление балки заднего моста
G — Крепление задней стойки амортизатора
M — Кронштейн заднего ударного демпфера
O — Середина пола багажника
B — Крепление передней стойки амортизатора
G — Крепление задней стойки амортизатора
E — Переднее крепление балки заднего моста
F — Заднее крепление балки заднего моста
H — Переднее крепление балки переднего моста
A — Кронштейн переднего ударного демпфера
B — Крепление передней стойки амортизатора
H — Переднее крепление балки переднего моста
I — Заднее крепление балки переднего моста
J — Прилегание балки переднего моста
K — Передняя консоль балки крепления коробки передач
L — Средняя консоль балки крепления коробки передач
E — Переднее крепление балки заднего моста
F — Заднее крепление балки заднего моста
G — Крепление задней стойки амортизатора
M — Кронштейн заднего ударного демпфера
N — Поперечная балка пола багажника, диаметр 20 мм
| Усилия затягивания резьбовых соединений, Нм | |
| Передний бампер с кронштейном к ударному демпферу | 41 |
| Ударный демпфер/кронштейн переднего бампера к кузову | 9 |
| Задний бампер/опорная балка к ударному демпферу | 45 |
| Ремень безопасности к кузову (кроме центральной стойки) | 48 |
| Ремень безопасности к центральной стойке | 31 |
| Болты механизма регулировки ремня безопасности по высоте к кузову | 24 |
| Отделка задней стойки к кузову | 3 |
| Переднее сиденье к днищу кузова | 42 |
| Накладка к направляющей переднего сиденья | 4 |
| Каркас переднего сиденья к направляющей сиденья | 15 |
| Спинка заднего сиденья к кузову | 5 |
| Приводные тросы крышки верхнего люка к кассете | 1.3 |
| Стеклянная крышка к кулисе | 4.5 |
| Сдвижная панель потолка к кулисе | 1.5 |
| Опора ветрозащитной стенки к кассете | 1.2 |
| Упор к сдвижной панели потолка (люк со стеклянной крышкой) | 0.9 |
