Снятие и установка
Передние и задние двери снимаются одинаково.

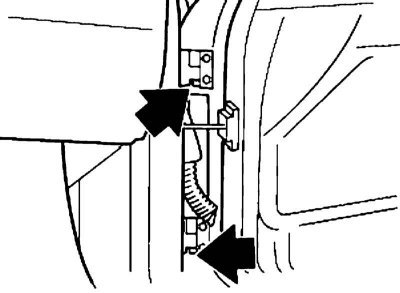

1. Выверните болты с шестигранной головкой вверху и внизу.

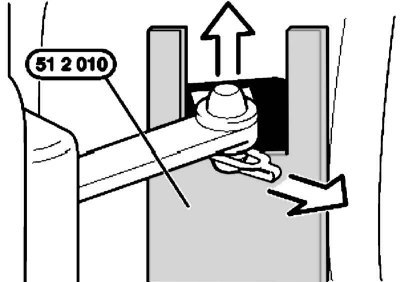

2. Снимите защитную крышку. Если установлена скоба, снимите ее. Установите приспособление № 51 2 010 и выбейте ось петли вверх.
При установке для вбивания петли устанавливайте приспособление № 51 2 010 сверху.
3. Приподнимите дверь, выньте ее из петли и опустите на заранее подготовленную опору около порога так, чтобы не нагружать электропроводку двери.

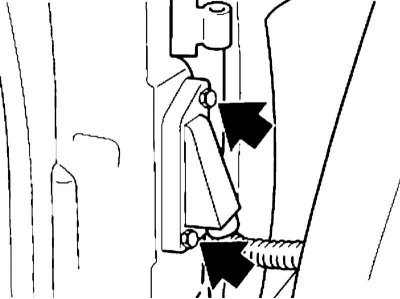

4. Выверните два винта крепления разъема электропроводки. Вытяните разъем из передней стойки и разъедините его.
5. Установка производится в обратном порядке.

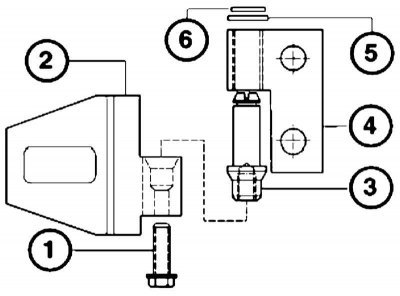

1 - Болт с шестигранной головкой; 2 - Неподвижное звено верхней петли, крепится к кузову; 3 - Ось петли; 4 - Подвижное звено верхней петли с втулкой шарнира, крепится к двери; 5 - Шайба; 6 - Стопорная шайба
Регулировка
Перед регулировкой передних дверей следует отрегулировать задние двери, т.е. задние двери подгоняются к приваренным задним крыльям. В этом случае передние крылья, которые крепятся болтами, при необходимости можно подогнать к передним дверям. При регулировке дверь должна быть укомплектована стеклом и механизмом стеклоподъемника.
Величины зазоров указаны в Спецификациях Главы Кузов.
1. Ослабьте крепление ударника замка.
2. Полностью снимите трубчатое уплотнение передней двери.
3. При установке новых дверей установите распорные шайбы между дверью и петлями. Для предварительной регулировки установите по две шайбы, каждая толщиной 1 мм. Отрегулируйте зазор с помощью соответствующего количества шайб необходимой толщины.
4. Опустите стекла. При установке новых дверей проведите предварительную регулировку их положения по высоте: без нижней пылезащитной накладки двери величина нижнего зазора по всей длине должна составлять около 20 мм. Регулировка осуществляется посредством перемещения петель.
5. Проверьте и при необходимости отрегулируйте передний и задний зазоры (на задней двери – только задний) – они должны быть равномерные и составлять 5 мм. Регулировка осуществляется посредством перемещения петель.
6. При регулировке задней двери проверьте ее положение по высоте относительно кузова. При регулировке передней двери проверьте взаимоположение передней и задней дверей по высоте. При необходимости отрегулируйте соответствующую дверь по высоте, как описано ниже.

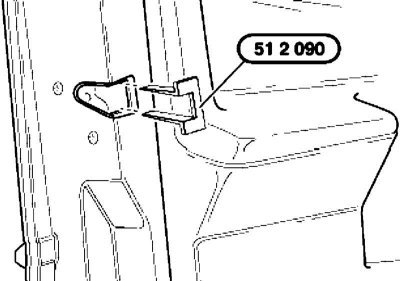

7. Вставьте в замок двери шаблон № 51 2 090.

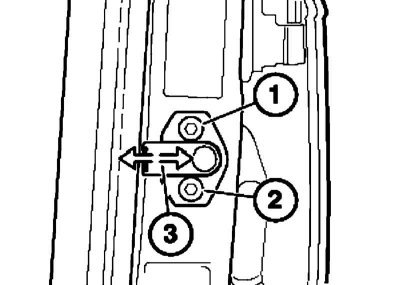

8. Ослабьте винт (1). Ослабить винт (2) настолько, чтобы ударник замка едва можно было сдвинуть незначительным усилием руки.
Не изменяйте регулировку фиксатора по глубине (3).
9. Приподнимите ручку двери и, удерживая ее в этом положении, закройте дверь. Высота и наклон ударника замка регулируется по шаблону. Откройте дверь и затяните винты (1 и 2 на иллюстрации).
10. Проверьте трубчатое уплотнение двери на отсутствие повреждений и при необходимости замените его. Установить трубчатое уплотнение двери.
11. Установите на дверь нижнюю пылезащитную накладку.
12. При установке передней двери проверьте отпечаток трубчатого уплотнения на сопрягаемой с ним поверхности двери. Для этого, находясь в автомобиле при закрытой двери, вставьте тонкий (не более 1 мм) прямоугольный пластиковый предмет (например, кредитную карту) между трубчатым уплотнением и рамой двери и проведите этот предмет вдоль сопрягаемой поверхности уплотнения и рамы, проверяя прилегание уплотнения. В зоне потолка между передней и центральной стойками кузова предмет, служащий для проверки, не должен легко вытягиваться. При необходимости замените уплотнение или отрихтуйте дверной фальц, на который надето уплотнение.
Чрезмерная рихтовка фальца приведет к увеличению усилия, необходимого для закрывания двери.
