Снятие, установка и регулировка дверей (Mercedes G-Class W463)

0

Передние двери

Снятие и установка

Дверь в сборе

1. На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).

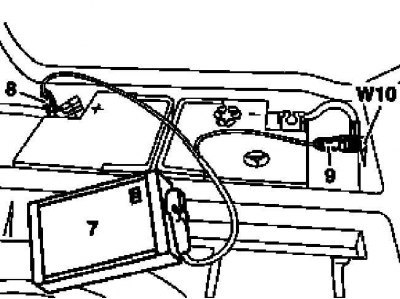

2. Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.

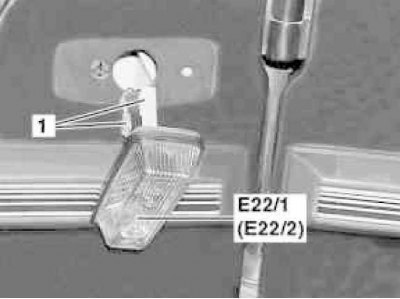

3. Снимите соответствующий боковой повторитель указатель поворота (Е22/1 или Е22/2) и рассоедините разъем его электропроводки (1).

4. Снимите крышку слева или справа (в зависимости от того, какая из дверей будет сниматься) под панелью приборов (см. Раздел Снятие и установка нижних крышек панели приборов).

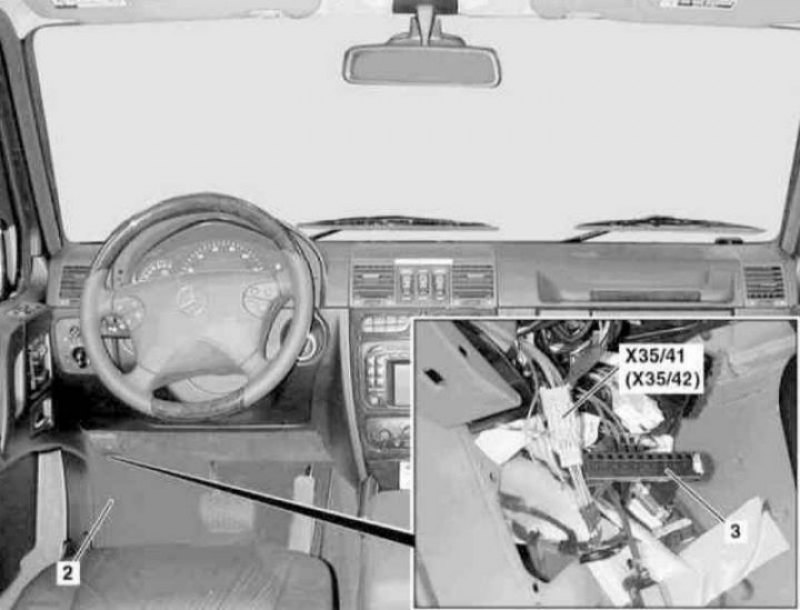

5. Отделите ковровое покрытие (2) от стойки А в переднем ножном колодце.

6. На стойке А в соответствующем ножном колодце рассоедините разъем дверной электропроводки (Х35/41 или Х35/42).

7. Извлеките соответствующие контактные элементы из выравнивающей потенциал заземления соединительной колодки (3).

8. На стойке А в ножном колодце снимите провод заземления бокового повторителя указателя поворота.

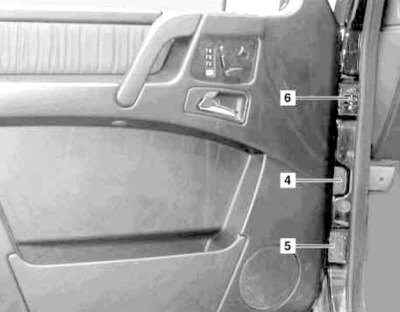

9. Высвободите резиновый проходной рукав (4) из дверной сборки и из стойки А, - поврежденный рукав подлежит замене.

10. Высвободите из стойки А жгут дверной электропроводки, - постарайтесь запомнить маршрут прокладки косы.

11. Подоприте дверь и выверните винты крепления нижней (5) и верхней (6) петель.

12. Снимите дверь.

13. Установка производится в обратном порядке, - не забудьте отрегулировать дверь (см. ниже).

14. На моделях соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).

15. В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя).

Дверь в разобранном состоянии

1. Выполните процедуры 1 и 2 (см. выше).

2. Снимите панель внутренней обивки двери (см. Раздел Снятие и установка внутренней обивки дверных сборок).

3. Отсоедините электропроводку от дверного громкоговорителя.

4. Снимите модуль управления двери (см. Главу Бортовое электрооборудование).

5. Аккуратно снимите пленочное изоляционное покрытие двери, - в случае выявления повреждения пленка должна быть заменена во избежание попадания в салон влаги.

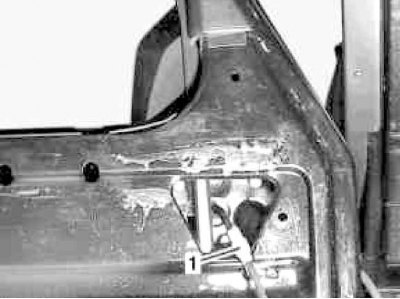

6. Рассоедините разъем (1) электропроводки дверного зеркала заднего вида.

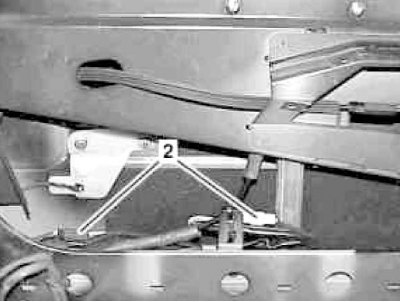

7. Высвободите из фиксаторов и рассоедините разъемы (2) дверной электропроводки, - постарайтесь запомнить маршрут прокладки косы.

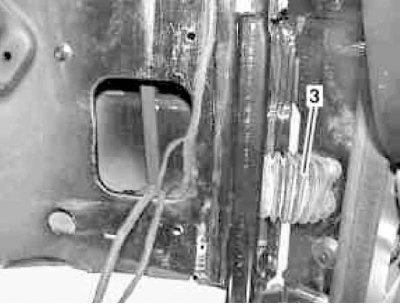

8. Высвободите резиновый проходной рукав (3) из дверной сборки и из стойки А, - поврежденный рукав подлежит замене.

9. Высвободите жгут электропроводки из дверной сборки.

10. Подоприте дверь и выверните винты крепления нижней (5) и верхней (4) петель.

11. Снимите дверь.

12. Установка производится в обратном порядке, - не забудьте отрегулировать дверь (см. ниже).

13. На моделях соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).



14. В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя).

Регулировка

1. Отпустите винты крепления нижней (1) и верхней (2) петель. Также ослабьте винты крепления запорного клина (3).

2. Подкорректируйте положение двери в кузовном проеме, добиваясь, чтобы зазор был одинаков по всему периметру, а поверхность двери в закрытом положении последней оказывалась заподлицо с поверхностью окружающих кузовных элементов, - в случае необходимости подложите под петли регулировочные прокладки, либо извлеките таковые.

3. Добившись требуемого результата, затяните винты крепления петель (4 и 5) и запорного клина (3).

4. Смажьте механизм замка и удостоверьтесь в плавности закрывания двери.

5. В заключение подкрасьте головки винтов.

Задние двери

Снятие и установка

Порядок выполнения процедуры аналогичен описанному выше для передних дверей за исключением действий, сопряженных с отсоединением электропроводки дверных зеркал и повторителей указателей поворотов.

Регулировка

Порядок выполнения регулировки задних дверей полностью аналогичен описанному выше для передних.

Дверь задка (модели Универсал)

Снятие и установка

1. Выполните процедуры параграфов 1 и 2 подраздела Передние двери.



2. Снимите запасное колесо.

3. На моделях соответствующей комплектации (коды V53 и V57) снимите крышку багажного отделения (А).

4. На моделях соответствующей комплектации (код V53) снимите крышку (В) бокового вещевого отсека, затем выверните крепежный винт (D) и отделите вещевой отсек (С) от задней стойки.

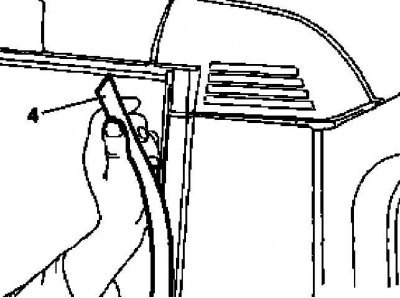

5. Снимите с задней стойки протектор (4) левого края дверного проема.

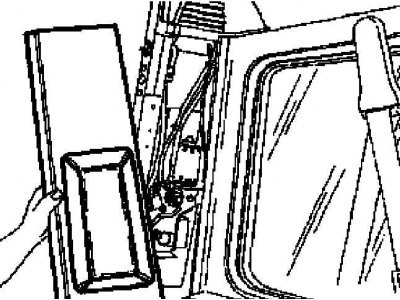

6. Снимите панель (Е) отделки левой задней стойки.

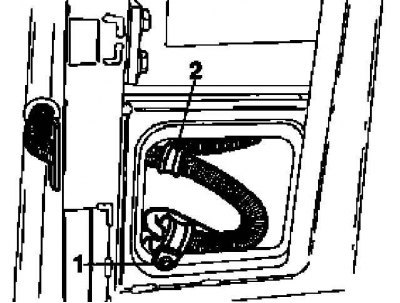

7. Отпустите фиксатор (1) жгута дверной электропроводки.

8. Отпустите возвратную пружину (2).

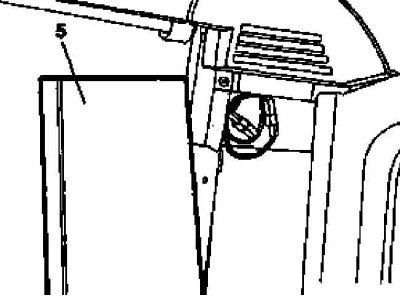

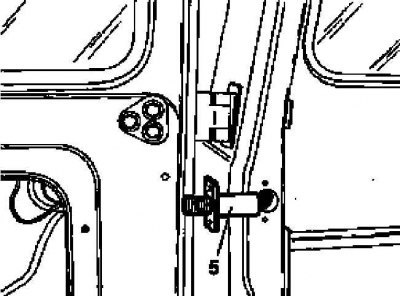

9. Выверните крепеж крепления проходной трубки (5) электропроводки.

10. Снимите панель внутренней обивки двери (см. Раздел Снятие и установка внутренней обивки дверных сборок).

11. Рассоедините разъем электропроводки электромотора привода заднего стеклоочистителя, - пометьте провода, постарайтесь запомнить маршрут прокладки жгута.

12. Рассоедините разъем электропроводки элемента обогрева заднего стекла, - пометьте провода, постарайтесь запомнить маршрут прокладки жгута.

13. Высвободите электропроводку из дверной сборки.

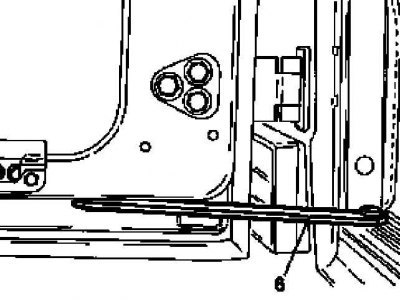

14. Отпустите крепеж и отсоедините от двери ограничитель хода ее открывания (6).

15. Придерживая дверь, выверните винты крепления ее верхней (7) и нижней (8) петель.

16. Снимите дверь.

17. Установка производится в обратном порядке, - не забудьте отрегулировать дверь (см. ниже).

18. На моделях соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).

19. В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя).

Регулировка

1. Снимите с двери задка шаровый палец (1).

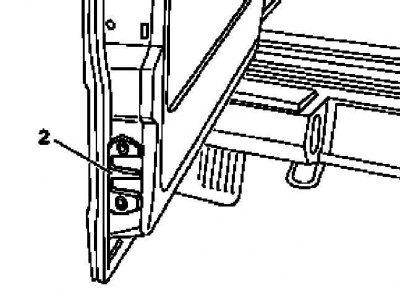

2. Снимите с двери задка ударник замка (2).

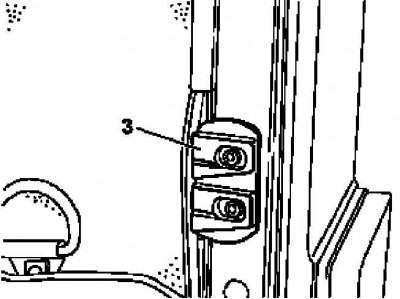

3. Снимите с кузовного элемента защелку (3).

4. На моделях 463.246/250 выполните процедуры параграфов 6 и 7, а также снимите крышку аккумуляторной батареи.

5. Снимите внутреннюю обивку двери задка (см. Раздел Снятие и установка внутренней обивки дверных сборок).

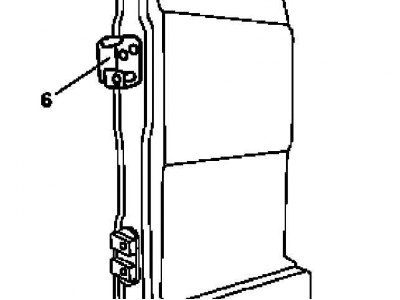

6. Отпустив крепеж, отрегулируйте положение двери в кузовном проеме в соответствии с теми же критериями, что имеют место для боковых дверей (см. параграф 2). Также отрегулируйте положение ударника (6) путем подстукивания его молотком при отпущенном крепеже.

7. Установка компонентов производится в порядке обратном порядку их демонтажа, - не забудьте соответствующим образом отрегулировать положение ударника (2) и защелки (3).

Откидной борт (модели Кабриолет)

Снятие и установка

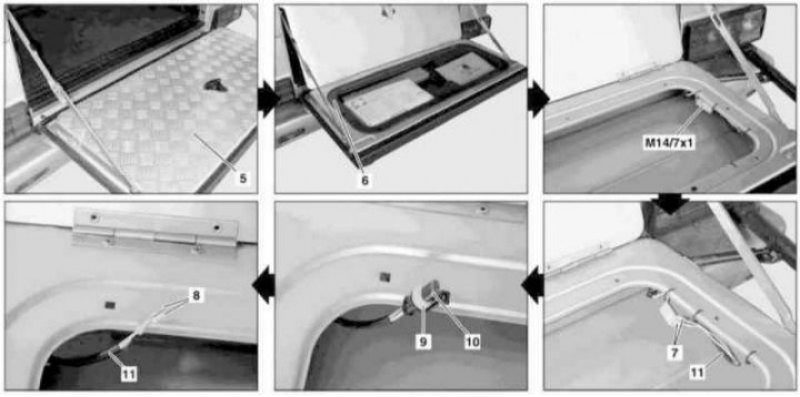

1. Разверните в сторону держатель запасного колеса.

2. Откройте откидной борт (2).

3. Откройте крышку (5), отпустите фиксаторы и извлеките вкладыш (6) инструментального отсека.

4. Рассоедините разъем (М14/7x1) электромотора активатора единого замка.

5. При помощи стальной проволоки или узкой отвертки снимите с разъема терминалы (7).

6. Слева в раме откидного борта отсоедините терминал (8) от разъема (9) контактного датчика-выключателя, - вновь воспользуйтесь проволокой или узкой отверткой, предварительно сняв пластмассовый защитный колпачок (10) и разблокируйте фиксатор.

7. Высвободите из борта (2) оба жгута электропроводки (11).

8. Закройте крышку (5) инструментального отсека.

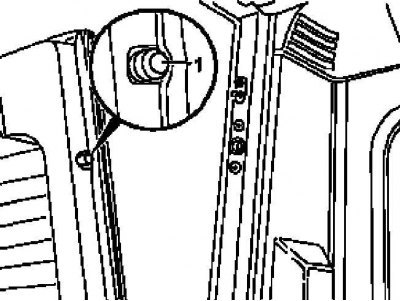

9. Выверните винты (1) крепления ограничителей хода открывания борта, - винты подлежат замене в обязательном порядке.

10. Закройте борт, - постарайтесь не защемить электропроводку (11).

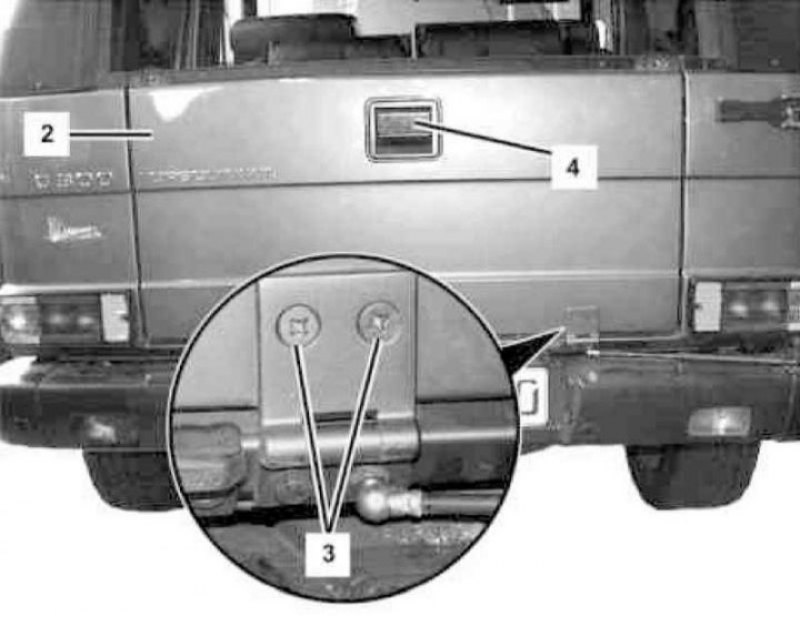

11. Выверните петельные винты (3), затем откройте борт (2) и снимите его с автомобиля, - воспользуйтесь помощью ассистента.

12. Установка производится в обратном порядке, - с целью облегчения заправки электропроводки смажьте проходные втулки мыльным раствором.

13. В заключение произведите регулировку борта (см. ниже)

Регулировка

[Статья перепечатана с ресурса: www.autoinstruction.ru]

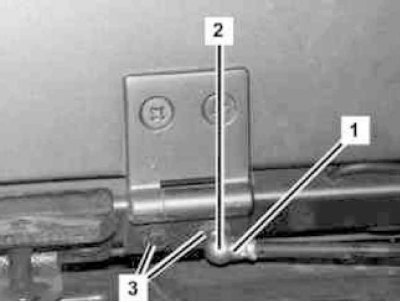

1. Отпустите держатель (1) кронштейна запаски и снимите его с шаровой головки (2).

2. Ослабьте петельные болты (3).

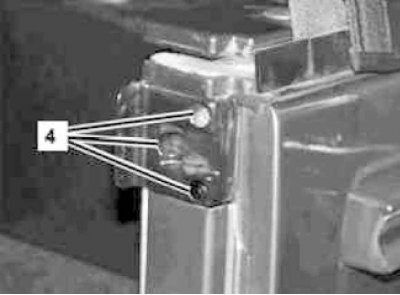

3. Откиньте борт и ослабьте винты запорного клина (4).

4. Затяните болты (3) и (4) настолько, чтобы оставалась возможность корректировки положения фиксируемых ими компонентов путем подстукивания молотком.

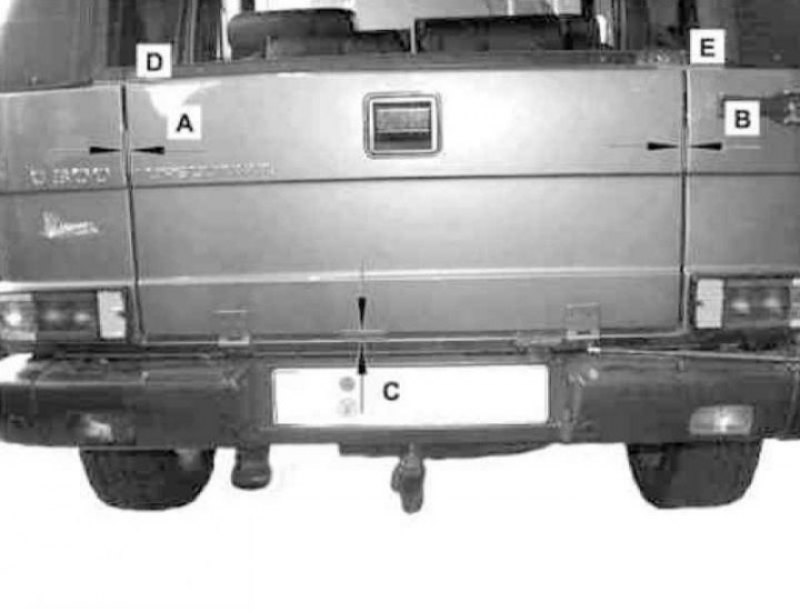

5. Закройте борт и удостоверьтесь в одинаковости зазоров (А, В и С) его посадки в кузовном проеме. Также убедитесь, что верхний край борта (D и Е) закрывается заподлицо с окружающими кузовными панелями.

6. В случае необходимости подкорректируйте посадку петель и запорного клина.

7. В заключение не забудьте затянуть крепежные болты.
