Передние двери
На примере водительской двери
Детали установки панели внутренней обивки передней двери (1 из 2): 1 - Обивочная панель; 2 - Заглушки; 3 - Рукоятка; 4 - Внутренняя ручка двери; 5 - Карман; 6, 7 - Крепежные винты; 8 - Отделочная панель; 9 - Болты; 10 - Направляющая войлочная вставка

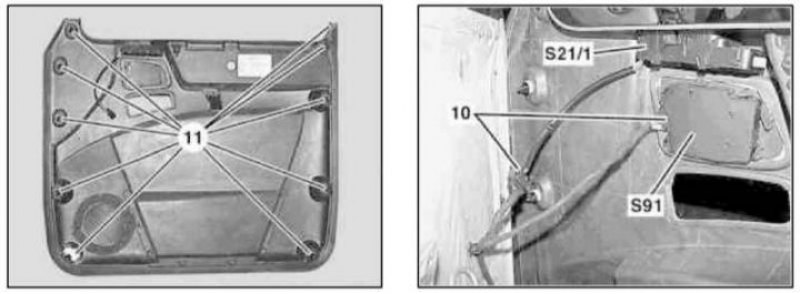

Детали установки панели внутренней обивки передней двери (2 из 2): 10 - Разъемы; 11 - Фиксаторы; S21/1 - Группа переключателей управления стеклоподъемниками на водительской двери; S91 - Группа переключателей электропривода сиденья (с памятью установок)
1. Снимите внутреннюю ручку двери (см. Раздел Снятие и установка внутренних дверных ручек).
2. 3 На моделях 463.246/249 отверните стопорную рукоятку (А).
3. Удалите заглушки (2) и выверните винты (7) крепления дверной рукоятки (3).
4. При помощи подходящего клина отделите обивочную панель (1) от дверной рамы в местах расположения фиксаторов (8), оцените состояние высвобожденных фиксаторов, сломанные элементы замените.
5. Рассоедините электрические разъемы (10) групп переключателей управления функционированием электроприводами стеклоподъемников (S21/1) и сиденья (S91).
6. Оцените состояние изоляционной пленочной накладки, в случае необходимости замените последнюю.
Задние двери
На примере моделей с колесной базой 2850 мм
Детали установки панели внутренней обивки задней двери (1 из 3): 1 - Обивочная панель; 2 - Заглушки; 3 - Рукоятка; 4 - Внутренняя ручка двери; 5 - Крепежные винты

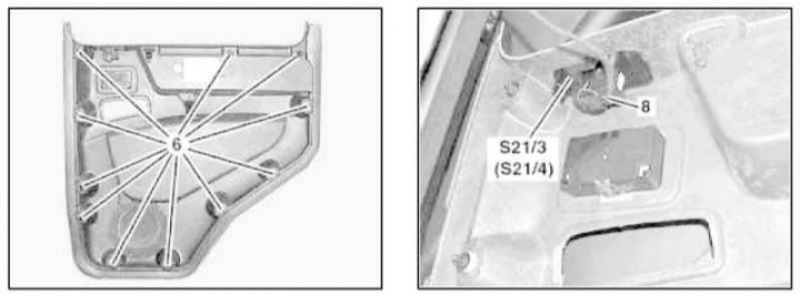

Детали установки панели внутренней обивки задней двери (2 из 3): 6 - Фиксаторы; 8 - Разъем; S21/3 - Группа переключателей управления стеклоподъемником левой двери; S21/4 - Группа переключателей управления стеклоподъемником правой двери

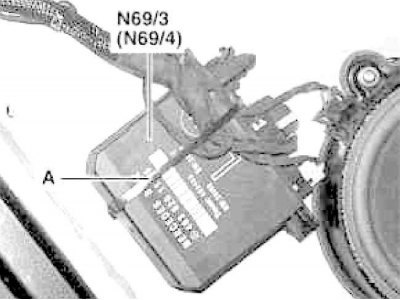

Детали установки панели внутренней обивки задней двери (3 из 3): А - Обвязка; N69/3 - Модуль управления левой двери; N69/4 - Модуль управления правой двери
Порядок выполнения процедуры аналогичен описанному выше для передних дверей. Не забудьте при сборке зафиксировать электропроводку модуля управления (N69/3 или N69/4) обвязкой (А).
Источник статьи размещён на портале: autoinstruction.ru
Дверь задка
Детали установки панелей обивки двери задка: 1, 8 - Винты; 2 - Рукоятка; 3 - Крышка; 4 - Нижняя секция обивочной панели; 5 - Кнопка единого замка; 6 - Верхняя секция обивочной панели; 7 - Панели отделки окна

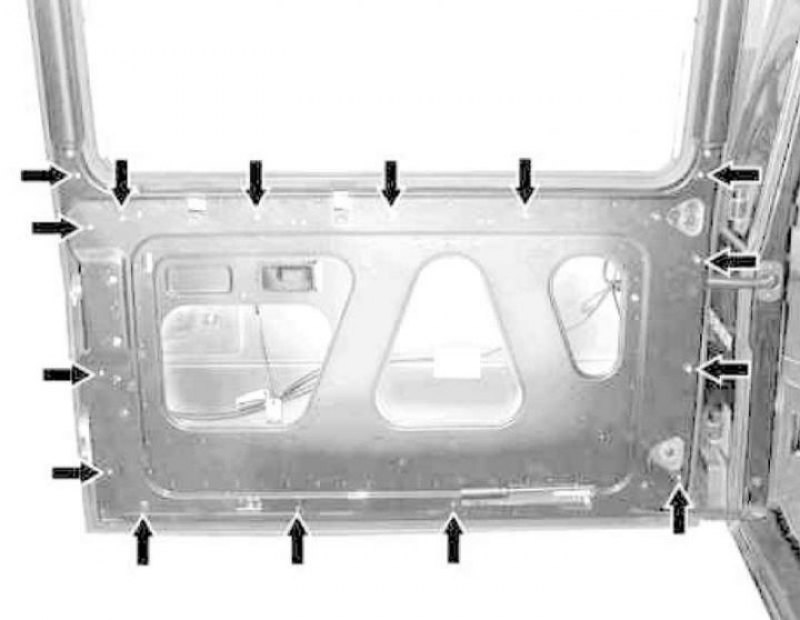

Схема расположения фиксаторов крепления обивочной панели
1. На моделях соответствующей комплектации выверните винты (1) крепления нижней секции (4) обивочной панели.
2. Демонтируйте заглушки и выверните винты (8) крепления дверной рукоятки (2).
3. Слегка отжав обивку в направлении замка, снимите крышку (3) внутренней ручки двери.
4. Поддевая клином в местах расположения фиксаторов (стрелки), отделите обивочную панель (4) от дверной рамы, утопите кнопку (5) единого замка, затем подайте панель вверх и окончательно снимите.
5. Отпустите центральные фиксаторы крепления верхней секции (6) обивочной панели.
6. Отверните левую и правую отделочные панели окна (7).
7. Оцените состояние изоляционной пленочной накладки, в случае необходимости замените последнюю.
8. Установка производится в обратном порядке, - поврежденные в ходе отпускания фиксаторы подлежат замене в обязательном порядке.
