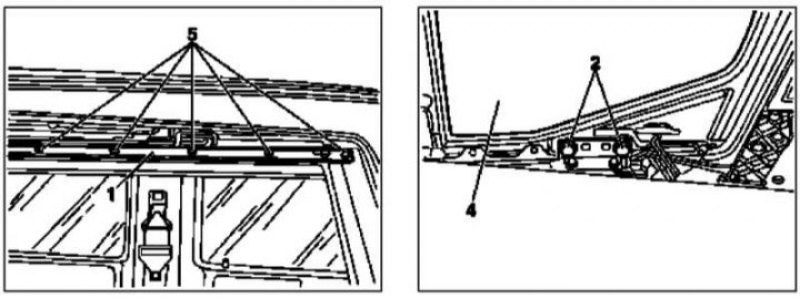

Детали установки крышки верхнего люка (1 из 2): 1 - Боковой полоз; 2 - Крепежные гайки; 4 - Крышка люка; 5 - Крепежные винты

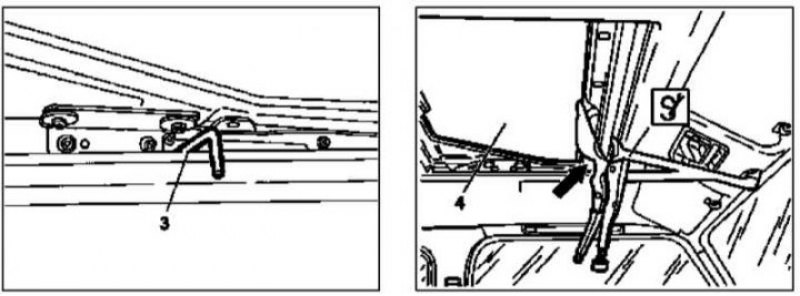

Детали установки крышки верхнего люка (2 из 2): 3 - Центрирующий стержень; 4 - Крышка люка; Стрелка - Обжимные щипцы
Снятие
Конструкция центрирующего стержня верхнего люка
1. Снимите внутреннее зеркало заднего вида (см. Часть Оборудование салона).
2. Снимите внутреннюю обивку крышки (см. Раздел Снятие и установка панели обивки крышки верхнего люка).
3. Полностью откройте люк.
4. Выверните крепежные винты (5) и снимите левый и правый направляющие полозья (1).
5. Закройте люк.
6. Отдайте крепежные гайки (2) слева и справа на крышке (4) люка.
7. Подав вверх, снимите крышку (4).
8. Заправьте в центровочные отверстия левый и правый центрирующие стержни (3).
Информация доступна на портале Autoinstruction.ru
Установка
1. Смажьте специальной пастой (001 981 14 51) левый и правый скользящие захваты.
2. Через верх заправьте крышку (4) в проем люка.
3. Наверните, но пока не затягивайте, крепежные гайки (2) слева и справа.
4. Обожмите крышку (4) при помощи специальных щипцов (стрелка).
5. Затяните гайки (2) и снимите щипцы (стрелка).
6. Полностью откройте люк.
7. Специальной пастой (001 981 14 51) смажьте направляющие полозья (1) и приверните их на свои штатные, не затягивая пока окончательно крепежные винты (5).
8. Извлеките левый и правый центрирующие стержни (3) и отрегулируйте положение крышки в проеме.
Примечание. Выполнение регулировки крышки лучше поручить специалистам автосервиса.
9. Окончательно затяните крепежные винты (5) и установите на место внутреннюю обивку крышки (см. Раздел Снятие и установка панели обивки крышки верхнего люка).
10. Установите зеркало заднего вида (см. Часть Оборудование салона) и проверьте исправность функционирования привода верхнего люка.
