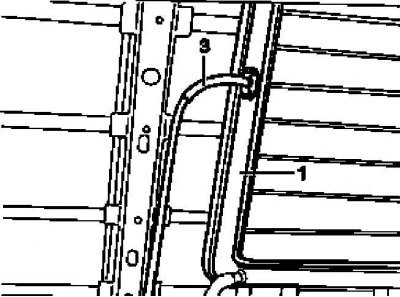

Детали установки рамы верхнего люка (1 из 3): 1 - Рама; 3 - Направляющая трубка

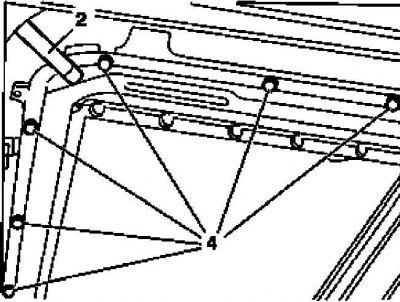

Детали установки рамы верхнего люка (2 из 3): 2 - Дренажный шланг; 4 - Болты

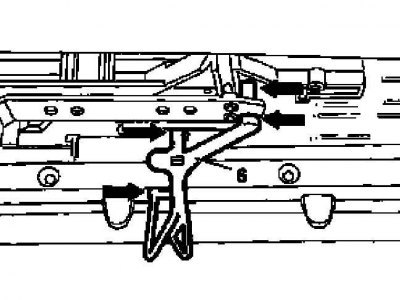

Детали установки рамы верхнего люка (3 из 3): 6 - Кондукторы
Снятие
1. Снимите крышку люка (см. Раздел Снятие и установка крышки верхнего люка).
2. Снимите приводной трос (см. Раздел Снятие и установка троса привода верхнего люка).
3. Снимите потолочную обивку (см. Часть Оборудование салона).
4. Отболтите направляющую трубку (3) от рамы (1) люка.
5. Отсоедините дренажные шланги (2), установленные в каждом из углов рамы.
6. Выверните крепежные болты (4) и снимите раму (1).
Установка
1. Установите в боковые направляющие и в канавки откидной скобы (стрелки) слева и справа кондукторы (6).
Примечание. Кондукторы следует снимать только после установки крышки люка.
Материал опубликован ранее на [www.Autoinstruction.ru]
2. Заправьте раму (1) на свое штатное место, позаботившись о надежности герметизации посадочного зазора.
3. Вверните и затяните крепежные болты (4), затем позаботьтесь о правильности подсоединения дренажных шлангов (2) и направляющей трубки (3).
4. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов, - не забудьте после установки крышки снять кондукторы (6).
