Правая крышка
Детали установки правой нижней крышки панели приборов: 1, 3 - Болты; 2 - Накладка; 4 - Крышка
1. Выверните крепежные болты (1) и снимите накладку (2), потянув ее вниз в указанном стрелкой направлении.
2. Выверните болты (3) и снимите крышку (4).
3. На моделях соответствующей комплектации (код Е2) отсоедините электропроводку от правого переднего громкоговорителя системы аварийного вызова TELE AID.
4. Установка производится в обратном порядке, - проследите за правильностью посадки крышки (4) относительно воздуховода систем вентиляции/отопления салона.
Левая крышка

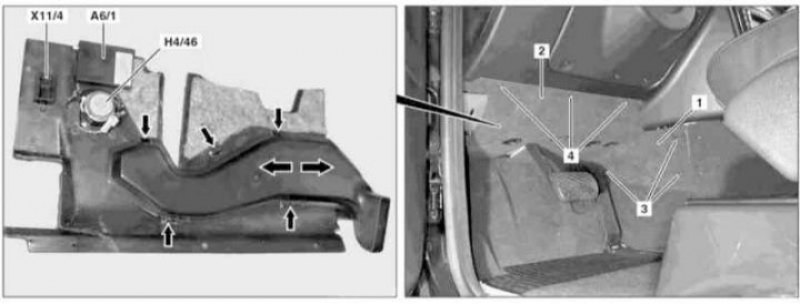

Детали установки левой нижней крышки панели приборов: 1 - Панель отделки туннельной секции; 2 - Крышка; 3, 4 - Болты; А6/1 - Ресивер дополнительного отопителя (STH); Н4/46 - Левый передний громкоговоритель системы TELE AID; Х11/4 - Диагностический разъем DLC
[Информация размещена на интернет-сайте: www.Autoinstruction.ru]
1. На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
2. Отсоедините отрицательный провод от батареи.
3. Выверните крепежные болты (3) и снимите правую боковую панель (1) отделки водительского ножного колодца.
4. Выверните болты (4) и опустите левую нижнюю крышку (2) панели приборов.
5. Разблокируйте и рассоедините диагностический разъем DLC (Х11/4), при соответствующей комплектации отсоедините электропроводку от ресивера дополнительного отопителя STH (А6/1) (код Н12) и правого переднего громкоговорителя системы аварийного вызова TELE AID (Н4/46) (код Е2).
6. Опустив еще ниже с поворотом, снимите крышку (2).
7. Установка производится в обратном порядке, - проследите за правильностью посадки в направляющих и надежности защелкивания в фиксаторах воздуховода систем вентиляции/отопления салона.
8. На моделях соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
9. В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя).
