Детали установки левой нежней секции отделки панели приборов: 2 - Облицовочная накладка; 4 - Направляющий штифт; 5 - Крепежные винты; N73 - Модуль EIS/EZS
1. На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
2. Переведите регулируемую рулевую колонку в крайнее верхнее положение.
3. Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.

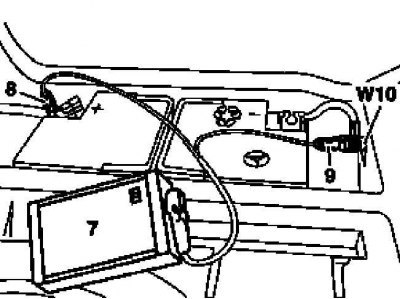

7 - Вспомогательный аккумулятор; 8 - Клемма положительного провода модуля; 9 - Клемма отрицательного провода модуля; W10 - Заземление батареи
Статья опубликована первоначально здесь Autoinstruction
4. При помощи подходящего клина отпустите четыре фиксатора и снимите облицовочную накладку (2).
5. Поверните в положение «0», затем снимите рукоятку регулятора положения фар (кроме моделей 463.246/249).
6. Выверните крепежные винты (5).
7. Потянув вверх с поворотом снимите с направляющих штифтов (4) нижнюю секцию отделки панели приборов.
8. Снимите и, не отсоединяя электропроводку, отложите в сторону модуль переключателя корректировки положения фар (кроме моделей 463.246/249).
9. При помощи специальной насадки (210 589 00 07 00) снимите модуль EIS/EZS (N73).
10. Подав в указанном стрелкой направлении, снимите нижнюю секцию отделки панели приборов.
11. Установка производится в обратном порядке, - при соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
12. В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя).
