Модели выпуска по 30.11.00

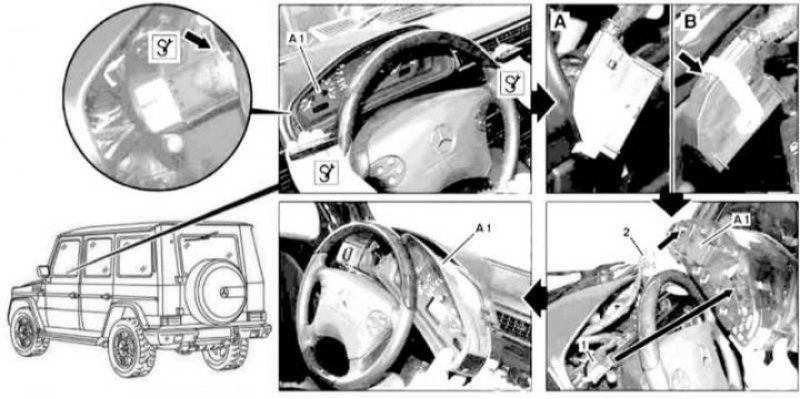

Детали установки комбинации приборов (модели выпуска по 30.11.00): 1, 2 - Разъем электропроводки; А - Разъем рассоединен; В - Разъем подсоединен; А1 - Комбинация приборов
1. Отсоедините отрицательный провод от батареи.
2. Пропустите съемочный крюк в зазор между панелью приборов и комбинацией (А1), - постарайтесь не повредить пластмассу.
3. Отпустите и рассоедините разъемы электропроводки (1 и 2).
4. Высвободите комбинацию (А1) из панели.
5. Установка производится в обратном порядке.
Модели выпуска с 01.12.00

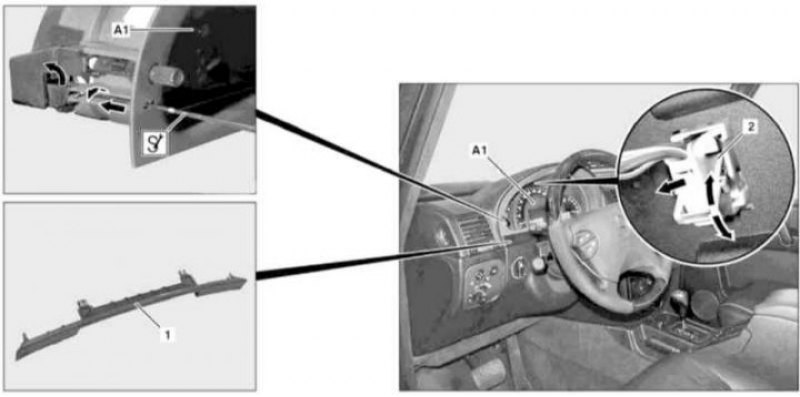

Детали установки комбинации приборов (модели выпуска с 01.12.00): 1 - Облицовочная накладка; 2 - Разъем электропроводки; А1 - Комбинация приборов
1. На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
2. Переведите регулируемую рулевую колонку в крайнее нижнее положение и до упора выдвиньте на себя рулевое колесо.
3. Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.

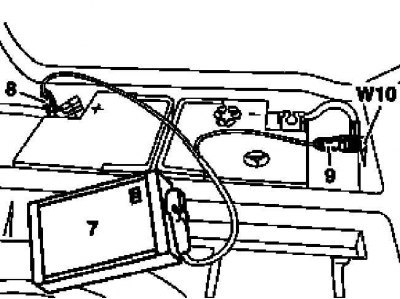

7 - Вспомогательный аккумулятор; 8 - Клемма положительного провода модуля; 9 - Клемма отрицательного провода модуля; W10 - Заземление батареи
4. Поддевая подходящим клином, отпустите четыре фиксатора и снимите облицовочную накладку (1).
5. Пропустите съемочные крюки в комбинации приборов (А1), разверните их загнутыми концами наружу, до упора протолкните внутрь и зафиксируйте в направляющих, слегка отжав наружу.
6. Разверните крюки вниз на 90° и, потянув, высвободите комбинацию (А1) из панели приборов.
7. Рассоедините разъем (2) и окончательно снимите комбинацию приборов (1).
8. Установка производится в обратном порядке, - при соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
9. В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя).
