Детали установки салонного зеркала заднего вида: 1 - Разъем электропроводки; 2 - Станина; 3 - Электропроводка датчика; 4 - Выборка; 5 - Зеркало
1. Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.

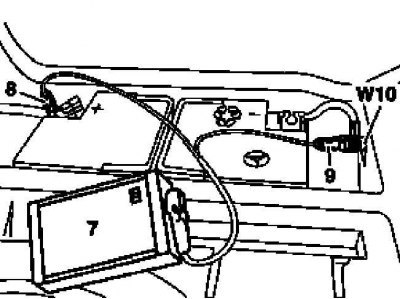

7 - Вспомогательный аккумулятор; 8 - Клемма положительного провода модуля; 9 - Клемма отрицательного провода модуля; W10 - Заземление батареи
2. Снимите панель переключателей потолочной консоли (см. Главу Бортовое электрооборудование).
3. Преодолевая сопротивление пружины в станине (2), отожмите вниз одну из сторон сборки зеркала (5), окончательно отделите сборку и рассоедините разъем (1) электропроводки.
4. Установка производится в обратном порядке, - проследите за правильностью попадания электропроводки (3) датчика в выборку (4).
5. В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя).
