Замена стекла передней двери
1. Снимите наружный защитный молдинг окна и отрегулируйте положение стекла двери.
2. На моделях с боковой подушкой безопасности снимите ее.
3. Выньте стекло движением назад/вверх, выводя его с наружной стороны рамы
Регулировка стекла передней двери
1. Снимите отделку двери (см. Раздел Снятие и установка отделки и звукоизоляции передней двери).
2. На моделях с боковой подушкой безопасности снимите ее.

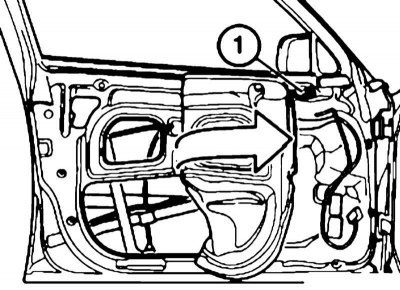

3. Отсоедините задний край звукоизоляции, чтобы стали доступны нижние винты, и зафиксируйте экран липкой лентой (1).
4. Подсоедините переключатель стеклоподъемников к разъему жгута электропроводки в двери и отпустите стекло передней двери.

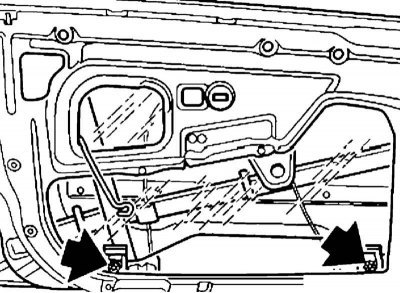

5. Ослабьте винты и поднимите стекло до образования щели 10 мм от кромки двери. Отсоедините переключатель стеклоподъемников.
6. При установке отрегулируйте положение стекла в продольном направлении и по высоте (параллельность). Для этого сдвиньте стекло в ослабленных зажимных колодках в продольном направлении, затем приподнимите заднюю зажимную колодку (при этом стекло должно утопать в зажимных колодках) и затяните сначала винт задней, а затем – передней колодки.

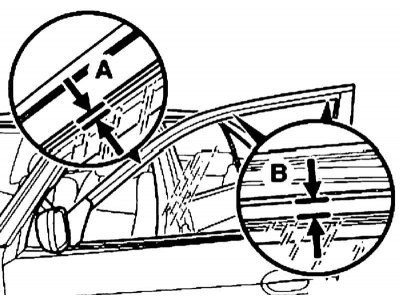

7. Отрегулируйте величину зазора (A) и (B) между кромкой (передней и верхней) стекла и накладкой оконной рамы. (A) = 5.4 мм, а (B) = 10 мм.
Замена стекла задней двери
1. Снимите звукоизоляцию задней двери.
2. Вытяните наружное нижнее уплотнение и боковые резиновые направляющие стекла.

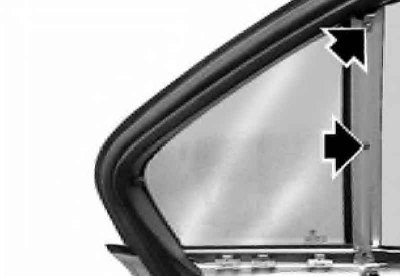

3. Выверите винты и снимите накладку.

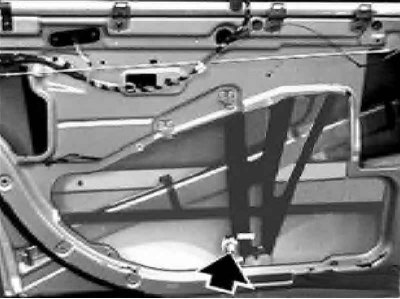

4. Выверните винт и поднимите стекло двери вверх.
5. Наклоните стекло двери и выньте его движением вверх, потянув задний край вперед/наружу.
