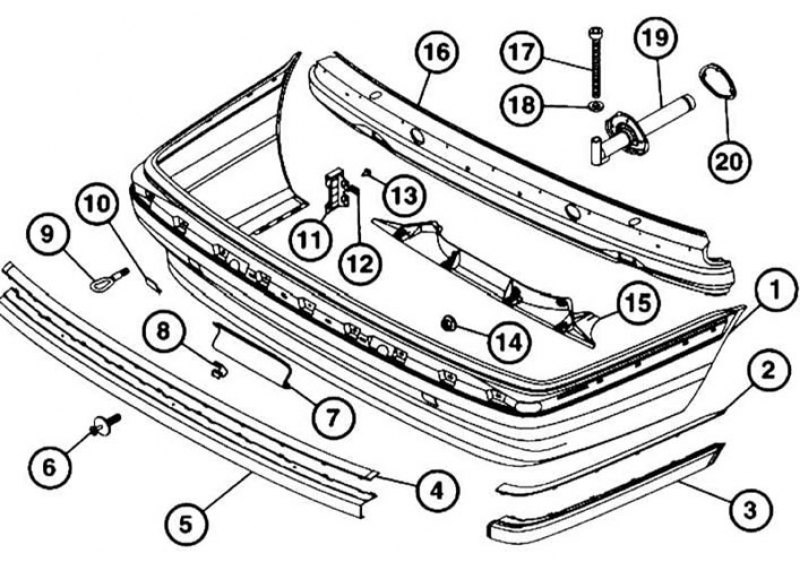

Компоненты сборки переднего бампера: 1 - Накладка бампера; 2 - Хромированная декоративная боковая планка; 3 - Боковая накладка бампера; 4 - Хромированная декоративная центральная планка; 5 - Центральная накладка бампера; 6 - Заклепка с распорной втулкой; 7 - Скоба (буксировочное устройство); 8 - Крышка (буксировочное устройство); 9 - Буксировочная проушина; 10 - Крышка буксировочной проушины; 11 - Кронштейн; 12 - Шайба самореза; 13 - Саморез с шестигранной головкой; 14 - Шайба самореза; 15 - Направляющая; 16 - Опорная балка; 17 - Болт с цилиндрической головкой; 18 - Шайба; 19 - Ударный демпфер; 20 - Уплотнительная прокладка
1. Снимите центральную накладку заднего бампера, отжав ее от фиксаторов пластиковым клином.

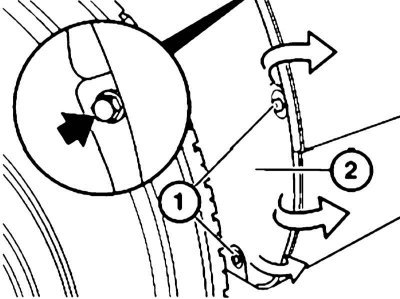

2. Выверните болт крепления и распорные болты (1) с левой и правой стороны и снимите боковые фартуки (2) колесных арок.
Перейдите к источнику по ссылке www.Autoinstruction.ru

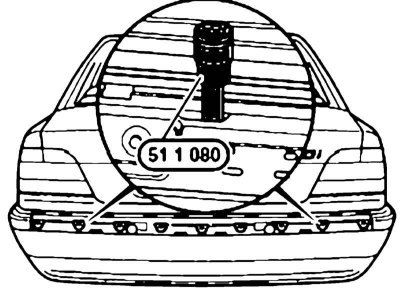

3. Выверните болты с левой и правой стороны при помощи специального приспособления № 51 1 080.

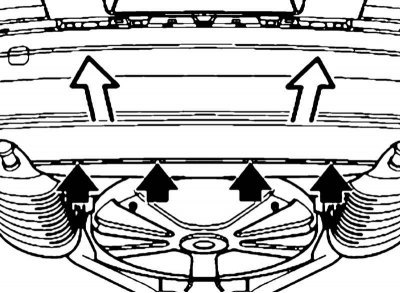

4. Разожмите фиксаторы и отсоедините бампер от направляющей снизу.
5. Оттяните бампер немного назад и извлеките болт с цилиндрической головкой через отверстие (2) с помощью магнитного стержня движением вбок и вверх.
Если извлечь болт с цилиндрической головкой через отверстие (2) не представляется возможным, при необходимости, можно сделать в невидимом месте перемычки (1) небольшой вырез.
6. Потяните бампер на себя и снимите его.
7. При замене бампера переставьте со старого бампера на новый декоративные элементы и опорную балку.
Центральную и боковые накладки можно заменить без снятия бампера, – отожмите их от фиксаторов при помощи пластикового клина.
8. Установка производится в обратном порядке.
