Снятие
Поднимите и закрепите автомобиль.

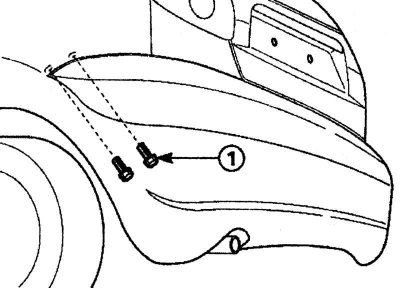

Рис. 10.59. Расположение болтов (1) под облицовкой заднего бампера
Отверните болты 1 (рис. 10.59) под облицовкой заднего бампера.

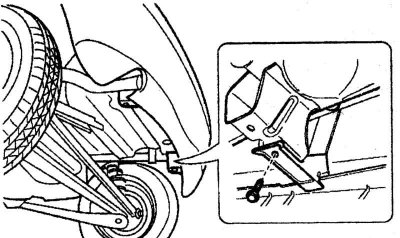

Рис. 10.60. Расположение болтов крепления облицовки к кронштейну заднего бампера
Отверните болты крепления облицовки к кронштейну заднего бампера (рис. 10.60).
Опустите автомобиль.
Снимите облицовку заднего бампера в следующем порядке:

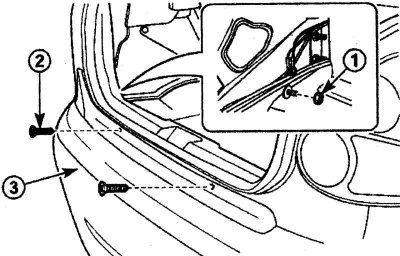

Рис. 10.61. Крепление облицовки заднего бампера: 1 - гайки; 2 - болты; 3 - облицовка заднего бампера
- из багажного отсека отверните гайки 1 (рис. 10.61);
- отверните винты 2;
- снимите облицовку 3 заднего бампера.
Установка
Установите облицовку заднего бампера в следующем порядке:
- из багажного отсека вверните верхние гайки 1 (см. рис. 10.61);
- вверните верхние винты 2 облицовки 3.
Поднимите и закрепите автомобиль.
Вверните нижние болты 1 (см. рис. 10.59) под облицовкой заднего бампера.
Опустите автомобиль.
