Внимание: Не брать лампу за стекло голыми пальцами. Отпечатки пальцев, благодаря выделяемому лампой теплу, с поверхности стекла испаряются, а затем оседают на поверхности рефлектора, уменьшая его отражательную способность. Лампу накаливания заменять только лампой аналогичного исполнения. Случайно возникшие от прикасания пятна удалить чистым, без ворса, платком, смоченным алкоголем или спиртом.
Выключить выключатель соответствующей лампы или отсоединить провод массы от аккумулятора.
Открыть капот двигателя.
Лампа Н4 основной фары

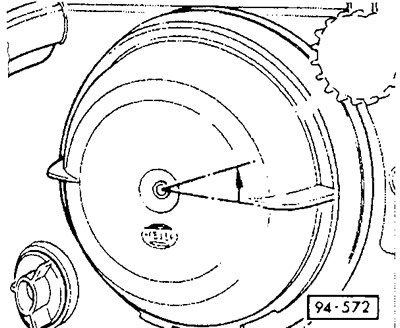

С обратной стороны корпуса фары крышку повернуть в направлении стрелки и снять.

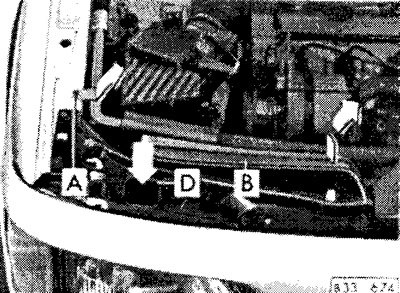

Внимание: Для замены правой лампы у автомобилей с системой кондиционирования предварительно вывернуть винт -А-.
Приподнять трубопровод системы кондиционирования, потянуть вверх и снять направляющий кожух для воздуха -В-.
Отсоединить многоконтактный штекер.

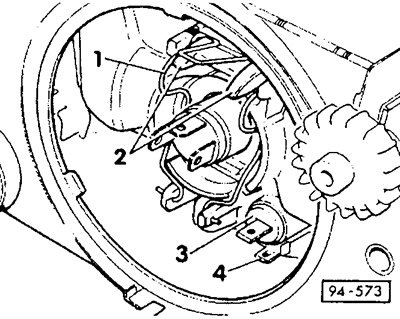

Нажать проволочный стопор -1- через фиксирующие выступы -2- и отвести вниз.
Вынуть дефектную лампу.
Если требуется, вытащить из рефлектора патрон лампы стояночного фонаря -3-, предварительно отсоединив штекер. Дополнительно изображенная деталь: 4 — разъем массы у рефлектора.
Для облегчения замены лампы можно смотреть через отверстие в балке замка.

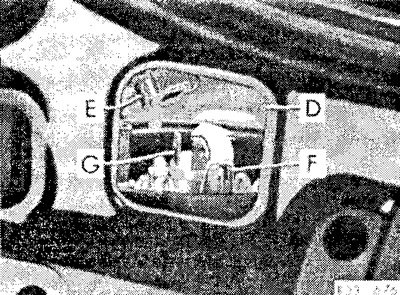

Лампа основной фары. D — смотровое отверстие, Е — многоконтактный щтекер, F — проволочный стопор, G —- лампа.

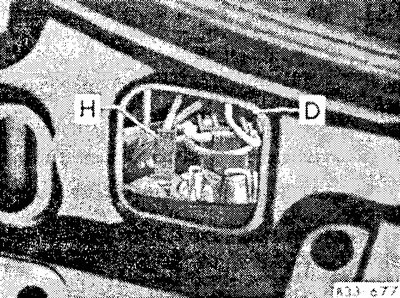

Лампа стояночного фонаря: D — смотровое отверстие, Н — штекер лампы стояночного фонаря.
Лампу стояночного фонаря вжать в патрон, повернуть влево и вытащить.
Вжать в патрон новую лампу стояночного фонаря, повернуть вправо и зафиксировать
Вставить патрон в рефлектор.
Новую лампу накаливания основной фары вставить так, чтобы выступы на тарелке лампы вошли в соответствующие пазы рефлектора. При этом центральный из грех штырей на цоколе лампы должен быть вверху.
Зафиксировать лампу проволочным стопором.
Подсоединить многоконтактный штекер и штекер лампы стояночного фонаря.

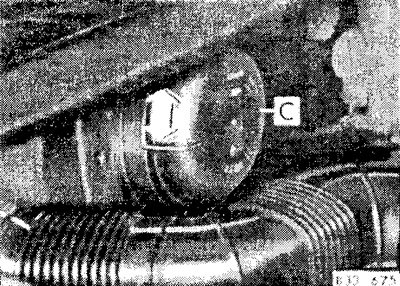

Приставить пластмассовую крышку -С- с задней стороны фары, повернуть вправо и зафиксировать. Надпись «oben» («верх») на крышке должна быть обращена к верху.
Если был снят, вставить направляющий кожух для воздуха и привернуть трубопровод системы кондиционирования.
Проверить регулировку основной фары.
Передний фонарь указателя поворота
Лампа может заменяться без снятия фонаря указателя поворота.

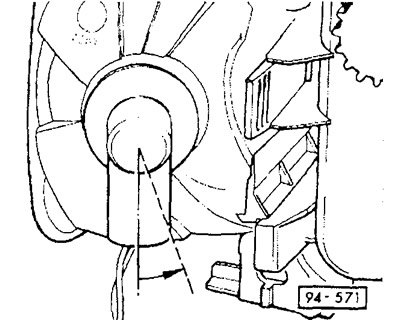

Повернуть патрон лампы влево и вынуть.
Лампу легко вжать в патрон, повернуть влево и вынуть из патрона.
Вставить новую лампу, легко вжать в патрон и повернуть вправо.

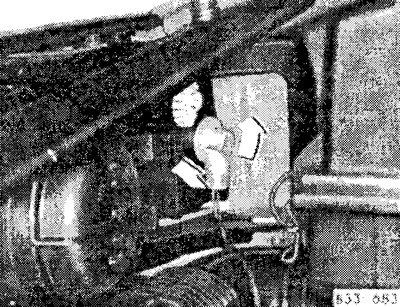

Зафиксировать патрон в корпусе указателя, повернув его до упора вправо.
Проверить работу новой пампы, предварительно подсоединив провод массы аккумулятора.
Закрыть капот двигателя.
Лампа противотуманной фары

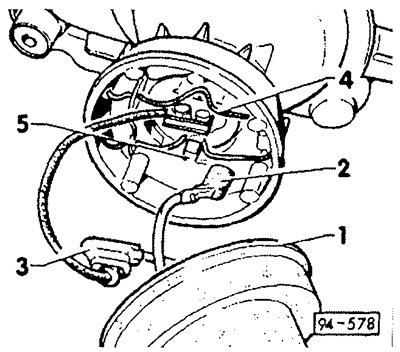

Снять с корпуса крышку -1-.
Разъединить штекерный разъем массы -2- и штекерный разъем -3-.
Отцепить пружинный стопор -4- и отвести его в сторону.
Лампу вместе с патроном вытащить из корпуса.
Новую лампу вставить так, чтобы выемка на патроне совпадала с перемычкой -5- корпуса.
Внимание: Не прикасаться к стеклу лампы пальцами.
Поджать проволочный стопор и закрепить его в пазах держателя.
Провод лампы вставить в соединитель проводов.
Подсоединить электрические провода.
Установить заднюю крышку.
