- 1 — ручка двери
У автомобилей с управлением дополнительным комфортом (системой центрального запирания, электрическими стеклоподъемниками) должны предварительно сниматься облицовка и разъединяться штекерный разъем. Свободный ход ручки двери уменьшается поворачиванием компенсационного элемента.
- 2 — цилиндр замка
Цилиндр замка с вставленным ключом повернуть на 180° и вынуть из ручки двери. Перед установкой цилиндр замка обработать смазкой VW-G-000400.
- 3 — уплотнительное кольцо
- 4 — пружина
- 5 — защелка
- 6 — стопорное кольцо
- 7 — подкладка
Для снятия повернуть на 90°
- 8 — скоба
- 9 — компенсационный элемент
Путем поворачивания элемента уменьшается свободный ход ручки двери. Зазор между компенсационным элементом и приводным рычагом замка двери составляет 0-2 мм. Регулировка выполняется при снятой ручке двери или изнутри двери при снятой внутренней облицовке.
- 10 — винт, 7 Нм
- 11 — фиксатор
Фиксатор привернут.
- 12 — штанга фиксатора
- 13 — замок двери
- 14 — запирающий палец, 50 Нм
- 15 — тарельчатая пружина
Устанавливать так, чтобы выступающая. часть была обращена наружу. 8 противном случае может быть повреждено лаковое покрытие.
- 16 — пластмассовая шайба
- 17 — винт с полупотайной головкой, 20 Нм
- 18 — тяга
Навешивать на внутренний привод замка двери снизу вверх.
- 19 — зажим
- 20 — внутренний привод замка двери
Снятие
Закрыть окно двери.
Вывернуть винты крепления замка двери.

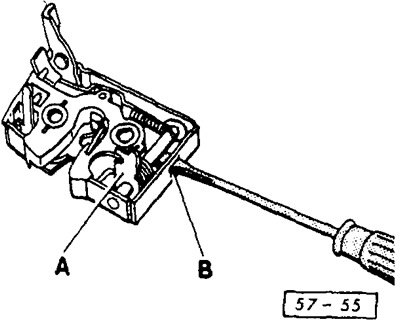

Замок двери немного оттянуть и с помощью отвертки -В- застопорить снизу приводной рычаг -А-.
[Оригинал опубликован на веб-сайте: autoinstruction.ru]
Внимание: У автомобилей с системой центрального запирания на замке имеется только маленькое отверстие, через которое вместо отвертки нужно ввести в замок штифт диаметром 3 мм. У задних дверей, кроме этого, выемка закрыта выключателем системы пассивной безопасности для детей, здесь отвертку нужно ввести сбоку.
Снять с замка стопорную втулку.
Замок двери наклонить наружу и вытащить.
Установка
Рычаг привода замка двери повернуть на 90° (1/4 оборота) и через монтажное отверстие застопорить отверткой.
Проверить свободный ход ручки двери. Предписанное значение свободного хода составляет 0-2 мм. При необходимости свободный ход ручки двери уменьшить поворачиванием компенсационного элемента.
Замок с уплотнением вставить в стопорную втулку и привернуть моментом 20 Нм.
