- 1 — дверь
- 2 — шарнир двери
Шарнир к двери привернут, вставлен в стойку В и застопорен потайным винтом.
- 3 — болт, 55 Нм
- 4 — крышка фиксатора двери
Самоклеящаяся, приклеивается к стойке В.
- 5 — скоба
- 6 — стопорная гайка, 6,5 Нм
- 7 — фиксатор двери
- 8 — винт, 7 Нм
- 9 — оболочка
- 10 — стеклоподъемник
- 11 — винт, 7 Нм
- 12 — внутреннее уплотнение шахты оконного стекла
Насажено на закраину.
- 13 — наружное уплотнение шахты оконного стекла
Насажено на закраину.
- 14 — направляющая оконного стекла
Снимается с рамы двери вверх.
- 15 — оконное стекло
- 16 — внутренняя направляющая оконного стекла
- 17 — наружная направляющая оконного стекла
Пристегнута к раме двери, при демонтаже повреждается.
- 18 — крышка
Снятие

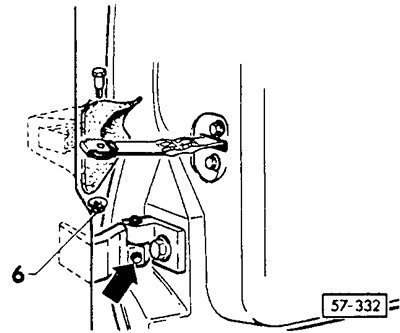

Отвернуть гайку -6- и вытащить палец.
Вывернуть потайной винт (стрелка) из верхнего и нижнего шарниров.
Поднять дверь вверх из уголков шарниров.
Установка
Вставить сверху дверь и застопорить новыми потайными винтами. Если применяются винты, бывшие в употреблении, то предварительно очистить резьбу проволочной щеткой и обработать средством против отворачивания VW AMV 19700(301.
Гайку -6- затянуть моментом 7 Нм.
Регулировка
Регулировка необходима в случае, если устанавливается новая дверь.
При регулировке необходимо обязательно обеспечить одинаковые по всему периметру зазоры и параллельность по отношению к прилегающим деталям.
Для регулировки двери отпустить болты -3- и соответствующим образом выровнять дверь у шарнира в пределах увеличенных отверстий под болты.
Подогнать дверь к контуру кузова. При этом вдавленные пояски на двери должны совпасть с вдавленными поясками на крыле.
Для уменьшения шума ветра сдвинуть дверь внутрь или наружу так. чтобы ее поверхность совпадала с поверхностью передней двери. Допускается утопание задней двери внутрь по отношению к поверхности передней двери не более, чем на 1 мм.
Затянуть болты моментом 55 Нм.
В задней зоне дверь необходимо регулировать у запорного пальца. Для этого запорный палец отпустить настолько, чтобы его можно было перемещать с некоторым усилием. Дверь закрыть и выровнять. После этого дверь осторожно открыть и запорный палец затянуть.
