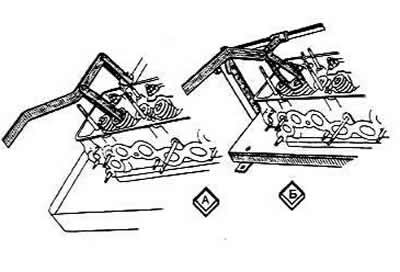

Приспособление переносное (А) и стационарное (Б) для монтажа и демонтажа клапанов двигателя
Одним из приспособлений сжать пружины клапана, снять освободившиеся сухари, пружины клапанов с тарелками и опорными шайбами. Повернуть головку цилиндров и вынуть с нижней стороны клапаны. Снять маслоотражательные колпачки с направляющих втулок. Установка клапанов производится в обратной последовательности.

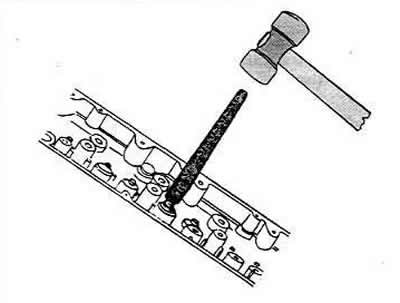

Оправка для установки маслоотражательных колпачков на направляющие втулки клапанов
Металлическая щетка, приводимая во вращение электрической дрелью — для удаления нагара из камер сгорания головки цилиндров и с поверхности выпускных клапанов.
Калибр для замера глубины камеры сгорания головки цилиндров
Эта операция выполняется так, как показано на рисунке в том случае, если в результате деформации головка подверглась шлифованию.
Приспособление для шлифования рабочих фасок седел клапанов
1. Шпиндель; 2. Шлифовальный круг; 3. Направляющий стержень

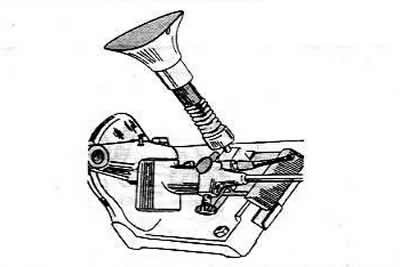

Приспособление для правки шлифовальных кругов

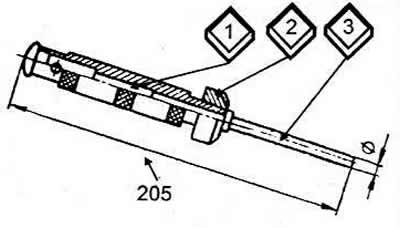

Приспособление для обработки рабочих фасок седел клапанов
1. Шпиндель; 2. Фрезы; 3. Направляющий стержень
(Текст предоставлен порталом: www.autoinstruction.ru)
Шлифовальный станок для шлифовки рабочих фасок клапанов
Для этого необходимо на шлифовальном станке установить клапан и зафиксировать подвижную опору так, чтобы получить необходимый угол фаски.
1. Клапаны; 2. Шлифовальный круг; 3. Рычаг

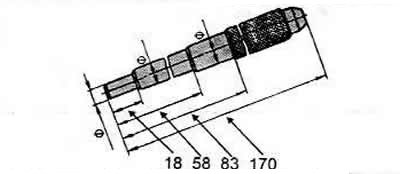

Оправка для выпрессовки направляющих втулок клапанов и оправки для запрессовки этих втулок

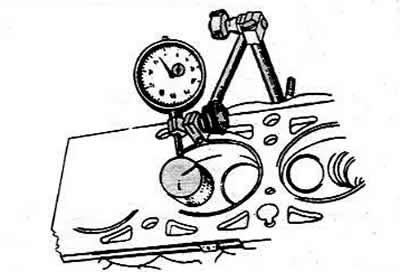

Зазор между направляющими втулками и стержнем клапана проверяется индикатором или измеряется диаметр стержня клапана и отверстие направляющей втулки.
Если при замене клапана невозможно обеспечить требуемый зазор, то необходимо заменить втулки клапанов оправками.

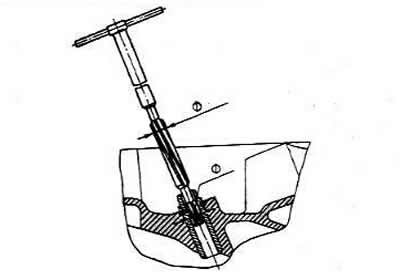

Комплект разверток для отверстий направляющих втулок клапанов
После запрессовки направляющих втулок необходимо довести их диаметры до номинальных размеров развертками впускных клапанов и выпускных клапанов.
Приспособления для испытания клапанов двигателя на герметичность
Для этого необходимо тщательно очистить седла и клапаны и установить головку блока цилиндров на подставку (3). Вставить клапаны в соответствующие направляющие втулки и закрыть отверстия свечей зажигания пробками (4). Установить прибор (2) в положение. указанное на рисунке. Сильно нажать на рычаг и нагнетать воздух резиновой грушей до тех пор. пока манометр не покажет давление 50 кПа. В течение 10 секунд не должно наблюдаться- падение давления. Если же давление падает, т.е. происходит утечка воздуха, то необходимо повторить шлифование рабочей фаски клапана и седла на головке цилиндров.

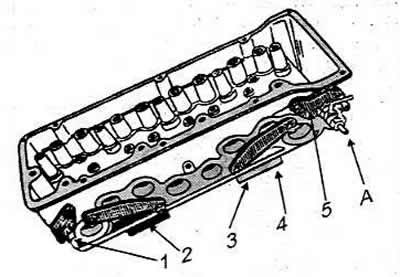

Приспособление для гидравлического испытания на герметичность рубашки охлаждения головки блока цилиндров
А. подвод воды; 1, 2, 3. Заглушки; 4. Плита; 5. Фланец со штуцером подвода воды
Для этого необходимо установить на головке детали, входящие в комплект приспособления, подключить к крану насос и подать им воду внутрь головки под давлением 0,5 МПа. В течение 2 минут утечки воды из головки блока не должно быть. При обнаружении трещин головку блока цилиндров необходимо заменить. Герметичность головки блока цилиндров можно проверить также и сжатым воздухом. Для этого вместо воды нужно подать сжатый воздух под давлением 0,15-0,2 МПа, опустить головку цилиндров в ванну с водой, нагретой до 60°-80°С, и прогреть ее в течение 5 минут. В течение 1-1,5 минут не должно наблюдаться травления воздуха из головки.
Динамометрический ключ — для технологически правильной затяжки крепежных соединений.

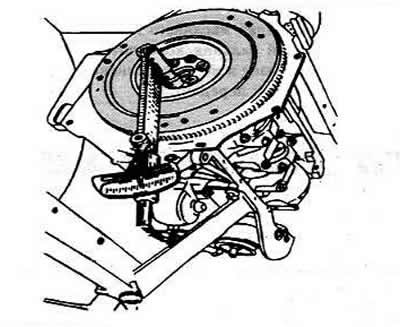

Затяжка болтов крепления маховика двигателя динамометрическим ключом показана на рисунке.
Щуп — для проверки зазора между рычагом привода клапана и кулачком распределительного вала.
Звуковой индикатор для определения такта сжатия в цилиндре двигателя
Чтобы установить на двигатель распределитель зажигания или проверить и установить момент зажигания при помощи контрольной лампочки, необходимо определить такт сжатия, в первом цилиндре. Для этого нужно вывернуть свечу первого цилиндра, закрыть отверстие для свечи бумажной пробкой или пробкой звукового индикатора, состоящего из деревянной пробки, резинового шланга и любого свистка, который можно изготовить самостоятельно, повернуть коленчатый вал пусковой рукояткой и по выталкиванию бумажной пробки из гнезда свечи или по звуку свистка определить такт сжатия в цилиндре.

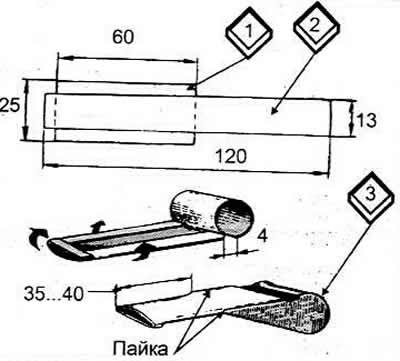

1, 2 Пластины; 3. Заглушка
