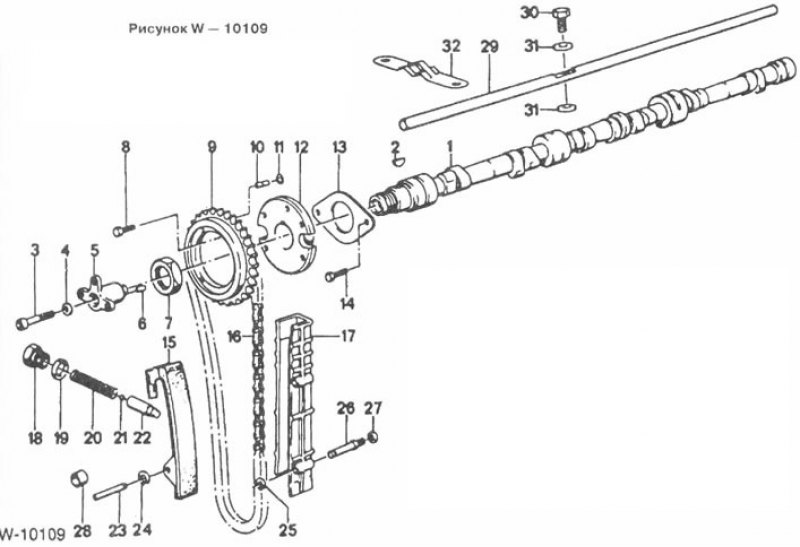

Газораспределительный механизм. Двигатель М30: 1. Распределительный вал; 2. Шпонка; 3. Болт; 4. Медное уплотнительное кольцо; 5. Переходник; 6. Цилиндрический штифт; 7. Гайка; 8. Болт; 9. Звездочка цепи; 10. Цилиндрический штифт; 11. Пружинная шайба; 12. Фланец; 13. Направляющая плата; 14. Болт; 15. Натяжная планка; 16. Приводная цепь; 17. Направляющая планка; 18. Заглушка; 19. Уплотнительное кольцо; 20. Нажимная пружина; 21. Шарик; 22. Поршень; 23. Опорный палец; 24. Стопорная шайба; 25. Стопорная шайба; 26. Опорный палец; 27. Прокладочная шайба; 28. Втулка; 29. Маслопровод; 30. Полый болт; 31. Уплотнительное кольцо; 32. Скоба
