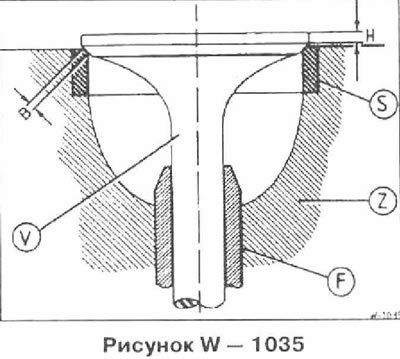

В - ширина седла клапана; F - направляющая втулка клапана; Н - высота края клапана; S - гильза седла клапана; V - клапан; Z - головка цилиндров
Клапаны со сниженной высотой Н края клапана подлежат замене. Минимальная толщина края на модели 520i выпуска до апреля 1990 г. (М20), 535i/535i:
- Выпускной клапан: Н = 2,0 мм;
- Впускной клапан: Н=1,3мм.

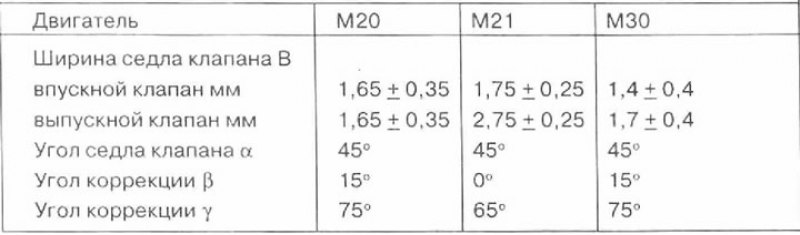

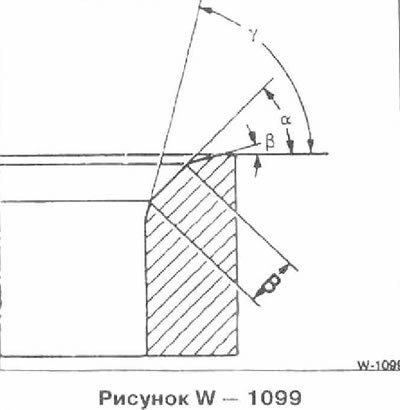

При обработке седла клапана обеспечивать заданную ширину седла клапана обработкой угла коррекции (См. таблицу 1).
