Саморегулирующие барабанные тормоза
Барабанные тормоза не нуждаются в регулировке. Конечно, здесь работает иначе, чем при дисковых тормозах — механическая регулировка. Нажимная штанга между тормозными колодками должна удлиняться в соответствии с износом накладок, чтобы накладки прилегали к барабану. Это достигается путем шпонки, находящейся под действием пружины, которая постепенно поджимает изнашивающиеся колодки к штанге.

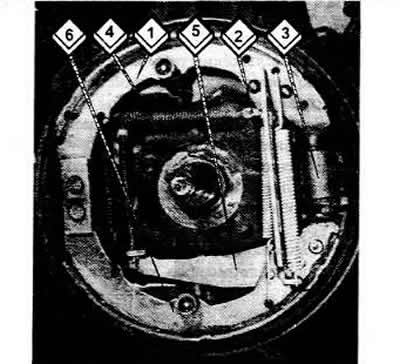

Элементы барабанного тормоза заднего колеса (барабан снят): 1. Передняя тормозная колодка; 2. Регулировочная шпонка; 3. Колесный тормозной цилиндр; 4. Трос стояночного тормоза; 5. Рычаг стояночного тормоза; 6. Задняя тормозная колодка
