В моделях с 4- и 6-цилиндровыми двигателями установлен вентилятор с электрическим приводом, подключающимся только если температура охлаждающей жидкости поднялась слишком высоко. 6-цилиндровый двигатель обычно имеет два отдельных вентилятора.
В 5-цилиндровом двигателе по другому. Там установлен так называемый вентилятор с вязкостной муфтой. Его подключение происходит не электрическим способом. При поднявшейся температуре внутри радиатора силовое сцепление между шкивом, крутящий момент которому передается от двигателя через ременную передачу, и рабочим диском вентилятора (крыльчаткой) осуществляется за счет жидкостного (Visco-) сцепления.
Отдельно от основного вентилятора функционирует так называемый дополнительный вентилятор продувки после прекращения работы двигателя: дополнительный электрический вентилятор выдувает из моторного отсека 5-цилиндрового двигателя застоявшийся горячий воздух после остановки автомобиля. То же самое происходит и в 4-цилиндровом двигателе мощность 85 кВт, однако за счет уже имеющегося вентилятора с электрическим приводом.
В определенных вариантах оснащения автомобиля (например, при установленном на заводе тягово-прицепном устройстве или на автомобилях с усиленной системой охлаждения, как и частично в 6-цилиндровых двигателях) рядом с уже упомянутым вентилятором системы охлаждения установлен дополнительный вентилятор с электроприводом.
На моделях с 5-цилиндровым двигателем нет места для второго вентилятора системы охлаждения. Поэтому при установке тягово-прицепного устройства или кондиционера на заводе для обеспечения функций дополнительного вентилятора продувки взамен обычного двигателя вентилятора в 50 Вт применяют более мощный двигатель вентилятора в 300 Вт, который используется для дополнительного охлаждения (через термовыключатель).
Функционирование электровентилятора системы охлаждения. 4- и 6-цилиндровый двигатель
Электрические схемы соединений вы найдете в главе «Электросхемы». По отдельности в серийных версиях дело выглядит следующим образом:
В радиатор ввинчен термочувствительный выключатель Если он «чувствует», что протекающая мимо него жидкость после прохождения радиатора все еще горяча (больше чем 92°С), он включает вентилятор посредством реле на штекерной ячейке 2 на стойке реле 1 — центрального коммутатора (сзади слева в моторном отсеке). Он находится в цепи управления реле и определяет, когда должны быть замкнуты контакты, которые переключают электроток от клеммы 30 (постоянно находящейся под напряжением) к вентилятору.
Сама цепь управления получает ток от клеммы X только при включенном зажигании, так что контакты реле могут быть замкнуты только в положении включенного зажигания.
Таким же образом он отключает электровентилятор, если температура в нижней части радиатора опустилась ниже 84°С.

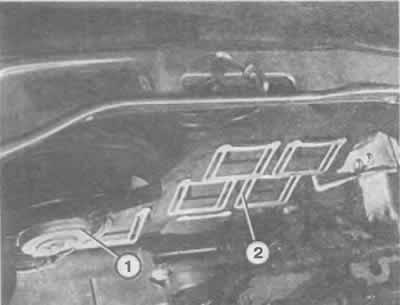

На иллюстрации показаны вентиляторы 4-цилиндрового двигателя с усиленной системой охлаждения. Она функционирует следующим образом: собственно вентилятор системы охлаждения (2) приводит второй вентилятор системы охлаждения (1) посредством маленького клинового ремня.

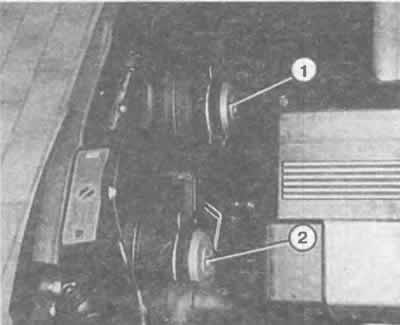

При 6-цилиндровом двигателе на месте подобной конструкции стоит двухскоростной вентилятор. Автомобили с усиленной системой охлаждения снабжены двумя двухскоростными вентиляторами, каждый с собственным приводом.

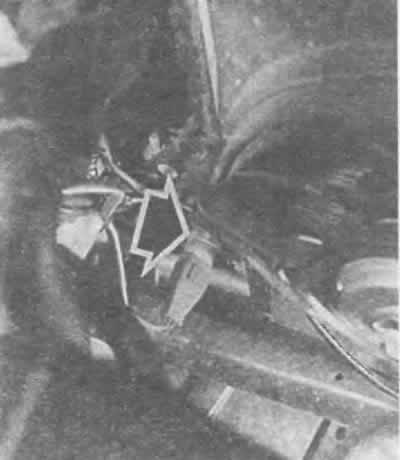

Термовыключатель вентилятора системы охлаждения в автомобилях с 4-цилиндровым и 6-цилиндровым двигателями установлен на радиаторе слева внизу.

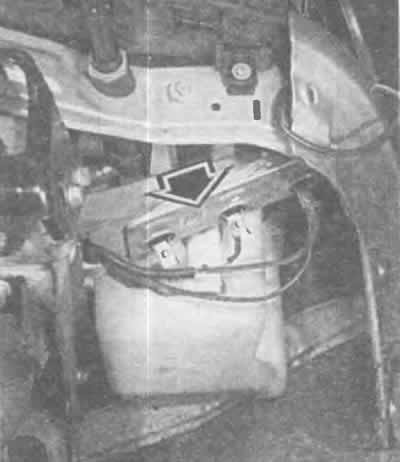

Дополнительные резисторы для двухскоростного вентилятора системы охлаждения располагаются немного ниже левой фары. На иллюстрации стрелкой обозначена резисторная плата при снятом амортизаторе.
Если температура воды в нижней части радиатора поднялась более чем на 99°C, то начинает работать вторая ступень термовыключателя, коммутирующая вторую ступень работы скорости вентилятора через ячейку 3 (на стойке реле 1). Отключение происходит, как и в предыдущем случае.
Материал опубликован ранее на AutoInstruction.ru
Температуры переключения термовыключателя вентилятора
Включение дополнительного вентилятора 4-цилиндровый 85 кВт и 5-цилиндровый двигатели
В моделях с 4-цилиндровым двигателем мощностью 85 кВт и 5-цилиндровым двигателем система охлаждения дополнена так называемым вентилятором последовательного включения.
Такая система функционирует следующим образом: если в моторном отсеке после остановки двигателя застаивается горячий воздух, то вентилятор системы охлаждения обеспечивает доступ холодного воздуха. Тем самым предотвращается образование паровых пробок в топливопроводах высокого давления — причина проблем запуска горячего двигателя. В этой электросхеме термовыключатель на головке блока цилиндров «чувствует» температуру в головке блока цилиндров и включает вентилятор через блок управления включения вентилятора системы охлаждения после прекращения работы двигателя на штекерной ячейке реле 1 в стойке реле 1. В моделях с 5-цилиндровым двигателем устанавливается дополнительный вентилятор продувки после прекращения работы двигателя.
Указание: из электрического соединения через клемму X (см. главу «Кузовная электросистема») получается, что вентилятор системы охлаждения — неважно, одно- или двухскоростной — при выключенном зажигании не может начать работу. Иначе дело обстоит у моделей с 4-цилиндровым двигателем мощностью 85 кВт и с 5-цилиндровым двигателем из-за функции включения вентилятора системы охлаждения после прекращения работы двигателя. Здесь вентилятор может заработать и при выключенном двигателе. Будьте осторожны!
