Внимание: во избежание несчастных случаев не допускайте работы двигателя с поврежденным вентилятором. Не пытайтесь ремонтировать лопасти — замените вентилятор.
Контроль
1. Отсоедините штекер от двигателя вентилятора. Проводами достаточной длины соедините двигатель непосредственно с аккумулятором. Если вентилятор не вращается, замените его двигатель.
2. При положительном результате предыдущего теста вероятно имеют место дефекты термореле включения вентилятора или обрывы проводов. Для проверки целостности электропроводки отсоедините штекер с термореле, расположенного снизу радиатора (см. рис. 4.2а).

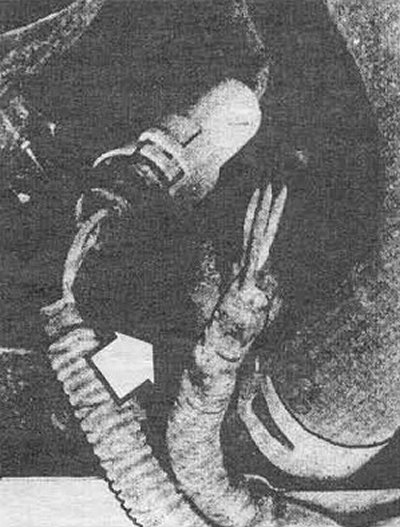

Рис. 4.2а Снимите защитный колпачок с контактов термореле
Соедините куском провода контакты штекера. Поверните ключ в замке зажигания в положение "старт". Если вентилятор заработал, неисправно термореле.

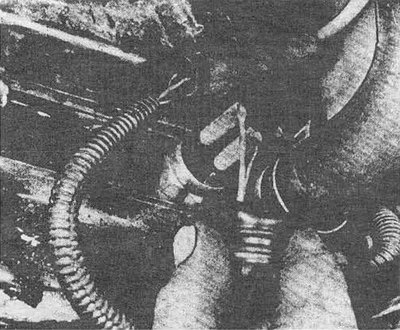

Рис. 4.2б Для контроля целостности электроцепи двигателя вентилятора снимите провода с термореле и закоротите цепь проволокой. Для замены термореле слейте охлаждающую жидкость. Устанавливайте новое реле на герметик
3. Если вентилятор все еще не работает, тщательно проверьте всю проводку.
Снятие и установка
4. Отсоедините отрицательный кабель от аккумуляторной батареи.
5. Освободите провода вентилятора с зажимов крепления.
6. Освободите защелку на штекере вентилятора и отсоедините провода.

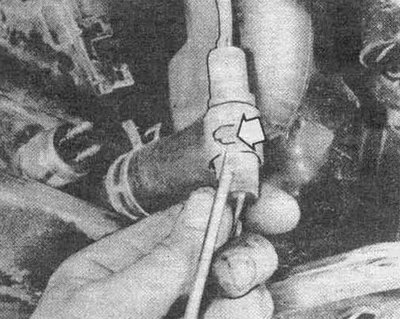

Рис. 4.6 Штекер двигателя вентилятора расположен в непосредственной близости от двигателя. Подденьте защелку (стрелка) и отсоедините провода
7. Снимите расширительный бачок (см. Раздел 6).
8. Слейте охлаждающую жидкость (см. Главу 1) и демонтируйте верхний и нижний кожухи радиатора.
9. Для облегчения доступа к диффузору вентилятора снимите (если установлен) корпус жалюзи. Открутите болты крепления кронштейнов диффузора (см. рис. 4.9а, б). Осторожно выньте диффузор из моторного отсека. Не повредите оребрение радиатора.

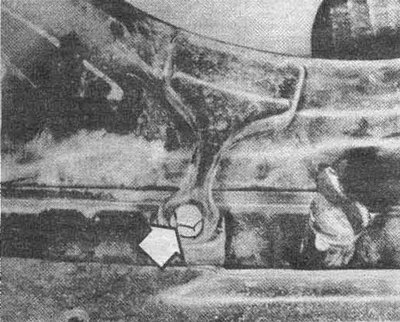

Рис. 4.9а Болты крепления диффузора снизу радиатора

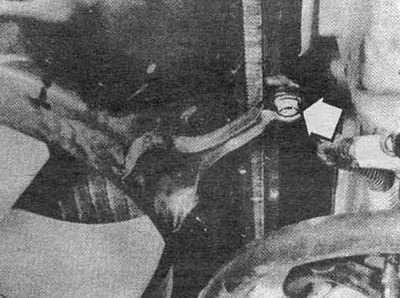

Рис. 4.9б Болт крепления диффузора сбоку радиатора
10. Отсоедините вентилятор от электродвигателя.
11. Отверните гайки крепления двигателя от кронштейна.
12. Сборку узла проводите в обратном порядке.
